مفتاح ضغط قابل للتعديل ميكانيكيًا-PN400
Home / منتجات / سلسلة الضغط / مفتاح الضغط الميكانيكي / مفتاح ضغط قابل للتعديل ميكانيكيًا-PN400

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

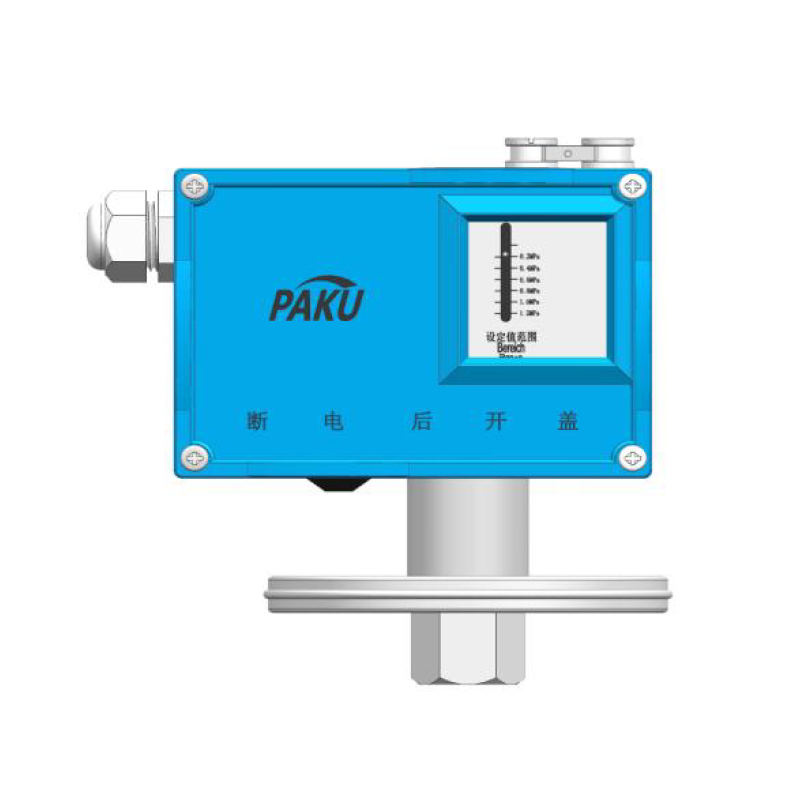

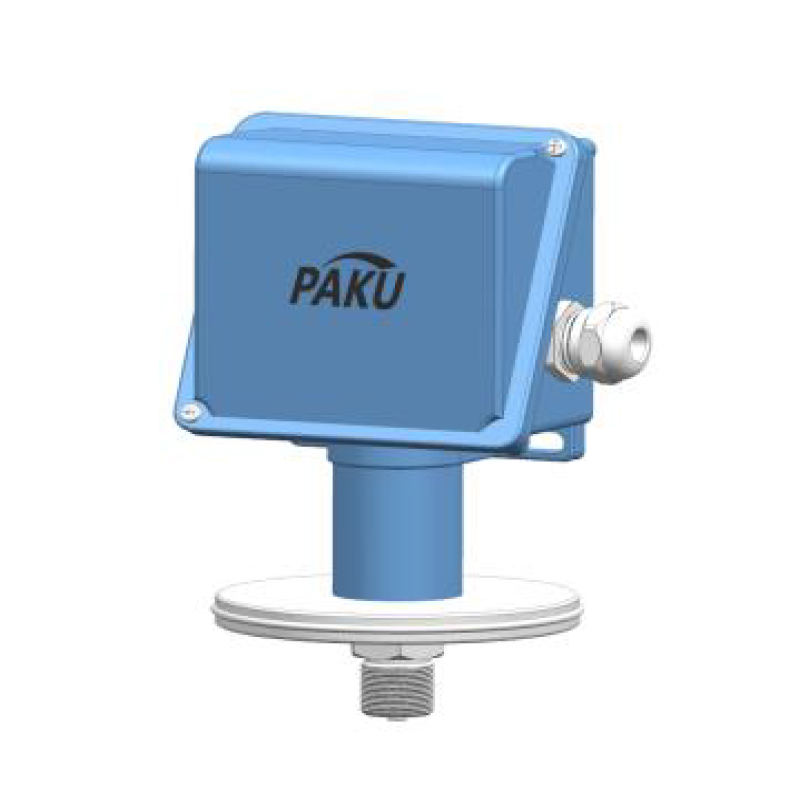

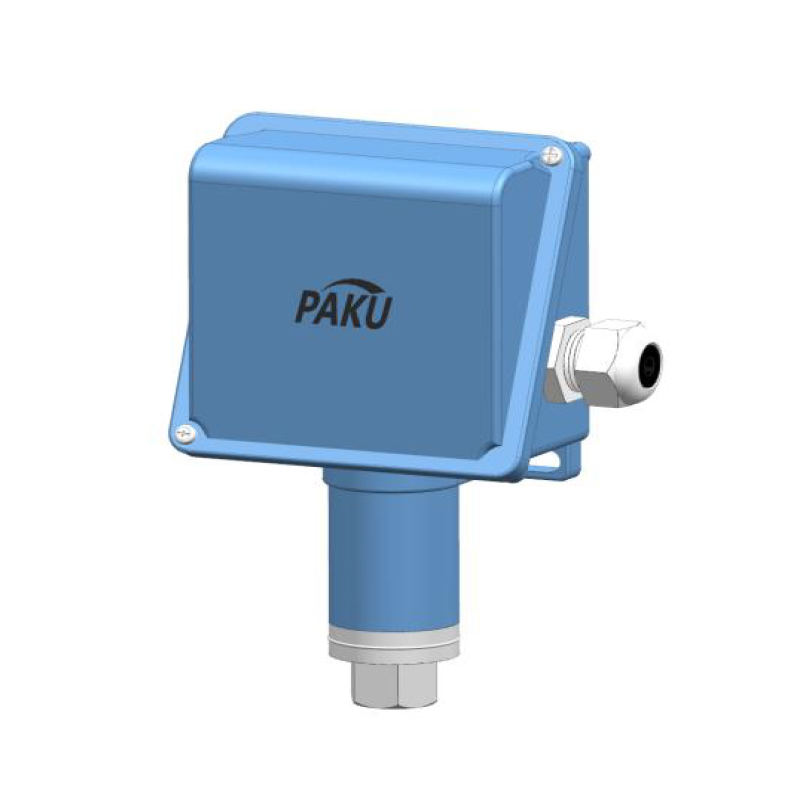

Product 3D Image
Get coupons
Product introduction

يعتمد جهاز التحكم على عناصر استشعار ضغط من نوع الحجاب الحاجز، ومنفاخ، ومكابس، وأنبوب زنبركي. يُستخدم هذا النوع الشائع في تآكل عناصر استشعار ضغط الغاز، أو السائل، أو البخار، وغيرها من الوسائط، لتحقيق التحكم التلقائي في الضغط. علامة مقاومة الانفجار للمنتجات المقاومة للانفجار هي Exed11CT6، والتي تُستخدم للتحكم التلقائي في الضغط في أماكن خليط الغازات المتفجرة من الفئة 11 A، 11B، 11C، T1~T6، حيث لا يكون للغاز، أو السائل، أو البخار أي تأثير تآكلي على عناصر استشعار الضغط. تتراوح قيمة ضبط جهاز التحكم بين -0.1 و40 ميجا باسكال. ضغط التشغيل أعلى بمرة ونصف من هذا النطاق.

المعلمات الرئيسية جدول النطاق تظهر الأبعاد في الشكل 1. النوع أ جدول الاختيار
  الحجم العادي نوع مقاوم للانفجار
لزوجة العمل ≤10-3م2/ثانية ≤10-3م2/ثانية
عنصر التبديل مفتاح ميكرو مفتاح ميكرو
تصنيف مضاد للمخاطر   إكسديل CT6
فئة حماية العلبة IP67 IP67
درجة حرارة البيئة -25 درجة مئوية ...80 درجة مئوية -25 درجة مئوية ...80 درجة مئوية
عمر الخدمة أ 105 - دورة أ 105 - دورة
F-WFS < الحد الأقصى ·2 جرام < الحد الأقصى ·2 جرام
    الحمل المقدر الحد الأقصى للجهد = 380 فولت الحد الأقصى = 5 أمبير الحد الأقصى للجهد = 380 فولت الحد الأقصى = 5 أمبير
خطأ التكرار ≤1.0% ≤1.0%
  نطاق الكود القدرة على المدى ميجا باسكال بطيئة الحركة تردد التبديل
مرات/دقيقة
مادة
ك006 1-6 كيلو باسكال ≤0.004 20  نتريل بوتادين
ك010 1-10 كيلو باسكال ≤0.004 20  نتريل بوتادين
ك025 1-25 كيلو باسكال ≤0.004 20  نتريل بوتادين
م016 0.006--0.16 ميجا باسكال ≤0.004 20  مطاط النتريل بوتادين
/316 لتر
م040 0.01--0.4 ميجا باسكال ≤0.02 20  مطاط النتريل بوتادين
/316 لتر
م100 0.02--1.0 ميجا باسكال ≤0.025 20  مطاط النتريل بوتادين
/316I
م160 0.05--1.6 ميجا باسكال ≤0.25 20  مطاط النتريل بوتادين
/316 لتر
م250 0.05--2.5 ميجا باسكال ≤0.25 20  مطاط النتريل بوتادين
/316 لتر
M600 0.35--6 ميجا باسكال ≤0.3 20  مطاط النتريل بوتادين
/316 لتر
م1000 0.6--10 ميجا باسكال ≤0.4 20  مطاط النتريل بوتادين
/316 لتر
G10 (مكبس) 1--10 ميجا باسكال ≤0.4 20  304
G16 (مكبس) 1--16 ميجا باسكال ≤0.5 20  304
G25 (مكبس) 2-25 ميجا باسكال ≤0.6 20  304
G40 (مكبس) 2--40 ميجا باسكال ≤0.8 20 304

PN400- م016 سي ب جي تو اتش إكس م2 أ مواصفة
PN400-                 مفتاح الضغط الميكانيكي من سلسلة PN400
أ1                 نموذج A مع مقياس العرض
أ2                 لا يحتوي الطراز A على مقياس عرض
ب                 ب
  م016               المدى: 0.006-0.16 ميجا باسكال
  م040               المدى: 0.01-0.4 ميجا باسكال
  م100               المدى: 0.02-1.0 ميجا باسكال
  م...               يرجى الرجوع إلى جدول النطاق، ويمكنك أيضًا
تخصيص النطاق
  ج               مادة الحجاب الحاجز: 316L
  د               مادة الحجاب الحاجز: NBR
  ف               مادة الحجاب الحاجز: 304
    أ             مضاد للانفجار
    ب             لا تثير الشغب
                SPDT (قطب واحد ومزدوج التوجيه)
                DPDT (قطب مزدوج وإمالة مزدوجة) -
التباطؤ غير قابل للتعديل
                الهستيريسيس غير قابل للتعديل. الهستيريسيس:
٥٪ - ١٠٪
                الهستيريسيس قابل للتعديل، بحد أقصى 80%؛
بحد أدنى 10%
اتصال جي 4 كيه       الخيط الداخلي للواجهة: G1/4
م2ح       الخيط الخارجي للواجهة: M20*1.5
جي تو اتش       الخيط الخارجي للواجهة: G1/2
جي 4 اتش       الخيط الخارجي للواجهة: G1/4
ن2ه       الخيط الخارجي للواجهة: NPT1/2
ن4ح       الخيط الخارجي للواجهة: NPT1/4
مواد إكس     الفولاذ المقاوم للصدأ 304
XL     الفولاذ المقاوم للصدأ 316l
واجهة كهربائية م8   المنفذ: M18*1.5
م2   المنفذ: M20*1.5
جي 2   المنفذ: G1/2
جي 4   المنفذ: G1/4
ن4   المنفذ: NPT1/4
ن2   المنفذ: NPT1/2
ن3   المنفذ: NPT3/4
جدول معلمات درجة الحرارة المتوسطة أ أقل من 180 درجة مئوية
ب أقل من 450 درجة مئوية
ج درجة الحرارة الطبيعية
 * نطاق قابل للتخصيص.
 * خيط قابل للتخصيص، H للخيط الخارجي، K للخيط الداخلي.
 * جدول الاختيار متاح فقط لاختيار المعلمات، ويتم تسليم الكود المقابل.
