Product 3D Image Get couponsمقياس التدفق الكتلي الحراري للغاز من سلسلة SN50A هو جهاز قياس التدفق يعمل على مبدأ التوصيل الحراري. يستخدم الجهاز طريقة الفرق الثابت في درجة الحرارة لقياس التدفق الكتلي للغاز بدقة. يتميز الجهاز بحجمه الصغير ودرجة عالية من الرقمنة وسهولة التركيب ودقة القياس. يتكون جزء المستشعر من مستشعرين قياسيين لدرجة حرارة المقاومة من البلاتين. باستخدام حلقة جسر، يقيس أحد المستشعرات درجة حرارة التدفق بينما يحافظ الآخر على فرق حراري فوق درجة حرارة السائل، مما يسمح بقياس التدفق في ظروف درجات الحرارة والضغط العالية. مقياس تدفق كتلة حقيقي، قياس تدفق الغاز دون تعويض درجة الحرارة والضغط، القياس مريح ودقيق. يمكن الحصول على معدل التدفق الكتلي أو معدل التدفق الحجمي القياسي للغاز. نطاق واسع، يمكن قياس معدل تدفق الغاز من 100Nm/s إلى 0.5nm /s، يمكن استخدامه للكشف عن تسرب الغاز. أداء زلزالي جيد وعمر خدمة طويل. لا يحتوي المستشعر على أجزاء متحركة وأجزاء استشعار الضغط ولا يتأثر بالاهتزازات التي تؤثر على دقة القياس. سهل التركيب والصيانة. إذا سمحت ظروف الموقع، يمكن تحقيق التركيب والصيانة دون إيقاف الإنتاج. (انظر احتياطات السلامة) تصميم رقمي. قياس الدائرة الرقمية بالكامل، قياس دقيق، صيانة سهلة. اعتماد اتصال RS-485 أو اتصال HART، يمكن تحقيق أتمتة المصنع والتكامل.

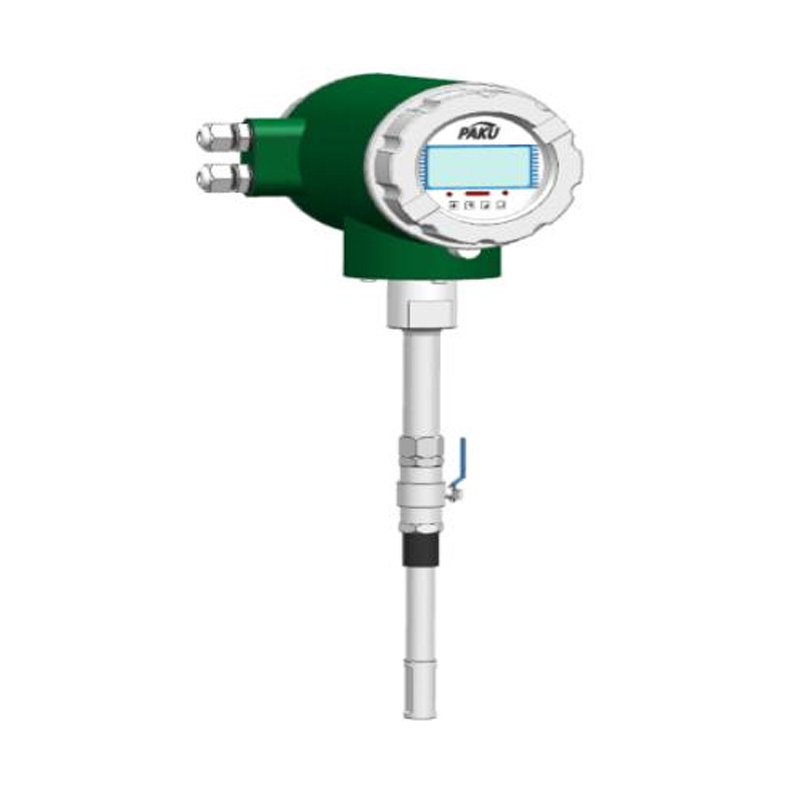

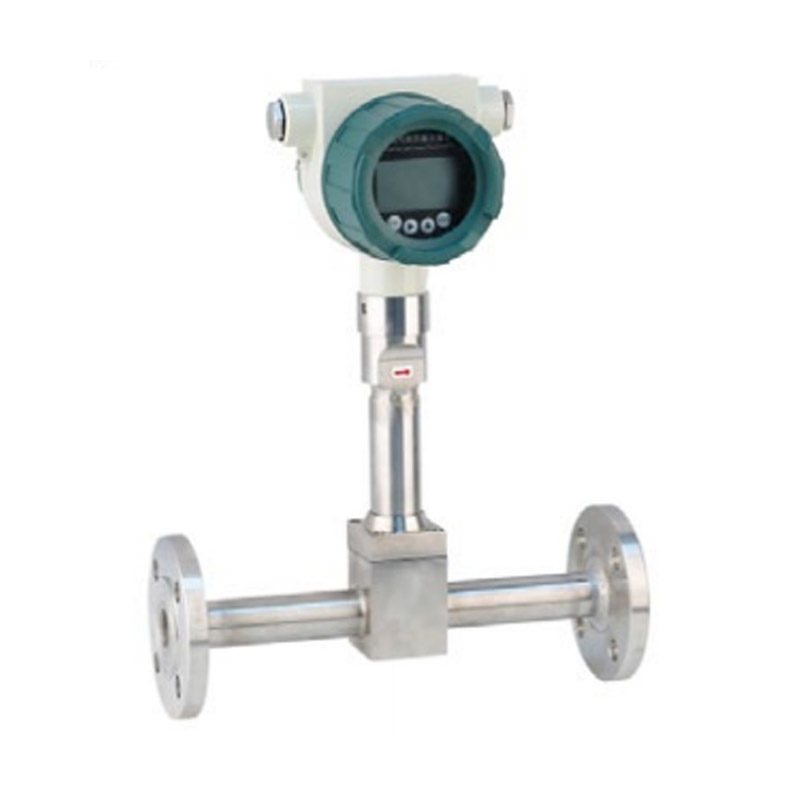

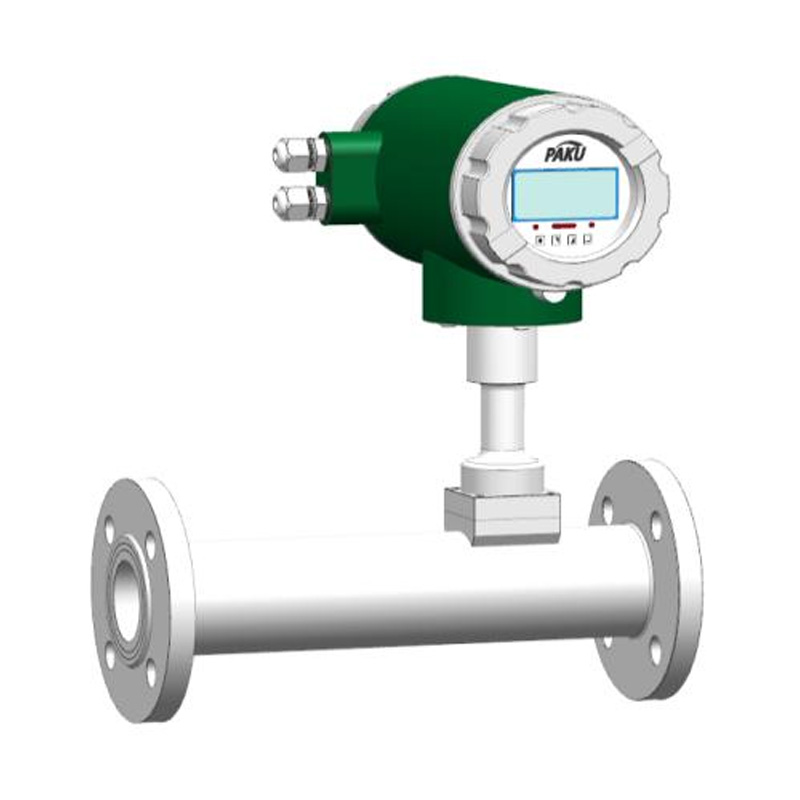

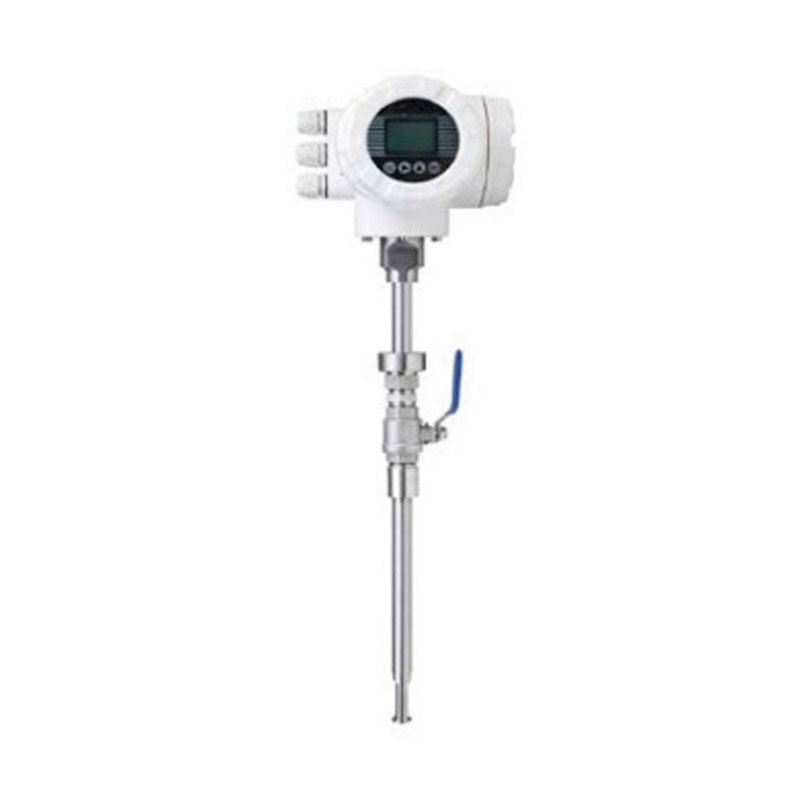

طريقة الاتصال | شكل شفة DN25~150 مم نوع لولبي DN25~50 مم قابس DN125~5000 مم |
||||||||||||||||||||||||||
قياس العازل |
غازات جافة مختلطة ذات مكون واحد أو حجرة مستقرة (باستثناء غاز الكتلة B والأكسجين) | ||||||||||||||||||||||||||
درجة حرارة متوسطة | (1) -10°C- + 100°C (2) -10°C- +200C | ||||||||||||||||||||||||||
البيئة | -20 درجة مئوية~+45 درجة مئوية | ||||||||||||||||||||||||||
حجم الأنبوب | DN25~5000 مم | ||||||||||||||||||||||||||
إشارة الخرج | (1) 4-20 مللي أمبير (عزل ضوئي كهربائي، أقصى حمل 500 q)، نبضة، RS485 (عزل ضوئي كهربائي)، بروتوكول HART | ||||||||||||||||||||||||||
مخرجات التنبيه | (1) مرحل دائرة 1-2 جهة اتصال مفتوحة عادةً، (10 أمبير/220 فولت/تيار متردد، 5 أمبير/30 فولت/تيار مستمر) | ||||||||||||||||||||||||||
مزود الطاقة | (1) تيار مستمر 24 فولت (2) تيار متردد 220 فولت (3) استهلاك طاقة 18 واط | ||||||||||||||||||||||||||
أنبوب | (1) الفولاذ المقاوم للصدأ 304 (2) الفولاذ المقاوم للصدأ 316 | ||||||||||||||||||||||||||
تصنيف الضغط | P2=1.6 ميجا باسكال (قياسي) DN125~5000 مم نوع الإدخال P2=1.6 ميجا باسكال (قياسي) DN25~150 مم نوع الشفة، DN25~50 مم نوع الخيط P3=2.5 ميجا باسكال (خاص) DN25~100 مم نوع الشفة P4=4.0 ميجا باسكال (خاص) DN25~100 مم نوع الشفة |
||||||||||||||||||||||||||
رأس يشير إلى | حجم التدفق اللحظي القياسي، التدفق التراكمي، معدل التدفق القياسي، قيمة الإخراج الحالية، إلخ. | ||||||||||||||||||||||||||
مستوى الحماية | IP65 | ||||||||||||||||||||||||||
دقة القياس | ±(1.5+0.5FS) % | ||||||||||||||||||||||||||
معدل التدفق المتوسط | عام: 0.56~56 نيوتن متر/ثانية، يمكن تمديد معدل التدفق الأقصى إلى 100 نيوتن متر/ثانية (يمكن التفاوض على عرض النطاق للطلب) | ||||||||||||||||||||||||||
ملحوظة | يُشترط استخدام N20DN الأمامي وN10DN الخلفي لقطع الأنابيب المستقيمة. على سبيل المثال، لتمديد الأنابيب أو الكوع عند 90 درجة مئوية، يُرجى مراجعة التعليمات لمزيد من التفاصيل. |
مقياس نطاق DN15~25 مم ملولب | ||
DN | الحد الأدنى للتفريغ (نيوتن متر مكعب/ساعة) |
الحد الأقصى للتدفق (نيوتن متر مكعب/ساعة) |
15(G 72") | 0.3 | 30 |
20(G 74") | 0.5 | 50 |
25(ج) | 1 | 100 |
مقياس نطاق DN25~150 مم ذو حواف | ||
DN (مم) |
الحد الأدنى للتفريغ (نيوتن متر مكعب في الساعة) |
الحد الأقصى للتدفق (نيوتن متر مكعب في الساعة) |
25 | 1 | 100 |
32 | 1.5 | 150 |
40 | 2 | 250 |
50 | 4 | 400 |
65 | 6.5 | 650 |
80 | 10 | 1000 |
100 | 15 | 1500 |
125 | 25 | 2500 |
150 | 35 | 3500 |
DN (مم) |
الحد الأدنى للتفريغ (نيوتن متر مكعب في الساعة) |
الحد الأقصى للتدفق (نيوتن متر مكعب في الساعة) |
DN (مم) |
الحد الأدنى للتفريغ (نيوتن متر مكعب في الساعة) |
الحد الأقصى للتدفق (نيوتن متر مكعب في الساعة) |
50 | 4 | 400 | 800 | 1000 | 100000 |
65 | 6.5 | 650 | 900 | 1300 | 130000 |
80 | 10 | 1000 | 1000 | 1600 | 160000 |
100 | 15 | 1500 | 1100 | 1950 | 195000 |
125 | 25 | 2500 | 1200 | 2280 | 228000 |
150 | 35 | 3500 | 1300 | 2680 | 268000 |
125 | 25 | 2500 | 1400 | 3100 | 310000 |
150 | 35 | 3500 | 1500 | 3560 | 356000 |
200 | 65 | 6500 | 1600 | 4050 | 405000 |
250 | 100 | 10000 | 1700 | 4560 | 456000 |
300 | 150 | 15000 | 1800 | 5150 | 515000 |
350 | 200 | 20000 | 1900 | 5750 | 575000 |
400 | 250 | 25000 | عام 2000 | 6350 | 635000 |
450 | 320 | 32000 | 2500 | 9500 | 950000 |
500 | 400 | 40,000 | 3000 | 14000 | 1400000 |
550 | 480 | 48000 | 3500 | 19000 | 1900000 |
600 | 560 | 56000 | 4000 | 24000 | 2400000 |
650 | 680 | 68000 | 4500 | 30,000 | 3000000 |
700 | 780 | 78000 | 5000 | 38,000 | 3800000 |
القطر الاسمي DN |
تصنيف الضغط ميجا باسكال |
طول الكنتور L |
ارتفاع المحيط H |
مركز | القطر الخارجي للشفة | اضغط |
مواصفات الخيط | سمك الشفة ب | |||||||||||||||||||
25 | 1.6 | 305 | 320 | 85 | 115 | 4x 014 | م12 | 16 | |||||||||||||||||||
32 | 1.6 | 310 | 324 | 100 | 140 | 4 × 018 | م16 | 18 | |||||||||||||||||||
40 | 1.6 | 320 | 327 | 110 | 150 | 4 × 018 | م16 | 18 | |||||||||||||||||||
50 | 1.6 | 396 | 332 | 125 | 165 | 4 × 018 | م16 | 20 | |||||||||||||||||||
65 | 1.6 | 410 | 340 | 145 | 185 | 4x 018 | م16 | 20 | |||||||||||||||||||
80 | 1.6 | 420 | 348 | 160 | 200 | 8x 018 | م16 | 20 | |||||||||||||||||||
100 | 1.6 | 457 | 360 | 180 | 220 | 8x 018 | م16 | إثنان وعشرون | |||||||||||||||||||
125 | 1.6 | 500 | 372 | 210 | 250 | 8 × (ص18 | م16 | إثنان وعشرون | |||||||||||||||||||
150 | 1.6 | 500 | 387 | 240 | 285 | 8x 022 | م20 | أربعة وعشرون |
SN50A | أ | DN | أ | 2 | 4 | د | أ | مفصل |
SN50A- | مقياس تدفق كتلة الغاز الحراري من سلسلة SN50A | |||||||
أ | برغي تشكيل الخيط | |||||||
ب | شكل الشفة | |||||||
ج | مكون إضافي | |||||||
DN | الحجم، على سبيل المثال DN25، النوع 25 (راجع النطاق | |||||||
أ | درجة الحرارة العادية: -10..100 درجة مئوية | |||||||
ب | نمط درجة الحرارة العالية: 0...200 درجة مئوية | |||||||
2 | كمية التبديل ثنائي الاتجاه (مرحل) | |||||||
4 | مخرج 4-20 مللي أمبير | |||||||
ج | خرج النبض | |||||||
ر | اتصالات RS485 | |||||||
ح | بروتوكول هارت | |||||||
د | مصدر الطاقة: 24 فولت تيار مستمر | |||||||
أ | مصدر الطاقة: 220 فولت تيار متردد | |||||||
أ | تحمل الضغط: 1.6 ميجا باسكال (قياسي) | |||||||
ب | تحمل الضغط: 2.5 ميجا باسكال (خاص) | |||||||
ج | تحمل الضغط: 4.0 ميجا باسكال (خاص) | |||||||
*جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل. |
