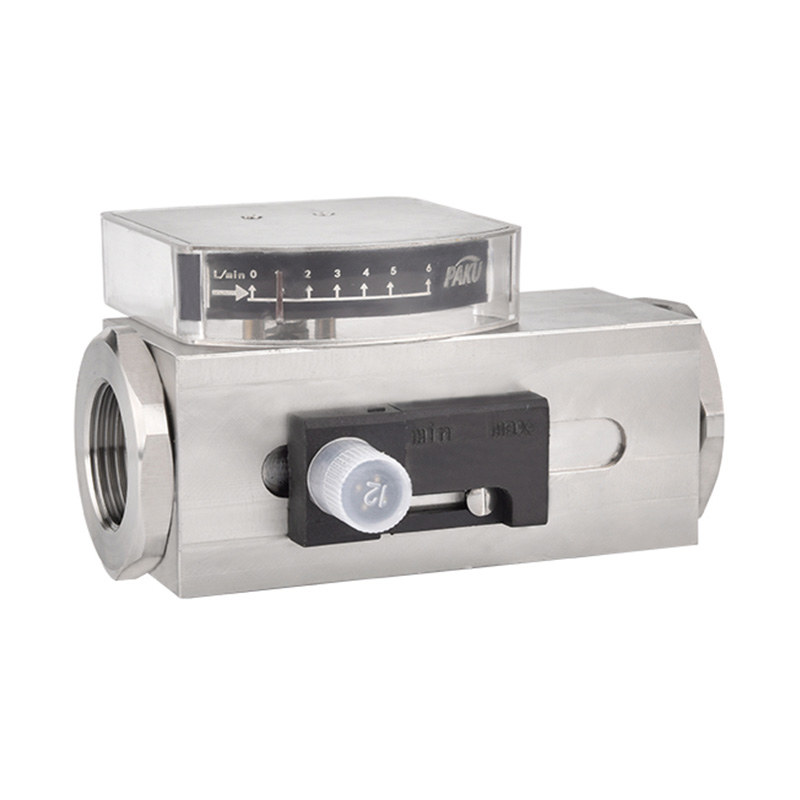

مفتاح تدفق المكبس المؤشر - SN21

Product introduction

يحتوي مفتاح تدفق المكبس على مكبس مغناطيسي دقيق مدعوم بنابض يدفع المكبس للخلف، مما يؤدي إلى تشغيل مفتاح صغير خارجي أو مفتاح ريدي.
هيكل داخلي مصنوع بالكامل من المعدن
- متوفر اختيارياً مع مفتاح تدفق من نوع المؤشر
- موثوقية عالية وقابلية تكرار عالية للمفتاح.
- عزل كامل للأجزاء الميكانيكية والإلكترونية
- مقاومة عالية للجهد الكهربائي
- خرج مفتوح عادةً

المواصفات الفنية تركيب الإدخال مخطط الأسلاك الشكل البعدي النطاق التطبيقي تعليمات التثبيت جدول الاختيار

وسط الاختبار: سائل.
قابلية التكرار: نطاق ≤±3%.
مقاومة الضغط: 200 بار (من الفولاذ المقاوم للصدأ)
و100 بار (من النحاس الأصفر).
وضع الإخراج: مفتوح عادةً.
سعة المفتاح: 24 فولت تيار متردد/ 110 فولت تيار مستمر، 1.5 أمبير.
درجة الحرارة المحيطة: -20 إلى 70 درجة مئوية.
المادة: غلاف إلكتروني. الجزء: بلاستيك هندسي.
غلاف المفتاح: فولاذ مقاوم للصدأ/نحاس مطلي بالنيكل.
يعرض المؤشر مادة الكمبيوتر
. الزنبرك: فولاذ مقاوم للصدأ.
درجة الحماية: IP65.
الهيكل: M12*1.

نوع هيرسمان

نظام الدورة الدموية
لتزييت الضغط الهيدروليكي

يؤثر موقع التثبيت على قيمة التبديل

SN21 - 008  ج د أ أ مواصفة
SN21 -             مفتاح تدفق من نوع المكبس المؤشر من سلسلة SN21
    008            خيط الواجهة G1/4
    010            خيط الواجهة G3/8
    015            خيط الواجهة G1/2
    020            خيط الواجهة G3/4
    025            خيط الواجهة G1
      ج         خيط داخلي
        د       مصدر طاقة DC DC24V±20%
        ج       تيار متردد AC230V ± 15% مصدر طاقة
              غلاف مطلي بالنيكل والنحاس
              غلاف من الفولاذ المقاوم للصدأ
            أ   نطاق الإعداد: 0.4--4 لتر/دقيقة
            ب   نطاق الإعداد: 1--12 لتر/دقيقة
            ج   نطاق الإعداد: 5--40 لتر/دقيقة
            د   نطاق الإعداد: 6--60 لتر/دقيقة
              أ نوع الموصل (قياسي مع 2 متر من
الأسلاك)
              ب مباشرة
              ج هيرشمان
 * ملحقات كهربائية قياسية من المصنع، موصل M12 من نوع ZL02-PU02
 * خيط قابل للتخصيص، H للخيط الخارجي، G للخيط الداخلي
 * يرجى تحديد اتجاه تدفق الوسيط، ونوع الوسيط، وقطر الأنبوب، والقيمة المتوقعة عند الطلب. يمكننا
 إكمال الإعدادات لك في المصنع
 . * بالنسبة للوسائط الغازية، يرجى تحديد الضغط (ضغط القياس/الضغط المطلق)، ودرجة الحرارة، ونوع الوسيط.
 * لاختيار الملحقات الكهربائية وملحقات التركيب، يرجى مراجعة صفحة الملحق في الصفحة -
 * جدول الاختيار متاح فقط لاختيار المعلمات، وسيتم تسليم الكود المقابل.
