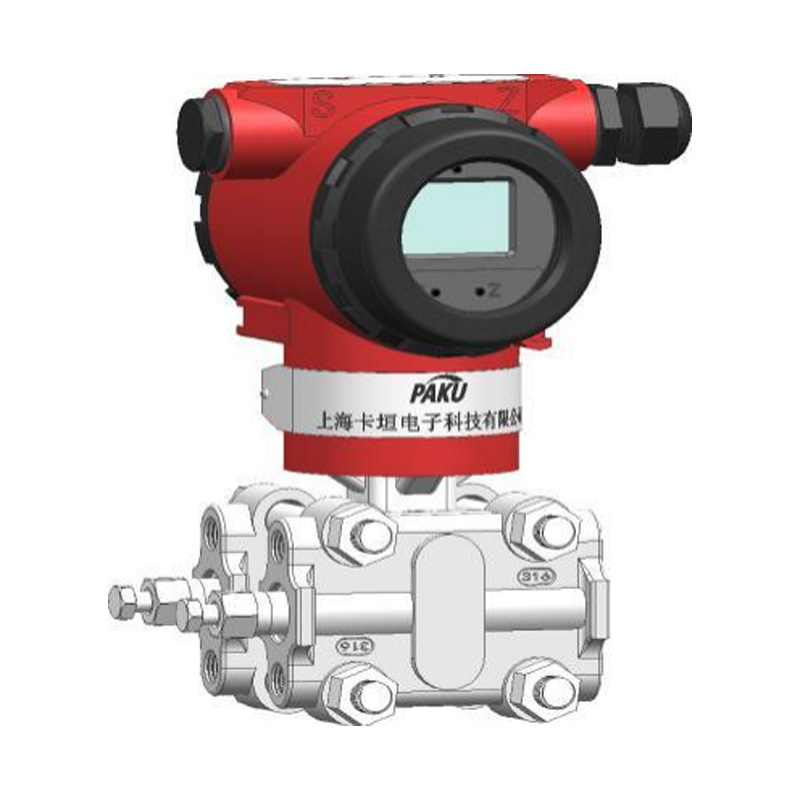

محول ضغط ذكي - PN52

Product introduction

جهاز إرسال الضغط الذكي PN52 هو نوع من أجهزة قياس الضغط الذكية الميدانية المزودة بوظيفة اتصال HART استنادًا إلى تقنية مستشعر السعة الكهربائية ذات الإزاحة الدقيقة. المواد الخام والأجزاء الرئيسية المستخدمة في تصنيعه مستوردة، ويتميز بتصميم متطور ومواصفات منتج كاملة، كما أنه سهل التركيب والاستخدام. يمكن الاستعلام عنه أو تهيئته أو ضبطه في غرفة التحكم أو في موقع جهاز الإرسال من خلال أجهزة اتصال محمولة أو أجهزة مضيفة أخرى باستخدام بروتوكول HART. يمكن قياس الضغط والتدفق ومستوى السائل وفقًا لطريقة الاستخدام.

الميزات الرئيسية الشكل البعدي المواصفات الفنية جدول الاختيار

- دقة عالية وثبات جيد
- مناسب للضغط التفاضلي وضغط القياس والضغط المطلق والمدخلات الأخرى
- عنصر ثابت، لوحة دوائر مطبوعة قابلة للتوصيل
- صغير، خفيف الوزن، مقاوم قوي للاهتزاز
- نطاق، قابل للتعديل المستمر الخارجي صفر
- تخميد قابل للتعديل، حماية جيدة من الحمل الزائد أحادي الاتجاه
- لا توجد أجزاء متحركة ميكانيكية، أعمال صيانة أقل
- هيكل موحد للسلسلة بأكملها، قابلية قوية للتبديل بين الأجزاء
- مادة الحجاب الحاجز لوسيط الاتصال اختيارية
- الحجاب الحاجز اختياري 316L، TAN، HAS-C، MONEL ومواد أخرى مقاومة للتآكل
- بروتوكول HART Fieldbus الذكي

استخدام الكائن سائل أو غاز أو بخار
مدى القياس ضغط القياس من 0-0.1 كيلو باسكال إلى 0-42000
كيلو باسكال
الضغط التفاضلي من 0-0.1 كيلو باسكال إلى 0-7000 كيلو باسكال
الضغط المطلق من 0 إلى 6 كيلو باسكال إلى 0-7000 كيلو باسكال
الناتج
4-20mA DC، خرج إشارة بروتوكول ناقل المجال الذكي HART
مزود الطاقة 24 فولت تيار مستمر، يمكن أن تعمل عند 12 فولت تيار مستمر (مع شاشة LCD
بحد أدنى 15 فولت تيار مستمر)،

نطاق درجة الحرارة
-40 درجة مئوية ~ +85 درجة مئوية
نطاق الرطوبة 5~95% (الرطوبة النسبية)
ورقة التعليمات إس في سي-إي
خطأ مشترك ضبط النطاق ±0.1%، ±0.2%
استقرار لا تتجاوز دقة المرسل خلال
عام واحد

فئة حماية العلبة
IP65
وزن 3.9 كجم (باستثناء الخيارات، باستثناء
أجهزة الإرسال ذات الحواف)
نطاق وصف
PN52 جهاز إرسال الضغط الذكي
بيانات                     الضغط طبيب عام 0 ~ 0.6 كيلو باسكال إلى ضغط 40000 كيلو باسكال
أب بالتأكيد اضغط على 0 ~ 4 كيلو باسكال إلى 7000 كيلو باسكال
دي بي التفاضل 0 ~ 0.6 كيلو باسكال إلى 7000 كيلو باسكال
دكتور الضغط التفاضلي الدقيق 0 ~ 0.1 كيلو باسكال ~ 1.6 كيلو باسكال
مدى القياس ينطبق على الضغط التفاضلي 0~ 0.1 كيلو باسكال - 1.6 كيلو باسكال
0~0.6 كيلو باسكال-6 كيلو باسكال
0~4 كيلو باسكال-40 كيلو باسكال
0~20 كيلو باسكال-200 كيلو باسكال
0~70 كيلو باسكال-700 كيلو باسكال
0~160 كيلو باسكال-1000 كيلو باسكال
0~200 كيلو باسكال-2000 كيلو باسكال
0~400 كيلو باسكال-2500 كيلو باسكال
10  0~700 كيلو باسكال-7000 كيلو باسكال
11  0~2000 كيلو باسكال-20000 كيلو باسكال
12  0~4200 كيلو باسكال-40000 كيلو باسكال
  مجموعة خاصة
نوع إشارة الخرج هـ إشارة خرج التيار القياسي 4~20 مللي أمبير
س إخراج إشارة بروتوكول ناقل المجال الذكي HART
المواد الهيكلية شفرة مفصل ذو حواف صمام التهوية/التصريف غشاء العزل ضخ السائل
إثنان وعشرون  الفولاذ المقاوم للصدأ 316 الفولاذ المقاوم للصدأ 316 الفولاذ المقاوم للصدأ 316 زيت السيليكون
ثلاثة وعشرين  الفولاذ المقاوم للصدأ 316 الفولاذ المقاوم للصدأ 316 هاستيلوي
أربعة وعشرون  الفولاذ المقاوم للصدأ 316 الفولاذ المقاوم للصدأ 316 مونيل
25  الفولاذ المقاوم للصدأ 316 الفولاذ المقاوم للصدأ 316 التنتالوم
33  هاستيلوي هاستيلوي هاستيلوي
أقصى ضغط عمل (ميجا باسكال) أ- 1 ميجا باسكال
ب- 4 ميجا باسكال
ج- 10 ميجا باسكال
د- 40 ميجا باسكال
خيار م3 رأس شاشة LCD الرقمية
ب1 دعم ثني تركيب الأنابيب
ب2 دعامة الانحناء المثبتة على اللوحة
ب3 قوس مسطح مثبت على الأنابيب
ج1 1/4NPT
سي 2 وصلة خيط على شكل حرف T M20x1.5
سي 3 لحام 14 أنبوب ضغط في الجزء الخلفي من
وصلة انتقال الضغط 1/2NPT
  أ الشكل القياسي
ب نوع مقاوم للهب
ج نوع الأمان الجوهري
  * عند الطلب، يُرجى تحديد نطاق المصنع. إذا لم يكن كذلك، يُرجى مغادرة المصنع وفقًا لأعلى نطاق تصنيف. المادة الهيكلية ٢٢ هي التكوين القياسي.
