جهاز إرسال مستوى السعة RF من سلسلة LFP

نموذج

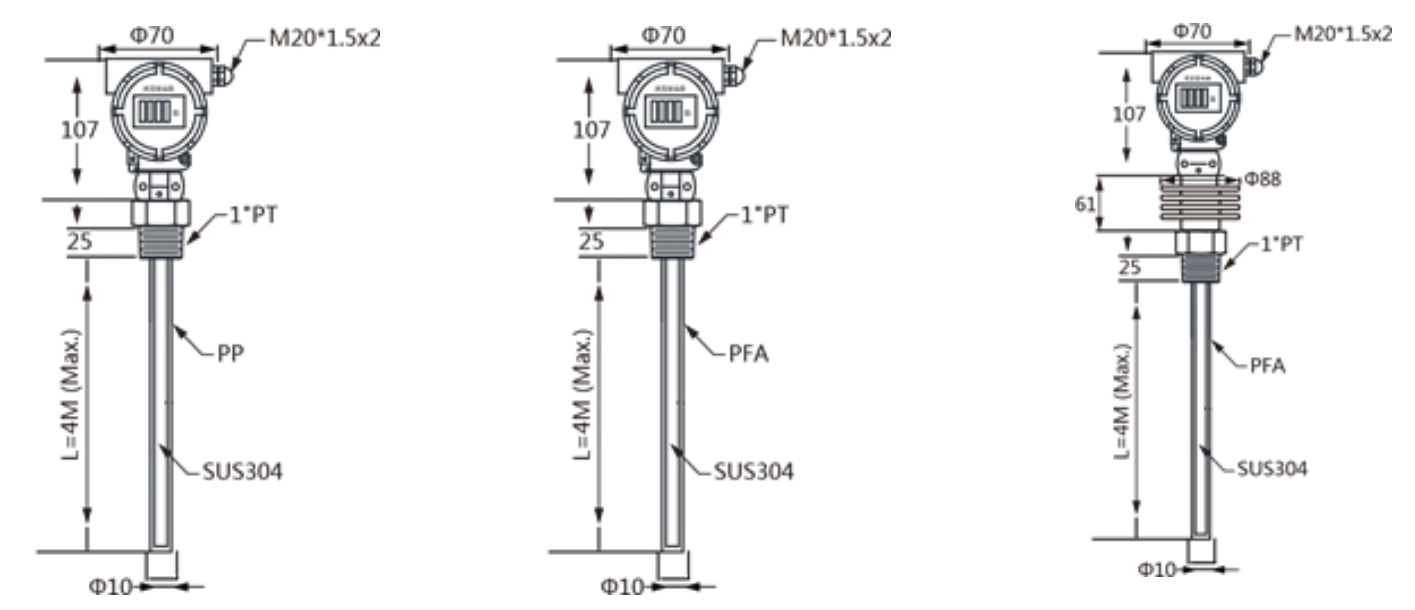

LFP10 (قضيب، مطلي بالبولي بروبيلين)

LFP20 (قضيب، مطلي بالبولي بروبيلين)

LFP21 (قضيب عالي الحرارة، مطلي بـ PFA)

مواد الاستشعار

كابل SUS304 + طلاء PP

كابل SUS304 + طلاء PFA

طلاء SUS304 + PFA

درجة الحرارة المحيطة.

-40~85 درجة مئوية

-40~85 درجة مئوية

-40~85 درجة مئوية

درجة حرارة شاشة LCD.

-20~85 درجة مئوية

-20~85 درجة مئوية

-20~85 درجة مئوية

درجة حرارة التشغيل.

-40~85 درجة مئوية

-40~85 درجة مئوية

-40~200 درجة مئوية

جهد التشغيل

18~30 فولت تيار مستمر

18~30 فولت تيار مستمر

18~30 فولت تيار مستمر

المخرج التناظري

4~20 مللي أمبير (سلكين)

4~20 مللي أمبير (سلكين)

4~20 مللي أمبير (سلكين)

الإخراج الرقمي

هارت (اختياري)

هارت (اختياري)

هارت (اختياري)

نطاق الكشف

20~2000 بيكو فاراد

20~2000 بيكو فاراد

20~2000 بيكو فاراد

دقة

±1% FS أو ±0.5pF

±1% FS أو ±0.5pF

±1% FS أو ±0.5pF

تأثير درجة الحرارة

<±0.2% FS/°C أو 0.1pF/°C

<±0.2% FS/°C أو 0.1pF/°C

<±0.2% FS/°C أو 0.1pF/°C

حماية العلبة

IP65

IP65

IP65

اتصال العملية

1"PT أو 1"x5kg/cm²

1"PT أو 1"x5kg/cm²

1"PT أو 1"x5kg/cm²

وزن

حوالي 2.3 كجم (1 متر)

حوالي 2.3 كجم (1 متر)

حوالي 2.8 كجم (1 متر)

ضغط

32 كجم/سم²

32 كجم/سم²

32 كجم/سم²

ملاحظة: يجب أن تستخدم إصدارات القضبان ذات درجات الحرارة العالية طلاء PFA (طراز سلسلة LFP21).

نموذج

LFP30 (كابل مطلي بالبولي بروبيلين)

LFP31 (كابل عالي الحرارة، مطلي بـ PFA)

LFP40 (نوع القضيب القياسي)

مواد الاستشعار

كابل SUS304 + طلاء PP

كابل SUS304 + طلاء PFA

SUS304 + PFA أو PP

درجة الحرارة المحيطة.

-40~85 درجة مئوية

-40~85 درجة مئوية

-40~85 درجة مئوية

درجة حرارة شاشة LCD.

-20~85 درجة مئوية

-20~85 درجة مئوية

-20~85 درجة مئوية

درجة حرارة التشغيل.

-40~85 درجة مئوية

-40~200 درجة مئوية

-40~85 درجة مئوية (قابلة للتخصيص حتى 200 درجة مئوية)

جهد التشغيل

18~30 فولت تيار مستمر

18~30 فولت تيار مستمر

18~30 فولت تيار مستمر

المخرج التناظري

4~20 مللي أمبير (سلكين)

4~20 مللي أمبير (سلكين)

4~20 مللي أمبير (سلكين)

الإخراج الرقمي

هارت (اختياري)

هارت (اختياري)

هارت (اختياري)

نطاق الكشف

20~2000 بيكو فاراد

20~2000 بيكو فاراد

20~2000 بيكو فاراد

دقة

±1% FS أو ±0.5pF

±1% FS أو ±0.5pF

±1% FS أو ±0.5pF

تأثير درجة الحرارة

<±0.2% FS/°C أو 0.1pF/°C

<±0.2% FS/°C أو 0.1pF/°C

<±0.2% FS/°C أو 0.1pF/°C

حماية العلبة

IP65

IP65

IP65

اتصال العملية

1"PT أو 1"x5kg/cm²

1"PT أو 1"x5kg/cm²

1"PT أو 1"x5kg/cm²

وزن

حوالي 2.3 كجم (1 متر)

حوالي 2.3 كجم (1 متر)

حوالي 2.8 كجم (1 متر)

ضغط

32 كجم/سم²

32 كجم/سم²

32 كجم/سم²

ملاحظة: يجب أن تستخدم نماذج الكابلات ذات درجات الحرارة العالية طلاء PFA (سلسلة الطراز LFP31).

LFP-

N

1

TD

4

Q

1

L0

T

P

مفصل

LFP-

العمود الأيمن (جهاز إرسال مستوى السعة RF من سلسلة LFP)

شهادة

N

غير قابل للإثبات

I

آمن جوهريًا: على سبيل المثال IICT4/T6 Ga/Gb

D

مقاوم للانفجار: Ex d IICT4/T6 Ga/Gb

طريقة الإخراج

1

24 فولت تيار مستمر، خرج: 4-20 مللي أمبير (سلكين)

2

24 فولت تيار مستمر، خرج: 4-20 مللي أمبير + هارت (سلكين)

اتصال العملية

TD

خيط PT مقاس 3/4 بوصة

TE

خيط G1

TG

خيط PT مقاس 1 بوصة (قياسي)

FA

شفة RF DN25 PN1.6

FD

شفة RF DN50 PN1.6

SS

خيط خاص (≥3/4 بوصة) أو شفة (≥DN25) متوفرة

المواد المبللة

4

SUS304 + PFA

6

SUS304 + PTFE (مُتَحَمِّل)

7

SUS304 + سيراميك (200–600 درجة مئوية)

8

SUS316 + سيراميك (200–600 درجة مئوية)

9

SUS310S + سيراميك (200–1100 درجة مئوية)

مواد الإسكان

A

سبيكة ألومنيوم مع طلاء

الواجهة الكهربائية

1

م20* 1.5

2

1/2NPT

3

متوفر خاص

طول الإدخال

L0

نوع القضيب: قياسي (300-500 مم)

LA

ممتد (500–3000 مم)

LB

نوع الكابل: ممتد (3000–10000 مم)

LC

قضيب مضغوط (150-300 مم)

LD

نوع اللوحة المسطحة

L...

مخصص

نطاق درجة الحرارة

T

درجة الحرارة: -40-80 درجة مئوية

T...

القيم القصوى الأخرى المتاحة (الحد الأقصى 260 درجة مئوية)

نطاق الضغط

P

الضغط الطبيعي

P...

قيم الضغط المخصصة (بار)

ملاحظة: جدول الاختيار هذا للأغراض الفنية فقط. ستعكس رموز طراز المصنع النهائية الخيارات المختارة.
