وحدة تحكم في إرسال الضغط بشاشة رقمية – PN53E
Home / منتجات / سلسلة الضغط / مستشعر الضغط / وحدة تحكم في إرسال الضغط بشاشة رقمية – PN53E

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons

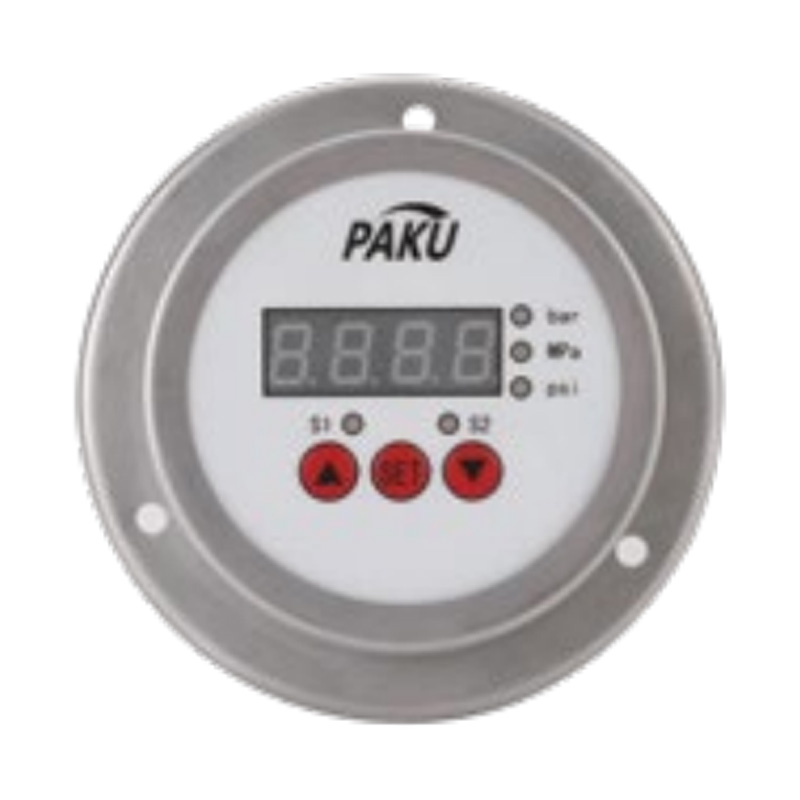

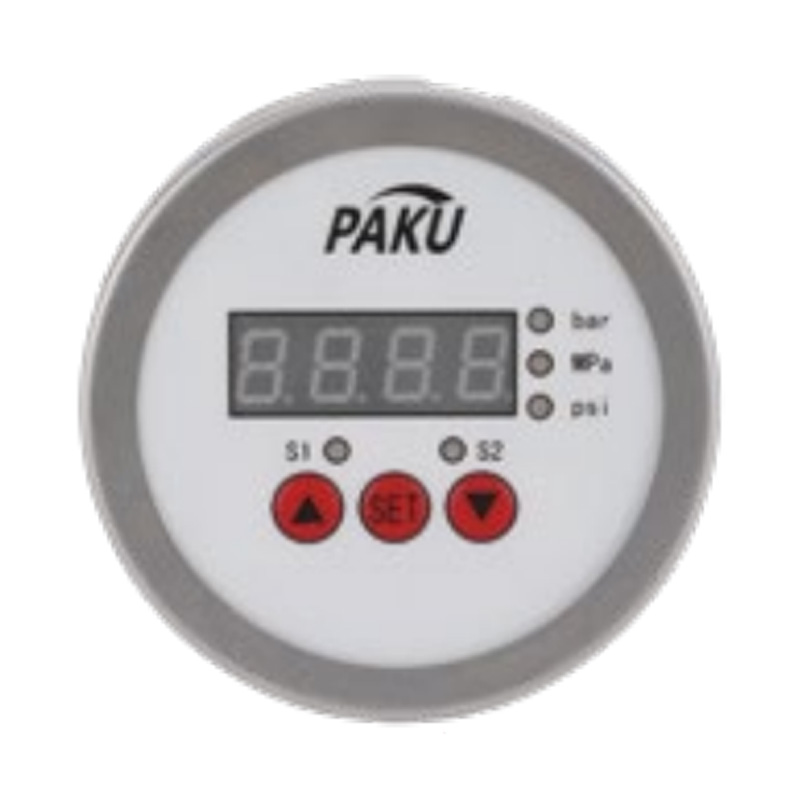

وحدة تحكم في إرسال الضغط بشاشة رقمية – PN53E

Product introduction

مبدأ العمل والميزات:

مخرج تيار، ومخرجين لمفتاح التتابع، وشاشة رقمية محلية.

تم تصميمه باستخدام تقنية SMT وفلسفة التصميم المتكاملة، وهو يدعم الجهد الثابت والإثارة الحالية الثابتة للمستشعرات، مما يجعله متوافقًا مع مستشعرات الضغط من نوع السيليكون المنتشر والسيراميك ومقياس الانفعال.

يتيح المعالج الدقيق المدمج إمكانية التهيئة عبر ثلاثة مفاتيح لضبط نقطة الصفر، والمقياس الكامل، والفاصلة العشرية، ومعدل العرض، ونقاط التحكم، ومخرجات التيار، دون الحاجة إلى أي تعديلات على مقياس الجهد. صُمم الجهاز بالكامل ليناسب بيئات درجات الحرارة الصناعية، ويوفر قدرات قوية لمكافحة التداخل.

الميزات الرئيسية:

مزود بشاشة LED رقمية عالية السطوع مقاس 0.4 بوصة

تشغيل ذكي بالكامل، يدعم معايرة المستخدم والتصحيح غير الخطي لقيم العرض

انجراف درجة حرارة منخفضة للغاية، مناسب للاستخدام في البيئات الصناعية من -40 درجة مئوية إلى +85 درجة مئوية

إعدادات نقطة التبديل عالية المرونة مع التعرف التلقائي على اتجاه التحكم وإدراج الهستيريسيس

يتفوق على المنتجات المماثلة في المواصفات، مع مقاومة ممتازة للتداخل الكهرومغناطيسي

يدعم التبديل الديناميكي بين ثلاث وحدات ضغط محددة من قبل المستخدم

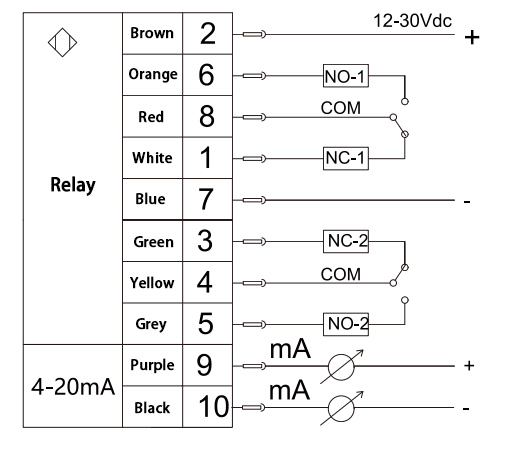

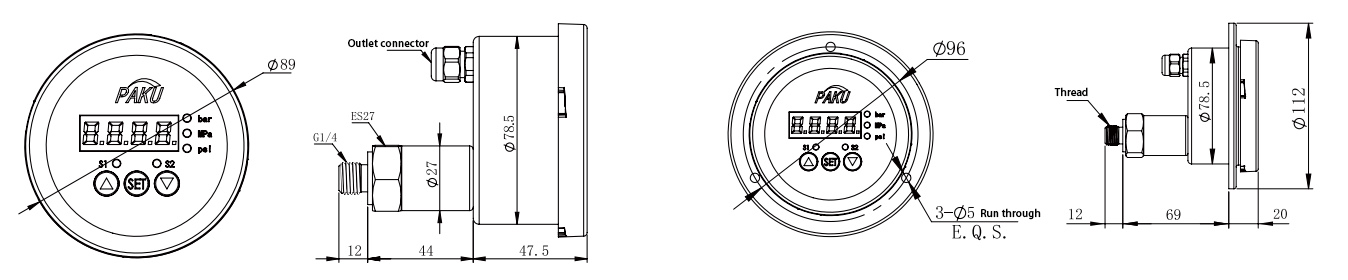

مخطط الأسلاك المواصفات الفنية رسم الأبعاد الشعاعية رسم الأبعاد المحورية رسم أبعاد الشفة المحورية دليل الاختيار

دقة اكتساب البيانات: ثنائي 16 بت

نوع العرض: 0.4 بوصة LED (أحمر)

نطاق العرض: -1999 ~ 9999

انجراف درجة الحرارة: < 60 جزء في المليون

نطاق ضبط المفتاح: -1999 ~ 9999، التباطؤ التلقائي، تغيير اتجاه التحكم التلقائي

مصدر الطاقة: 8–32 فولت تيار مستمر

دقة خرج التيار: حوالي 0.001 مللي أمبير

درجة حرارة التشغيل: -40 درجة مئوية ~ +85 درجة مئوية

معدل أخذ العينات: قابل للتعديل، الحد الأقصى 10 مرات/ثانية، الحد الأدنى 1.8 مرة/ثانية

الدقة: 0.1%

إثارة المستشعر: تيار ثابت 0.1–0.5 مللي أمبير، جهد ثابت 3 فولت تيار مستمر / 5 مللي أمبير

PN53E-

ز

أ

جي 4

د

أ

س

ز

1

مفصل

PN53E-

















جهاز إرسال مفتاح الضغط الرقمي الإلكتروني من سلسلة PN53E



ز















الضغط الإيجابي



ف















الضغط السلبي





أ













نطاقات الضغط: -1…1 بار أو 0…1 بار





ب













نطاقات الضغط: -1…2 بار أو 0…2 بار





ج













نطاقات الضغط: -1…5 بار أو 0…5 بار





د













نطاقات الضغط: 0.. 10 بار





هـ













نطاقات الضغط: 0..25 بار





ف













نطاقات الضغط: 0..100 بار





ج













نطاقات الضغط: 0.. 160 بار





ح













نطاقات الضغط: 0..250 بار





أنا













نطاقات الضغط: 0..400 بار





ج













نطاقات الضغط: 0..600 بار





ك













نطاق مخصص (على سبيل المثال، 300 بار)







جي 4











خيط G1/4







جي 2











خيط G1/2







ك5











وصلة المشبك (Ø50.5 مم، الحد الأقصى 16 بار)







ص











توصيل الحجاب الحاجز المسطح









د









خيط مخصص









ح









خيط خارجي









ك









خيط داخلي











أ







2 مخرجات مرحل











ب







2 مخرجات مرحل + مخرج تناظري 4–20 مللي أمبير













س





مخرج كابل مباشر















ز



برغي التخميد (اختياري)















س



المشتت الحراري (اختياري)

















1

محوري

















2

شعاعي

















3

نوع الشفة المحورية

بالنسبة لغلاف الفولاذ المقاوم للصدأ 316L، يرجى تحديد ذلك عند الطلب.

دليل الاختيار مرجعي فقط. يعتمد تكوين المنتج النهائي على الكود المُخصص في المصنع.
