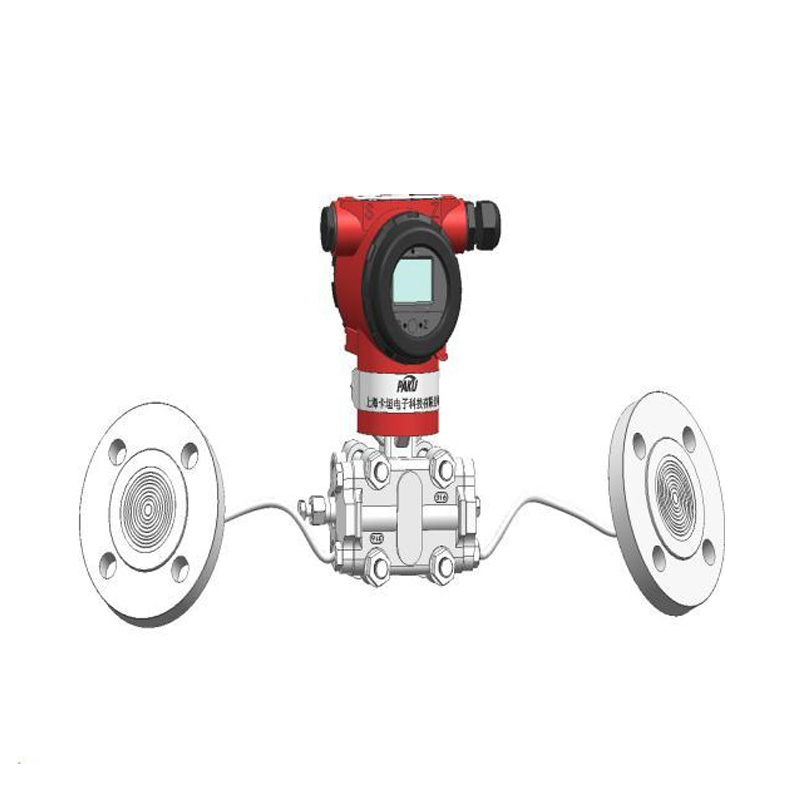

محول مستوى الضغط - PN52D

مقدمة المنتجات

عندما يعمل ناقل الضغط (المستوى) من سلسلة PN52D مع قلب ضغط سعوي، فإن غشاء العزل وسائل التعبئة على جانبي الضغط العالي والمنخفض سينقلان ضغط العملية إلى سائل التعبئة، ثم ينقل سائل التعبئة الضغط إلى غشاء الاستشعار في مركز المستشعر. غشاء الاستشعار هو عنصر مرن مشدود يتغير إزاحته مع الضغط المطبق (بالنسبة لمحول القياس، يتم تطبيق الضغط الجوي على جانب الضغط المنخفض من غشاء الاستشعار). يحافظ ناقل الضغط الثابت على ضغط مرجعي في جميع الأوقات على جانب الضغط المنخفض. يبلغ الإزاحة القصوى لغشاء الاستشعار 0.1 مم، وتكون الإزاحة متناسبة مع الضغط. تكتشف الألواح السعوية على كلا الجانبين موضع غشاء الاستشعار. يتم تحويل فرق السعة بين غشاء الاستشعار ولوحة المكثف إلى التيار المقابل أو إشارة خرج HART الرقمية.

المواصفات الفنية الميزة الرئيسية التطبيق نطاق الرمز شكل الأبعاد جدول الاختيار

- نطاق القياس: 0... 5000 كيلو باسكال يمكن تخصيصه
- وحدة العرض: شاشة LCD LCD
- جهد مصدر الطاقة: 12... 36 فولت تيار مستمر
- إشارة الخرج: 4... 20 مللي أمبير، هارت
- دقة القياس: 0.5، 0.2% FS
- التكرار: ≤ 0.1% مقياس كامل
- تباطؤ القياس: ≤ ± 0.01% مقياس كامل
- الثبات: < 0.01%/ سنة
- درجة حرارة الوسط: -30.. 300 درجة مئوية
- درجة الحرارة المحيطة: -30... 85 درجة مئوية
- التوصيل الكهربائي: مثبت، M20*1.5، NPT1/2
- درجة الحماية: IP65
- علامة مقاومة الانفجار: نوع مقاوم للهب EXDIICT6،
- آمن جوهريًا EXIA IICT6

-غشاء عزل عملية الفولاذ المقاوم للصدأ وعملية هاستيلوي
-تصميم حاجز عازل وحيد
-الأداء المستقر، والدقة العالية، والمقاومة العالية لدرجة الحرارة
-يمكن لمجموعة متنوعة من سائل الملء الاختياري أن تفي بمتطلبات مناسبات مختلفة
-المدى، صفر خارجي قابل للتعديل باستمرار
-التخميد القابل للضبط والمقاومة العالية للضغط

يستخدم بشكل أساسي لقياس السوائل والغازات مثل: الأغذية والمواد الكيميائية والورق والأدوية ومتطلبات التنظيف الصحية الأخرى ومتطلبات درجات الحرارة العالية ووسط اللزوجة العالية ومقاومة التآكل.

شفرة يتراوح شفرة يتراوح شفرة يتراوح
GP 1

-100...0kPa

GP 7

0...500kPa

GL5 0...5m
GP 2

-100...100kPa

GP 8

0...2500kPa

GL6

0...6m

GP 3

-100...500kPa

GP 9

0...5000kPa

GL 10

0...10m

GP 4

0...35kPa

GL1

0...1m

GL 15

0...15m

GP 5

0...100kPa

GL2

0...2m

GL 20

0...20m

GP 6

0...250kPa

GL3

0...3m

GL 25

0...25m

ملحوظة:

1bar=0.1MPa=100KPa=1.0197kg/cm2

PN52D

GP 1 D M L3 H3 A A مواصفة
PN52D-                 جهاز إرسال الضغط (مستوى السائل) من سلسلة PN52D
  GP               نطاق اختياري (انظر جدول النطاق)


GM01

              المدى: 0-1.0 ميجا باسكال
  GM1.6               المدى: 0-1.6 ميجا باسكال
  GM 2.5               المدى: 0-2.5 ميجا باسكال
  GM4.0               المدى: 0-4.0 ميجا باسكال
  GM 10               المدى: من 0 إلى 10 ميجا باسكال
  GL               نطاق مستوى السائل (انظر جدول النطاق)
                المخرج 4... 20 مللي أمبير
    H             المخرج 4...20 مللي أمبير + هارت
      D2           تركيب شفة DN25
      D5           تركيب شفة DN50
      D8           تركيب شفة DN80
      K5           نوع المشبك (القطر الخارجي 50.5 مم)
        G         مثبتات ذاتية التثبيت
        M2         واجهة كهربائية M20*1.5 أسنان داخلية
        N2         واجهة كهربائية NPT1/2 أسنان داخلية
          L3       طول الشعيرات الدموية L (م) نهاية الجهد المنخفض -
قياسي 3 م
          LA5       طول برميل الإدخال 50 (مم) - اختياري
            H3     طول الشعيرات الدموية H (م) نهاية الضغط العالي -
قياسي 3 م
            HA5     طول برميل الإدخال 50 (مم) - اختياري
            HA...     طول برميل الإدخال (مم) - اختياري
              A   غشاء من الفولاذ المقاوم للصدأ السائل 316L
              B   طلاء بولي تترافلوروإيثيلين السائل PTFE
              C   طلاء سبيكة هاستيلوي C
                A الشكل القياسي
                B نوع مقاوم للهب
                C نوع الأمان الجوهري
الملحقات الاختيارية A A1: رأس شاشة LCD A1: لا يوجد رأس شاشة
B دعم ثني تركيب الأنبوب B1: لوحة B2
B B3: دعم مسطح لتركيب الأنابيب
C 1/4NPT
C وصلة خيط على شكل حرف T M20x1.5
C لحام 14 أنبوب ضغط في الجزء الخلفي من 1/2NPT
* جدول اختيار النوع مخصص للاختيار الفني فقط، ويتم عكس النوع المقابل لنموذج المصنع بواسطة الكود.
