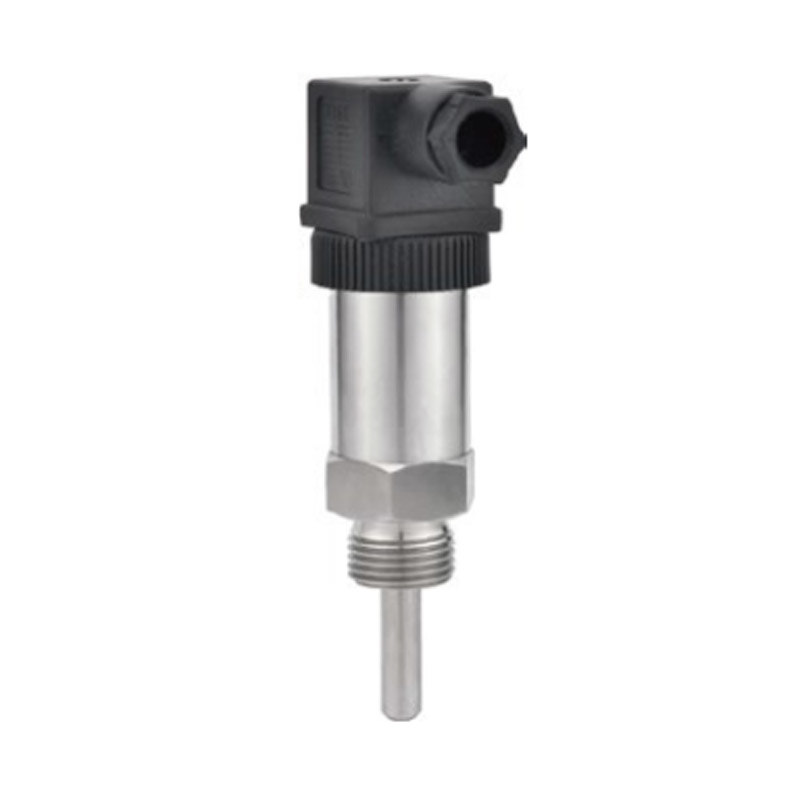

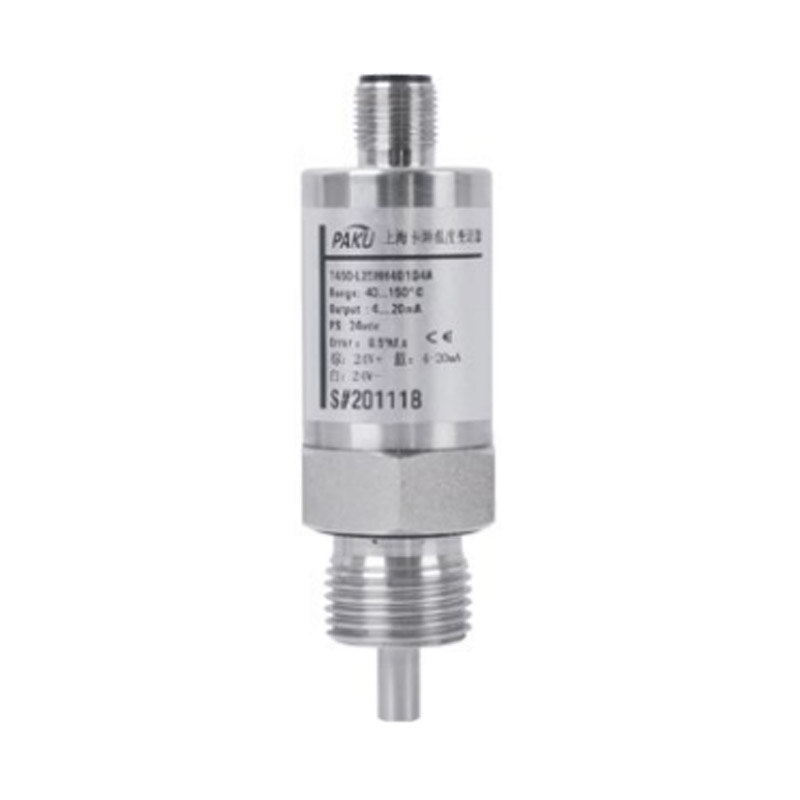

جهاز إرسال درجة الحرارة المدمج - T450

Product introduction

يحتوي جهاز T450 على مسبار PT100. تختلف مقاومة PT100 باختلاف درجة الحرارة. تقوم الدائرة الداخلية لجهاز T450 بتحويل هذه القيمة إلى خرج تناظري خطي.
تركيب بسيط، مجموعة متنوعة من النطاقات الاختيارية، مجموعة متنوعة من المواصفات الاختيارية للمسبار، هيكل من الفولاذ المقاوم للصدأ، هيكل مدمج ومتين. ويمكن تجهيزه بأداة قياس ميدانية وطاولة تحكم من نوع الخزانة.

تطبيق المنتج المواصفات الفنية مخطط الأسلاك الشكل البعدي جدول الاختيار عنوان العرض الاختياري

يمكن استخدامه في نظام إمداد المياه، والنظام الهيدروليكي، والنظام الهوائي، ونظام التبريد، ونظام التدفئة، ونظام تكييف الهواء، وهندسة الأتمتة، وما إلى ذلك.

- نطاق القياس: -50 درجة مئوية ... 200 درجة مئوية (محدد من قبل المستخدم)
- الدرجة الخطية: < 0.1%
- الدقة: ±0.2 كلفن +0.2% مقياس كامل
- الدقة: 0.1
كلفن - الضغط: نوع Φ6: مسبار 400 بار، نوع Φ8: مسبار 100 بار
- تأثير درجة الحرارة: 0.1 كلفن/10 كلفن
- زمن الاستجابة: 2.3 ثانية
- جهد التشغيل: 12... 30 فولت تيار مستمر
- الحماية الكهربائية: مضاد للقطب، حماية من الحمل الزائد
- المستشعر: PT100
- درجة الحرارة المحيطة: -25... 80 درجة مئوية
- درجة الحماية: IP65
- مادة الغلاف: فولاذ مقاوم للصدأ 304
- مادة جزء التلامس: فولاذ مقاوم للصدأ 304
- التوصيل الكهربائي: موصل Hersman/M12*1

تي 450- أ م أ د1 جي 4 ب مواصفة
تي 450-               جهاز إرسال درجة الحرارة المتكامل من سلسلة T450
  أ             طول المجس L 25 مم (بدون خيط)
  ب             طول المجس L 50 مم (بدون خيط)
  ج             طول المجس L هو 75 مم (بدون خيط)
  د             طول المجس L هو 100 مم (بدون خيط)
  ل...             طول المجس المخصص L= مم (بدون خيط)
    ح           را
      أ         المدى - 50... 0 ℃
      ب         المدى - 50... 50 درجة مئوية
      ج         المدى 0...50 درجة مئوية
      د         المدى 0...100 درجة مئوية
      هـ         المدى 0...120 درجة مئوية
      ف         المدى 0...150 درجة مئوية
      ج         المدى 0...200 درجة مئوية
      ح...         تخصيص النطاق، على سبيل المثال -20... 100 ℃،
الاختيار: H - 20.. 100
              نطاق الإخراج التناظري هو: 4... 20 مللي أمبير
        41        نطاق خرج التناظرية المدرعة هو: 4... 20 مللي أمبير
              نطاق الإخراج التناظري هو: 0...10 فولت
              نطاق الإخراج التناظري هو: 1... 5 فولت
          د1     قطر المجس هو Ф6
          د2     قطر المجس هو Ф8
          د12     مسبار مخصص على سبيل المثال القطر Φ 12
          ك     اتصال ملولب مع غلاف متحرك
(اختياري)
            جي 4   واجهة ملولبة G1/4
            جي 2   واجهة ملولبة G1/2
            ك5   ظرف صحي 50.5 مم
            م2   واجهة ملولبة M20*1.5
                خيط مخصص
              أ نوع الموصل M12*1 (قياسي مع 2 متر
              ب مفصل هيرسمان
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
ف10- أ     مواصفة
ف10-       عداد العرض
  أ     مخرج 4-20 مللي أمبير
  ب     مخرج 1-5 فولت
  ج     خرج من 0 إلى 10 فولت
 * تمثل الشاشة جهازًا إلكترونيًا يستخدم للعرض الرقمي لإشارة المستشعر،
 ويمكن ضبط نطاق العرض المطلوب من خلال زر الضبط
 * برمجة مجانية من خلال معالج غير معالج
 * لا يتطلب إعدادًا في الموقع
 * مع مستشعر إخراج 4... 20 مللي أمبير
 * فئة الحماية IP55
 * بساطة المشغل
