أدخل مستشعر درجة حرارة تدفق المكره - SN52H
Home / منتجات / سلسلة التدفق / مستشعر التدفق / أدخل مستشعر درجة حرارة تدفق المكره - SN52H

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons

أدخل مستشعر درجة حرارة تدفق المكره - SN52H

Product introduction

المبدأ والميزات
مستشعر تدفق المكره من سلسلة SN52H هو مفتاح تدفق ودرجة حرارة صغير الحجم وذكي. يدمج استشعار التدفق ودرجة الحرارة مع ميزات ذكية مثل الحجم الصغير وسهولة الإعداد. بفضل الدائرة الذكية المدمجة، يتيح للمستخدمين ضبط حدود الإنذار العلوية والسفلية للتدفق ودرجة الحرارة بحرية، ويدعم المراقبة عن بُعد لظروف التدفق ودرجة الحرارة في الوقت الفعلي. يمكن ضبط جميع المعلمات في الموقع. يقيس الدافع تدفق الوسط، بينما تتم معالجة بيانات درجة الحرارة عبر الدوائر الذكية للمستشعر وتسمح بالبرمجة المخصصة.

الميزات الرئيسية:
خرج نبضي بتأثير هول، جامع مفتوح PNP/NPN، قدرة قيادة قوية
مقاومة ممتازة للتآكل الكيميائي
مستوى حماية IP65، مناسب للبيئات القاسية
سهل التركيب بفضل تصميم الإدخال
استقرار جيد وقدرة قوية على مقاومة التداخل
موثوقية عالية ولا يحتاج إلى صيانة

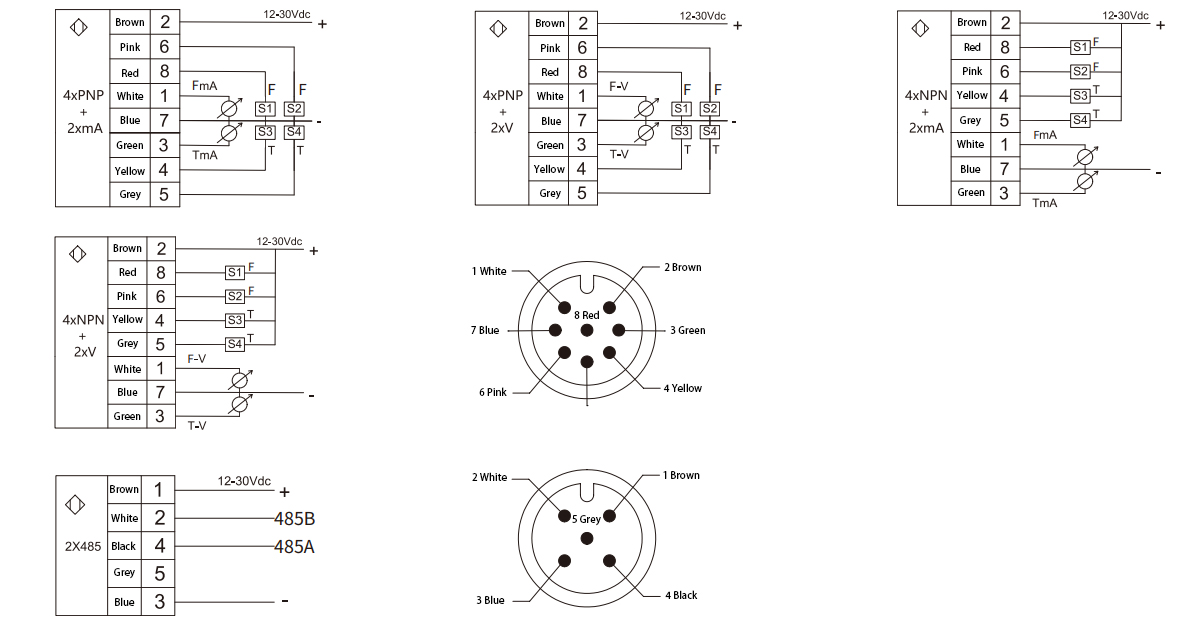

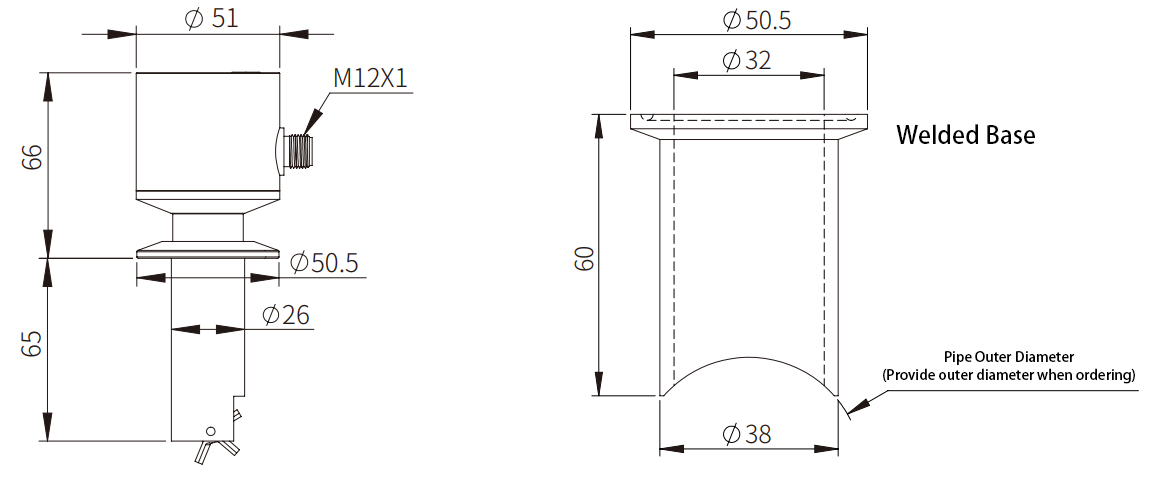

مخطط الأسلاك رسم الأبعاد المواصفات الفنية المواصفات الفنية

نطاق سرعة التدفق

0.15~6م/ثانية

نطاق قطر الأنبوب

DN15–DN600 (½" – 24")

جهد مصدر الطاقة

تيار مستمر 5~24 فولت

التكرارية/الخطية

±1.5% من النطاق الكامل





الأجزاء المبللة

جسم المستشعر

الفولاذ المقاوم للصدأ 304



حلقة O

FPM/EPDM



المكره

630 الفولاذ المقاوم للصدأ



العمود/المحمل

سيراميك الإركونيا (ZrO₂)

SN52H-

ص

25

أ

1

أ

1

ت

مفصل

SN52H-















مستشعر تدفق ودرجة حرارة المروحة من نوع الإدخال من سلسلة SN52H



ص













مخرجات PNP



ن













مخرجات NPN



م













خرج النبض





25











قطر الأنبوب: DN25





32











قطر الأنبوب: DN32





40











قطر الأنبوب: DN40





DN...











حدد قطر الأنبوب الدقيق عند الطلب (DN15–DN600)







ب









مادة المكره: الفولاذ المقاوم للصدأ 630









1







مادة الجسم: الفولاذ المقاوم للصدأ 304











أ





العمود: ZrO₂













1



2 مخرجات مفتاح التدفق













2



مخرجان لمفتاح درجة الحرارة + مخرج واحد لدرجة الحرارة 4–20 مللي أمبير













3



2 مخرجات مفتاح التدفق + مخرج تدفق 1 4–20 مللي أمبير













4



1 درجة حرارة خرج 4-20 مللي أمبير













5



1 تدفق خرج 4-20 مللي أمبير













6



2 مخرجات تناظرية 4-20 مللي أمبير (درجة الحرارة، التدفق)













7



4 مخرجات التبديل (درجة الحرارة، التدفق)













8



RS485















ت

نطاق درجة الحرارة الافتراضية: 0–100 درجة مئوية















ت...

نطاق درجة الحرارة المخصص

جدول الاختيار مخصص لاختيار المعلمات فقط. سيتم تصنيع المنتج النهائي بناءً على الكود المناسب.
