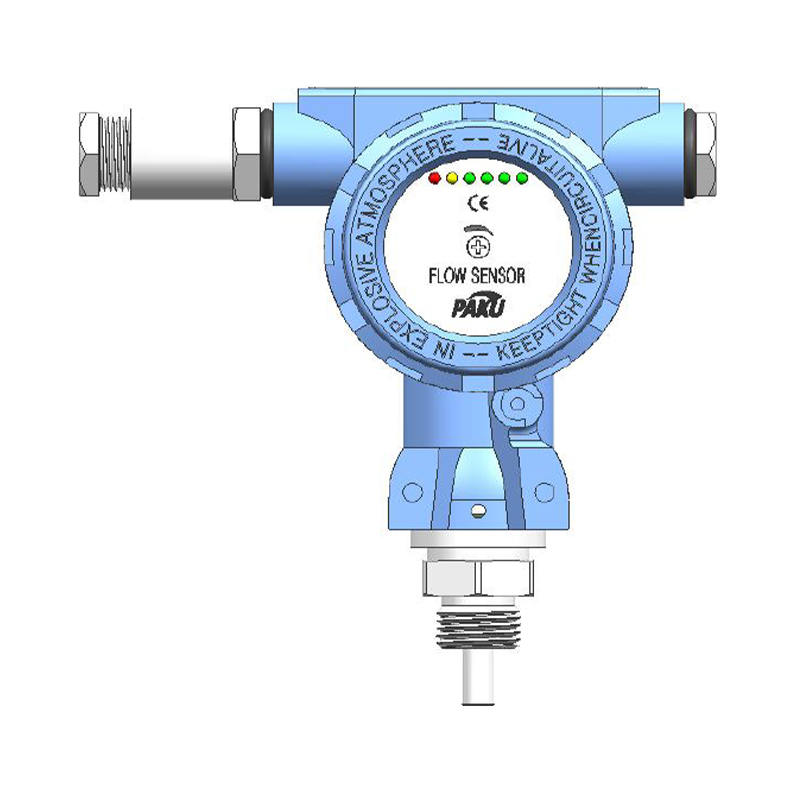

Product 3D Image
Get coupons

مفتاح تدفق إلكتروني مقاوم للانفجار - SN11B

Product introduction

المبدأ والخصائص. استنادًا إلى المبدأ الحراري، يحتوي المسبار المُحكم على مقاومين، أحدهما لا يُسخّن كمقاوم كاشف، والآخر لا يُسخّن كمقاوم مرجعي. عند تدفق الوسط، تُزال الحرارة عن مقاوم التسخين، وتتغير قيمة المقاومة، ويُستخدم الفرق بين المقاومين كأساس لتقييم معدل التدفق. لا توجد أجزاء متحركة، ولا تحتاج إلى صيانة، وسهلة التركيب، ونموذج واحد مناسب لمجموعة متنوعة من متطلبات قطر الأنابيب، والتبديل قابل للتعديل باستمرار، وفقدان ضغط منخفض للغاية، وهيكل مدمج، وشاشة عرض LED لاتجاه التدفق، وحالة المفتاح.

تطبيق المنتج
هوائي وهيدروليكي مزدوج الغرض، يُنذر بمعدل تدفق منخفض، ويمكن استخدامه في الأنظمة الهوائية والهيدروليكية، ويمكن استخدامه لتوزيع المياه، وسائل القطع، وكشف انقطاع زيت التشحيم، وحماية المضخة من التباطؤ.

تطبيق المنتج مخطط الأسلاك المواصفات الفنية شكل الأبعاد وظيفة وإعدادات Lde (نوع التشغيل/الإيقاف) تعليمات التثبيت جدول الاختيار

جهاز مزدوج الغرض هوائي وهيدروليكي، إنذار معدل التدفق المنخفض، يمكن استخدامه في الأنظمة الهوائية والهيدروليكية، ويمكن استخدامه لتدوير المياه، وقطع السوائل وكشف قطع زيت التشحيم، وحماية المضخة من التباطؤ.

نطاق الإعداد: 1...150 سم/ثانية (ماء)
3...300 سم/ثانية (زيت)
20...2000 سم/ثانية (هواء)
إشارة الإخراج: PNP، NPN، مرحل مفتوح عادةً + مغلق عادةً (SPDT)
مصدر الطاقة: 24 فولت ± 20% تيار مستمر
تيار التشغيل: الحد الأقصى 400 مللي أمبير (نوع PNP أو NPN)
تيار عدم التحميل: الحد الأقصى 80 مللي أمبير
مؤشر التدفق: صف LED (6)
وضع الإعداد: إعداد مقياس الجهد
نطاق الجهد: 100 بار
تدرج درجة الحرارة: ≤4 درجة مئوية/ثانية
وقت الاستجابة: 1-13 ثانية، نموذجيًا 2 ثانية
وقت التهيئة: حوالي 8 ثوانٍ
الحماية الكهربائية: الطور العكسي، والدائرة القصيرة، وحماية الحمل الزائد
مستوى الحماية: IP67
درجة الحرارة المتوسطة: -20-80 درجة مئوية
درجة حرارة البيئة: -20-80 درجة مئوية
درجة حرارة التخزين: -20-100 درجة مئوية
وضع التوصيل: موصل M12/اختياري مع سلك بطول 2 متر مباشرة
المواد: المسبار: الفولاذ المقاوم للصدأ
الغلاف: ألومنيوم مصبوب
تصنيف مضاد للمخاطر: EX d ll CT4

للتركيب الرأسي، يُركّب على قسم الأنبوب المتدفق من الأسفل إلى الأعلى.
عند التركيب الأفقي، يُحفظ المجس بعيدًا عن الهواء والرواسب.

SN11B- جي تو اتش أ إكس د 30  مواصفة
SN11B-               سلسلة SN11B للتدفق الإلكتروني المقاوم للانفجار
  إم 1 كيه             خيط الواجهة M18*1.5 خيط داخلي
مع ملحقات التثبيت، فهو
  جي تو اتش             خيط واجهة G1/2 خيط أنثوي
  جي 4 اتش             خيط واجهة G1/4 خيط ذكر
  ك5             وصلة تشاك (القطر الخارجي 50.5 مم)
                الخيوط المخصصة، مثل NPT1/2، النوع N12
    أ           مصدر طاقة DC DC24V±20%
              مخرجات PNP
              مخرجات NPN
              خرج التتابع
              مخرج مفتوح عادةً + مخرج مغلق عادةً
          إكس     مادة المجس: الفولاذ المقاوم للصدأ 304
          XL     مادة المجس: الفولاذ المقاوم للصدأ 316L
            د   موصل أمفينول
              30  وحدة طول قضيب المجس مم (بما في ذلك الخيط)
              ل وحدة طول قضيب التحقيق المخصصة مم
(بما في ذلك الخيط)
 * حدد وضع تركيب الخيط الداخلي M18*1.5، يرجى الانتباه إلى اختيار ملحقات التركيب
 * خيط قابل للتخصيص، H للخيط الخارجي، K للخيط الداخلي
 * لاختيار الملحقات الكهربائية وملحقات التركيب، يرجى الرجوع إلى صفحة الملحق في الصفحة -
 * جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
