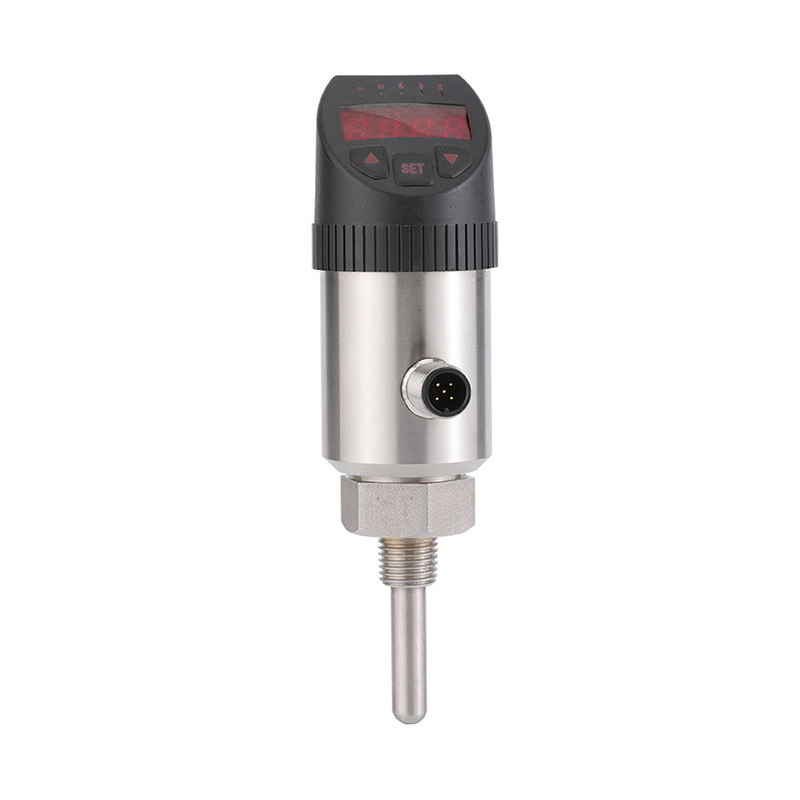

مستشعر درجة الحرارة الذكي بشاشة رقمية - T870

Product introduction

يستخدم مستشعر عالي الدقة لقياس درجة الحرارة؛ تتم معالجة الإشارة بواسطة الدوائر الخلفية وتحويلها إلى إشارات كهربائية صناعية قياسية للإخراج والعرض. تصميم هيكل معدني بالكامل مع شاشة رقمية LED عالية السطوع. منتجات سلسلة T850 مناسبة لمختلف التطبيقات الصناعية. تصميم بزرين وقائمة تجعل المنتج أسهل في الاستخدام. طرق توصيل متعددة تلبي متطلبات التثبيت المختلفة. رأس شاشة قابل للدوران بزاوية 330 درجة يضمن زاوية رؤية مثالية في مختلف طرق التثبيت.
منتج اقتصادي
شاشة رقمية LED مكونة من 4 أرقام
هيكل معدني بالكامل
PNP/NPN قابل للتحديد
4–20mA
رأس شاشة قابل للدوران

المواصفات الفنية مخطط الأبعاد مخطط الأسلاك جدول الاختيار

نطاق القياس: -50..200 درجة مئوية
جهد التزويد: 12...30 فولت تيار مستمر
استهلاك التيار بدون تحميل: الحد الأقصى. 30 مللي أمبير، مصدر 24 فولت تيار مستمر
مخرج المفتاح: نوع المخرج: قابل للتبديل بين PNP/NPN، يمكن اختيار وضع الفتح/الإغلاق الطبيعي
S1 وS2 تيار المخرج: <500 مللي أمبير
زمن الاستجابة: <10 مللي ثانية
دقة التبديل: ≤±0.5% FS
المخرج التناظري (نوع التيار): ≤±0.5% FS
نوع المخرج: 4...20 مللي أمبير قابل للتكوين
تحميل RA: ≤0.5 كيلو
أوم الخطية: ≤0.5% FS
حماية الأسلاك: عكس القطبية، الحمل الزائد، حماية الدائرة القصيرة
الشاشة:
التصميم: شاشة LED حمراء عالية السطوع مكونة من 4 أرقام ومقاس 8 مم
نطاق العرض: انحراف 999...9999
دقة: ≤±0.5% FS
الاستقرار (سنويًا): ≤±0.3% FS
درجة الحرارة:
درجة الحرارة المتوسطة: -50..200 درجة مئوية
درجة الحرارة المحيطة: -20...80℃
درجة حرارة التخزين: -30...80℃
المواد:
غلاف العرض: بلاستيك هندسي
الجسم: الفولاذ المقاوم للصدأ 304
الأجزاء المبللة: الفولاذ المقاوم للصدأ 304
فئة الحماية: IP67
طريقة التوصيل: موصل M12x1

دبوس

لون الكابل

إشارة

1 بني  24 فولت
2 أبيض  التبديل 2
3 أزرق  أرضي
4 أسود  المفتاح 1
5 رمادي مللي أمبير
T870- أ ص أ أ جي 4 ح 050  س

مفصل

T870-

مستشعر تبديل درجة الحرارة الذكي الرقمي T870 Series

  أ

2 مخرجات التبديل

  ب

2 مخرجات تبديل + مخرج تناظري واحد 4–20 مللي أمبير

  ج

2 مخرجات تبديل + مخرج تناظري واحد 1–5 فولت

  د

2 مخرجات تبديل + مخرج تناظري واحد 0–10 فولت

    ص               مخرجات PNP
    ن               مخرجات NPN
      أ

النطاق 0...100 درجة مئوية

      ب

النطاق 0...150 درجة مئوية

      ج

المدى -50...200 درجة مئوية

      د..

نطاق مخصص، على سبيل المثال: -20...100℃، الاختيار: D-20..100

        أ

اتصال ملولب

        ب

اتصال المشبك

        د

اتصال الشفة

          جي 4

واجهة الخيط: G1/4

          جي 2

واجهة الخيط: G1/2

          ن4

واجهة الخيط: NPT1/4

          ن2

واجهة الخيط: NPT1/2

          ك5

المشبك (50.5 مم)

          25

شفة DN25، الاختيار: 25



خيط مخصص

            ح

خيط خارجي

              ل...

طول المجس المخصص بالملم (باستثناء الخيط)

              025

طول المجس بالملم (باستثناء الخيط)

              050

طول المجس بالملم (باستثناء الخيط)

              075

طول المجس بالملم (باستثناء الخيط)

              100

طول المجس بالملم (باستثناء الخيط)

                س

موصل M12*1 (قياسي مع كابل بطول 2 متر)

                  ت

الأكمام (إذا تم تحديد الأكمام، فسيتم تعيين طول الخيط والقضيب افتراضيًا على مواصفات الأكمام)

* جدول الاختيار مخصص لاختيار المعلمات فقط. تُصنع المنتجات وفقًا للرمز المقابل.
