Product 3D Image Get couponsيتكون جهاز إرسال الضغط التفاضلي المدمج من سلسلة PN51 من مستشعر ضغط تفاضلي مزدوج العزل ودائرة مضخم متكاملة، مما يوفر استقرارًا عاليًا وأداءً ممتازًا في القياس الديناميكي. وهو مزود بمعالج دقيق عالي الأداء يُجري تعويضًا غير خطي وانحرافًا حراريًا على المستشعر، مما يتيح نقلًا دقيقًا للبيانات الرقمية، وتشخيصًا ميدانيًا للجهاز، والاتصال ثنائي الاتجاه عن بُعد. هذا يجعله مناسبًا لقياس السوائل والغازات والتحكم فيها.
بفضل مجموعة واسعة من نطاقات القياس القابلة للاختيار، يمكن لجهاز الإرسال PN51 تلبية الاحتياجات المتنوعة للمستخدمين ويُستخدم على نطاق واسع في علم المعادن والآلات والبترول والهندسة الكيميائية ومحطات الطاقة والصناعات الخفيفة والأغذية وحماية البيئة والدفاع الوطني والبحث العلمي.

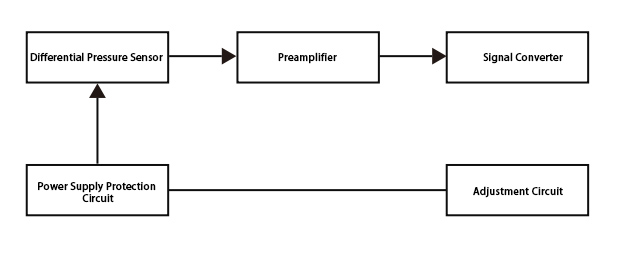

مبدأ العمل: يُطبّق الضغط الناتج عن العملية على المستشعر، الذي يُخرج إشارة جهد تتناسب مع الضغط. تُضخّم هذه الإشارة وتُحوّل إلى إشارة تيار قياسية تتراوح بين 4 و20 مللي أمبير. يتضمن جهاز الإرسال دائرة حماية لمصدر الطاقة ودائرة تعويض دقيقة لدرجة الحرارة لضمان استقرار التشغيل.
نطاق القياس |
من 0...0.2 بار إلى 0...35 بار |
دقة |
±0.5% |
مزود الطاقة |
24 فولت تيار مستمر (10-30) فولت تيار مستمر |
إشارة الخرج |
4-20 مللي أمبير تيار مستمر |
الاستقرار طويل الأمد |
≤ ±0.2% FS/السنة |
ضغط الحمل الزائد |
≤ 3x الضغط المقدر |
درجة حرارة التشغيل |
(-20~80) درجة مئوية |
حجم الواجهة |
قابلة للتخصيص |
PN51- |
... |
أ |
جي 4 |
ح |
1 |
الوصف التفصيلي |
PN51- |
|
|
|
|
|
جهاز إرسال الضغط التفاضلي المدمج من سلسلة PN51 |
|
... |
|
|
|
|
نطاق القياس: من 0...0.2 بار إلى 0...35 بار (قابل للتخصيص من قبل المستخدم) |
|
|
أ |
|
|
|
الإخراج: 4-20 مللي أمبير |
|
|
ب |
|
|
|
الإخراج: 0-5 فولت |
|
|
ج |
|
|
|
الإخراج: 1-5 فولت |
|
|
د |
|
|
|
الإخراج: 0-10 فولت |
|
|
|
جي 4 |
|
|
واجهة الخيط: G1/4 |
|
|
|
جي 2 |
|
|
واجهة الخيط: G1/2 |
|
|
|
ن4 |
|
|
واجهة الخيط: NPT1/4 |
|
|
|
|
ح |
|
اتصال الخيط الخارجي |
|
|
|
|
ك |
|
اتصال الخيط الداخلي |
|
|
|
|
|
1 |
موصل هيرشمان |
|
|
|
|
|
2 |
موصل M12*1 |
ملاحظة: جدول الاختيار مخصص لتكوين المعلمات فقط. يُصنع المنتج النهائي بناءً على الكود المحدد. |

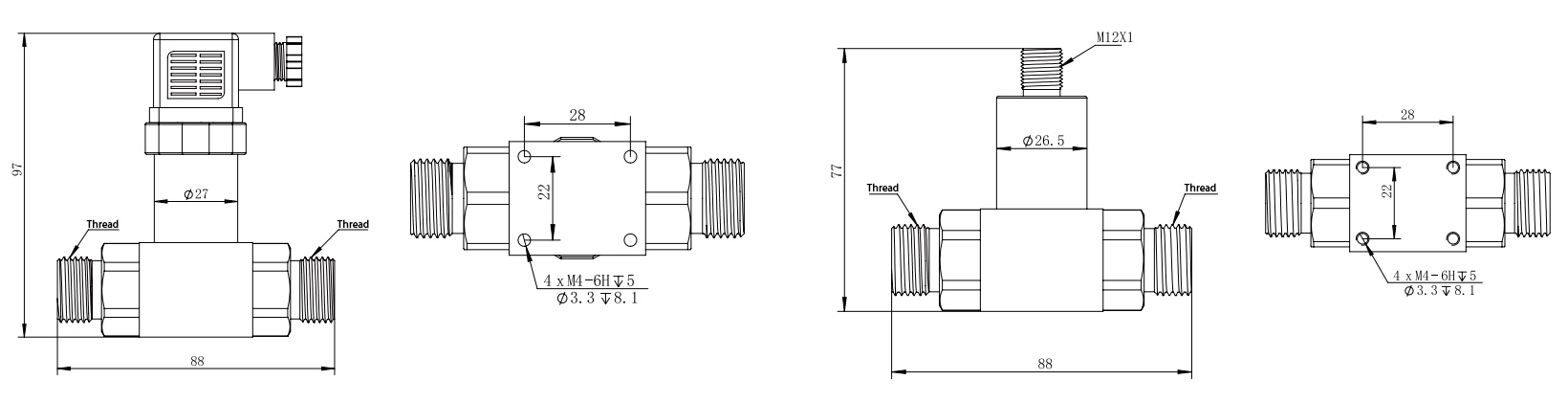

جهاز الإرسال صغير الحجم وخفيف الوزن، ويمكن تركيبه مباشرةً عند نقطة القياس. تأكد من إحكام غلق منافذ الضغط لمنع تسرب الهواء الذي قد يؤثر على دقة القياس.
التوصيلات السليمة وفقًا للمواصفات ستسمح لجهاز الإرسال بالعمل فورًا. للتطبيقات عالية الدقة، اترك الجهاز يسخن لمدة 30 دقيقة قبل الاستخدام.
يوصى بتثبيت صمام ثنائي الاتجاه عند نقطة القياس لمنع الضغط الساكن المفرط على جانبي جهاز الإرسال.
استخدم جهاز الإرسال فقط مع الغازات أو السوائل غير المسببة للتآكل في غشاء الفولاذ المقاوم للصدأ 316L.

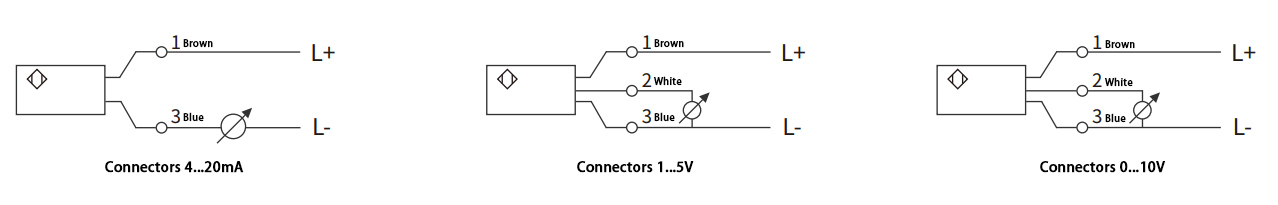

اتبع تعليمات الأسلاك بدقة لضمان التشغيل السليم.
في البيئات ذات التداخل الكهرومغناطيسي القوي أو متطلبات الأداء العالي، استخدم الكابلات المحمية.
