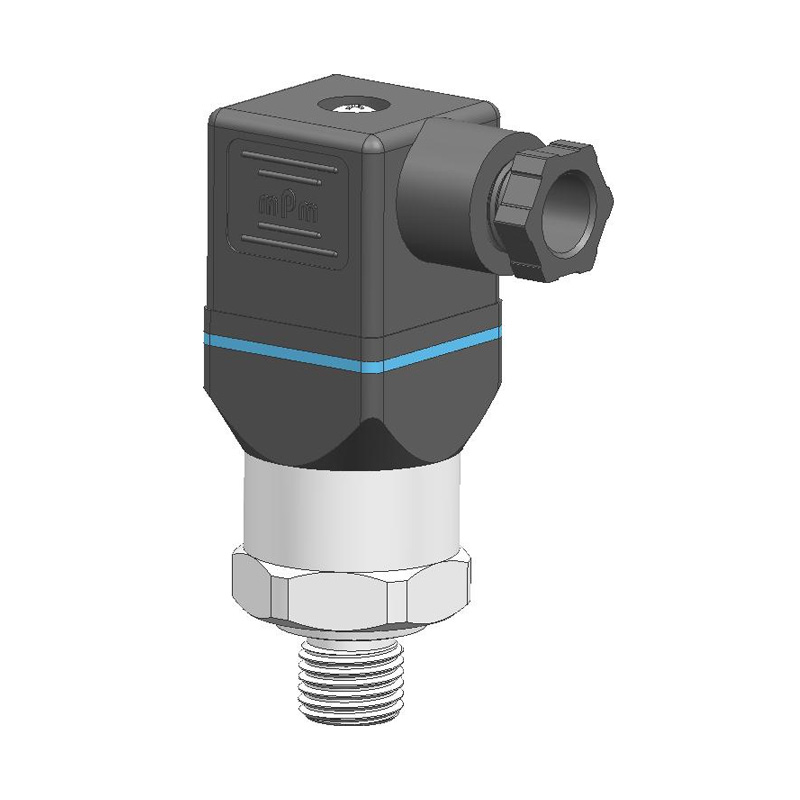

Product 3D Image
Get coupons

جهاز إرسال الضغط العالمي المدمج - PN50D

Product introduction

جهاز إرسال ضغط سيليكوني منتشر مدمج، يتميز بخيارات واسعة، وهيكل مدمج، ومناسب للبيئات القاسية، وموثوقية عالية. نطاق قياس واسع (0-1000 بار)، يُستخدم لقياس ضغط المقياس والضغط المطلق. مناسب للمعدات الميكانيكية، والأجهزة الهيدروليكية الهوائية، والقاطرات، وأجهزة التحكم في الضغط.

المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول النطاق جدول الاختيار رأس العرض الاختياري

- نطاق القياس: مخصص حسب متطلبات المستخدم
- نطاق التحميل الزائد: 1.5 مرة من نطاق القياس
- الدقة: 0.25٪، 0.5٪
- الخطية: ± 0.2٪
- القدرة على التكرار: ≤ ± 0.1fs
- الاستقرار: لا يزيد عن دقة جهاز الإرسال في غضون عام واحد
- تأثير درجة الحرارة: < ± 0.02٪ FS / K
- زمن الاستجابة: < 1 مللي ثانية (10 ... 90٪ FS)
- مصدر الطاقة: 10 ... 30 فولت تيار مستمر (3 أسلاك 14 ... 30 فولت)
- الحمل: ≥ 10 كيلو أوم (0 ... 10 فولت)، ≥ 5 كيلو أوم (1 ... 5 فولت) ≤ (UB-10) فولت، 0.02 أمبير (4 ... 20 مللي أمبير)
- استهلاك الطاقة: تيار الإشارة (سلكين)، 8 مللي أمبير (3 أسلاك)
- الحماية الكهربائية: حماية من الحمل الزائد / الطور العكسي
- درجة الحرارة المحيطة: -30 ... 85 درجة مئوية
- درجة حرارة متوسطة: -25... 80 درجة مئوية
- درجة حرارة التخزين: -30... 100 درجة مئوية
- درجة الحماية: IP65
- مادة الغلاف: الفولاذ المقاوم للصدأ 304
- مادة السائل: الفولاذ المقاوم للصدأ 304
- الختم: مطاط الفلور
- الوزن: 0.10 كجم

النطاق القياسي رمز ضغط القياس كود الضغط المطلق
0--1 بار جي بي 001 AB001
0--2 بار جي بي 002 AB002
0--4 بار جي بي 004 AB004
0--10 بار جي بي 010 AB010
0--20 بار جي بي 020 AB020
0--40 بار جي بي 040 AB040
0--60 بار جي بي 060 AB060
0--100 بار جي بي 100 AB100
0--160 بار جي بي 160 AB160
0--200 بار جي بي 200 AB200
0--250 بار جي بي 250 AB250
0--400 بار جي بي 400 AB400
0--600 بار جي بي 600 ايه بي 600
PN50D- ج... ج جي 4 ح ب    ب مواصفة
PN50D-               جهاز إرسال الضغط العالمي من سلسلة PN50D
  ج...             نطاق القياس: بار (وحدة)، راجع جدول النطاق
  أب...             نطاق الضغط المطلق: بار (وحدة)، راجع
جدول النطاق
  طبيب عام...             النطاق الاختياري: كيلو باسكال (وحدة)، يحدده المستخدم
                مجموعة مخصصة
    ب           فئة الدقة: 0.25
    ج           درجة الدقة: 0.5
      ن4         خيط الواجهة: NPT1/4
      ن2         خيط الواجهة: NPT1/2
      جي 4         خيط الواجهة: G1/4
      جي 2         خيط الواجهة: G1/2
      م2         خيط الواجهة: M20*1.5
                خيط مخصص
        ح       خيط خارجي
        ك       خيط داخلي
              مخرج 4-20 مللي أمبير
              مخرج 1-5 فولت
              خرج من 0 إلى 10 فولت
            أ   خط مباشر
            ب   مفصل هيرسمان
              ب لا يوجد مخمد، لا يوجد بالوعة حرارية
              ز المثبط (اختياري)
              س المشتت الحراري (اختياري)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
ف10- أ مواصفة
ف10-   عداد العرض
  أ مخرج 4-20 مللي أمبير
  ب مخرج 1-5 فولت
  ج خرج من 0 إلى 10 فولت
* تمثل الشاشة جهازًا إلكترونيًا يستخدم للعرض الرقمي
لإشارة المستشعر،
ويمكن ضبط نطاق العرض المطلوب من خلال زر الضبط
 * برمجة مجانية من خلال معالج غير معالج
 * لا يتطلب إعدادًا في الموقع
 * مع مستشعر إخراج 4... 20 مللي أمبير
 * فئة الحماية IP55
