جهاز إرسال ضغط متين ومضاد للصدمات - PN50B

Product introduction

المبدأ والميزات

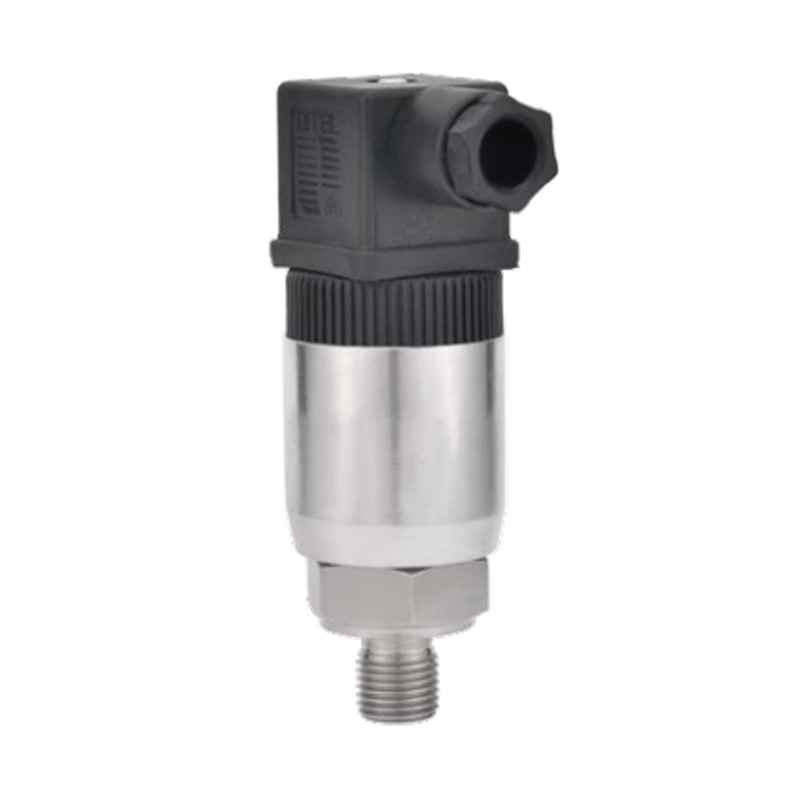

PN50B هو جهاز إرسال ضغط سيليكون متين ومضاد للصدمات.

مجموعة واسعة من الاختيارات وتصميم مضغوط

مناسب للبيئات القاسية مع موثوقية عالية

نطاق القياس (0…1000 بار)

متوفر لضغط القياس والضغط المطلق

مثالي للآلات والأنظمة الهيدروليكية والهوائية والقاطرات والتحكم في الضغط

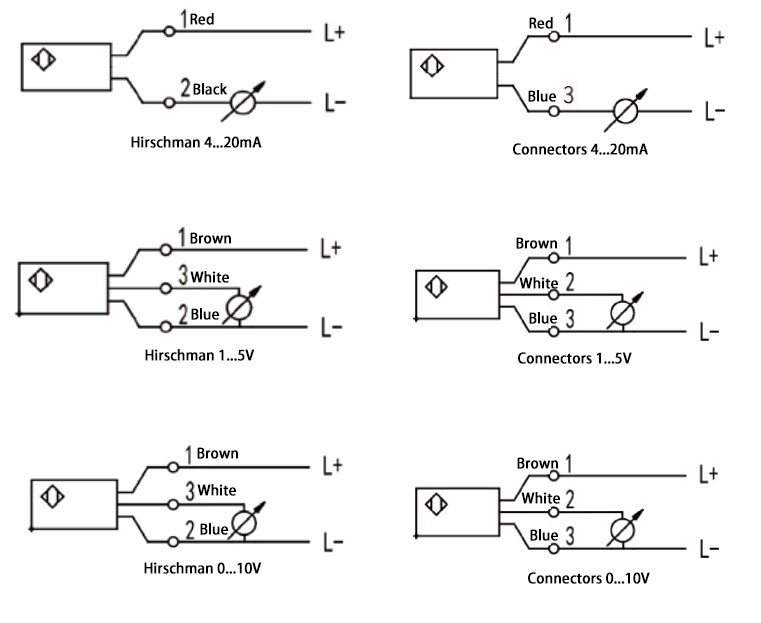

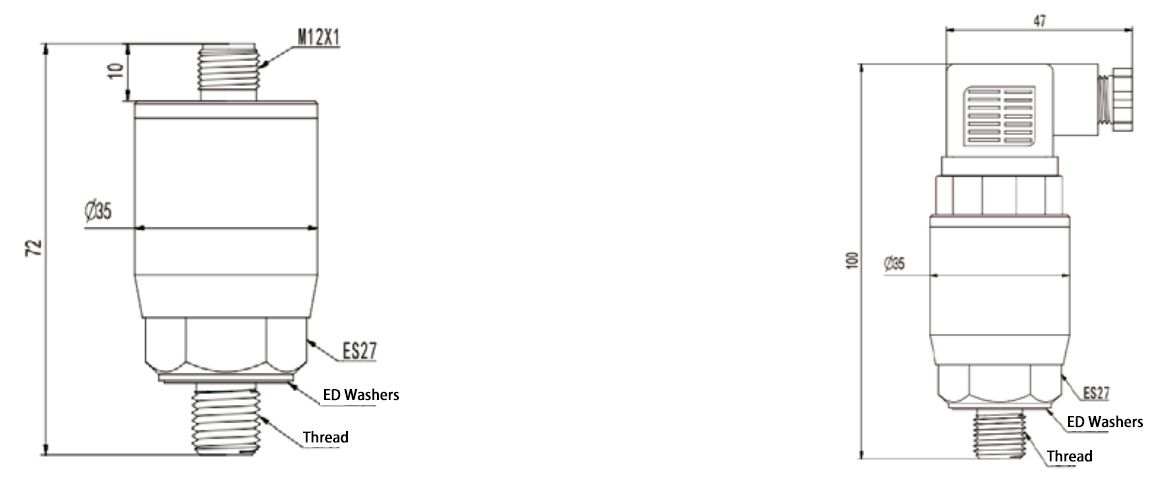

المواصفات الفنية مخططات الأسلاك جدول نطاق القياس الرسم ثلاثي الأبعاد دليل اختيار النموذج رأس العرض الاختياري

نطاق القياس: مخصص حسب متطلبات المستخدم
حد التحميل الزائد: 1.5 × نطاق القياس
الدقة: 0.5%
الخطية: ±0.2%
التكرار: ≤ ±0.1%
استقرار FS: ضمن نطاق الدقة لمدة عام واحد
تأثير درجة الحرارة: < ±0.02% FS/K
زمن الاستجابة: < 1 مللي ثانية (10...90% FS)
مصدر الطاقة: 10...30 فولت تيار مستمر (3 أسلاك: 14...30 فولت)
مقاومة الحمل:
≥10 كيلو أوم (0...10 فولت)
≥5 كيلو أوم (1...5 فولت)
≤(UB-10) فولت / 0.02 أمبير (4...20 مللي أمبير)
استهلاك الطاقة: تيار الإشارة (سلكان)؛ 8 مللي أمبير (3 أسلاك)
الحماية الكهربائية: حماية من الحمل الزائد/عكس القطبية

درجة الحرارة المحيطة: -30...85 درجة مئوية
درجة حرارة متوسطة: -25...80 درجة مئوية
درجة حرارة التخزين: -30...100 درجة مئوية
درجة الحماية: IP65
مادة الغلاف: الفولاذ المقاوم للصدأ 304
الأجزاء المبللة: الفولاذ المقاوم للصدأ 304
الختم: FKM (فيتون)
الوزن: 0.10 كجم

يتراوح

رمز ضغط المقياس

كود الضغط المطلق

0--1 بار

جي بي 001

AB001

0--2 بار

جي بي 002

AB002

0--4 بار

جي بي 004

AB004

0--10 بار

جي بي 010

AB010

0--20 بار

جي بي 020

AB020

0--40 بار

جي بي 040

AB040

0--60 بار

جي بي 060

AB060

0--100 بار

جي بي 100

AB100

0--160 بار

جي بي 160

AB160

0--200 بار

جي بي 200

AB200

0--250 بار

جي بي 250

AB250

0--400 بار

جي بي 400

AB400

0--600 بار

جي بي 600

ايه بي 600

PN50B-

ج...

ج

جي 4

ح

4

ب

ب

مفصل

PN50B-















جهاز إرسال الضغط PN50B المقاوم للصدمات



ج...













نطاق ضغط المقياس: ___ بار (راجع جدول النطاق)



أب...













نطاق الضغط المطلق: ___ بار (راجع جدول النطاق)



طبيب عام...













النطاق المخصص: ___ كيلو باسكال (محدد من قبل المستخدم)

















مجموعة مخصصة





ج











درجة الدقة: 0.5







جي 4









خيوط توصيل العملية: G1/4







جي 2









خيوط اتصال العملية:

G1/2







ن4









خيوط اتصال العملية:

معاهدة حظر الانتشار النووي 1/4







ن2









خيوط اتصال العملية:

معاهدة حظر الانتشار النووي 1/2







م2









خيوط اتصال العملية:

م20* 1.5







ص









الحجاب الحاجز المسطح > G1/2

















خيوط مخصصة









ح







H = خيط ذكر / K = خيط أنثى











4





إشارة خرج 4-20 مللي أمبير











1





إشارة خرج 1-5 فولت











0





إشارة خرج 0-10 فولت













ب



ب: موصل هيرشمان













ج



ج: قابس M12*1















ب

لا يوجد: لا يوجد دبوس تخميد، ولا يوجد بالوعة حرارية















ز

Z: دبوس التخميد S: المشتت الحراري (اختياري)

ملاحظة: جدول الاختيارات هذا للإشارة فقط. سيتم تخصيص رموز المنتجات بناءً على المعايير المحددة.

ف10-

أ

عرض

ف10-



خيارات الرأس



أ

خرج 4-20 مللي أمبير



ب

خرج 1-5 فولت



ج

خرج 0–10 فولت

جهاز عرض إلكتروني لإظهار إشارات الاستشعار

نطاق العرض قابل للتعديل عبر أزرار الضبط

قابلة للبرمجة مجانًا بواسطة المعالج الدقيق

لا حاجة للتكوين في الموقع

متوافق مع أجهزة استشعار الإخراج 4-20 مللي أمبير

تصنيف الحماية: IP55

اختياري لنماذج هيرشمان
