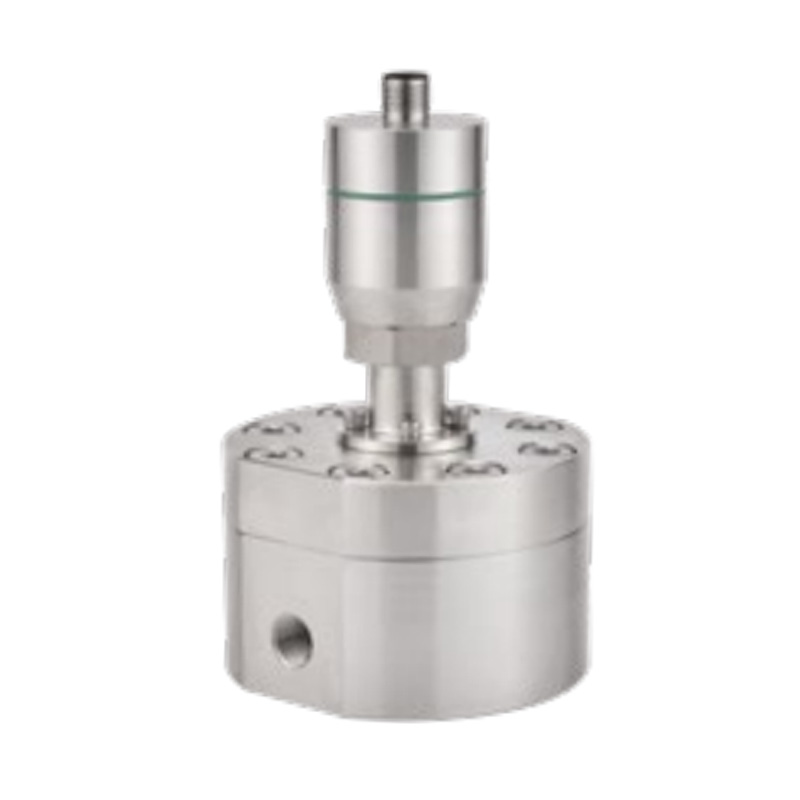

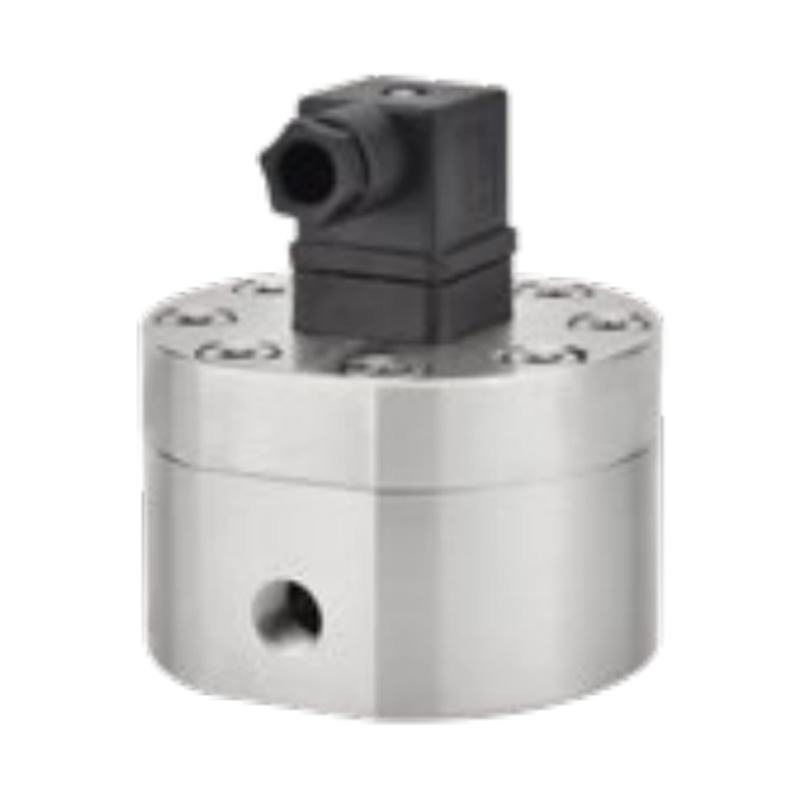

مستشعر تدفق التروس البيضاوي المصغر – SN55B

Product introduction

تطبيق المنتج:
يستخدم مستشعر تدفق التروس SN55B على نطاق واسع لقياس التدفق المنخفض بدقة في مختلف الصناعات.

الوسائط القابلة للتطبيق:
المواد المضافة، الوقود، خزانات التعويم في معالجة المياه، مثبطات التآكل، المحفزات، المستحلبات، الزيوت، الشحوم، العطور، المواد اللاصقة، المذيبات، الحبر، المبيدات الحشرية، وبعض السوائل عالية اللزوجة.

الصناعات التطبيقية:
السيارات، الفضاء، التعدين، الطاقة، الكيماويات، الأدوية، الأغذية، الطلاء، البترول، حماية البيئة، الطباعة، وغيرها.
مناسب بشكل خاص لقياس تدفق الوسائط عالية اللزوجة مثل الزيت الثقيل، كحول البولي فينيل، الراتنج (يمكنه قياس السوائل التي تصل لزوجتها إلى 10,000 باسكال·ثانية).
صغيرة الحجم وخفيفة الوزن، مع اهتزاز وضوضاء منخفضة أثناء التشغيل، وأداء مستقر، وقادرة على قياس التدفق الدقيق في الأنابيب ذات القطر الصغير.
تدفق بدء منخفض، ونسبة انخفاض واسعة، ومناسبة لقياس السوائل ذات التقلبات الكبيرة، ودقة عالية لا تتأثر بتغيرات الضغط أو التدفق، وأداء مستقر، وعمر طويل، وقدرة تدفق عالية.
قياس الراتنج والغراء
قياس الزيت الهيدروليكي وزيت التشحيم والشحم
قياس زيت الوقود
قياس النيتروجين السائل والمبردات والمذيبات
قياس الزيوت الصالحة للأكل وزيت السمك وحشو الأغذية
قياس السوائل الكيميائية والمضادة للتآكل
أنظمة التحكم في جرعات السوائل
درجة الحرارة المتوسطة: -30...80℃ (تخصيص درجة حرارة عالية: 150℃)
مقاومة الضغط القياسية: 5 ميجا باسكال
تخصيص الضغط العالي: 40 ميجا باسكال (مادة الفولاذ المقاوم للصدأ)

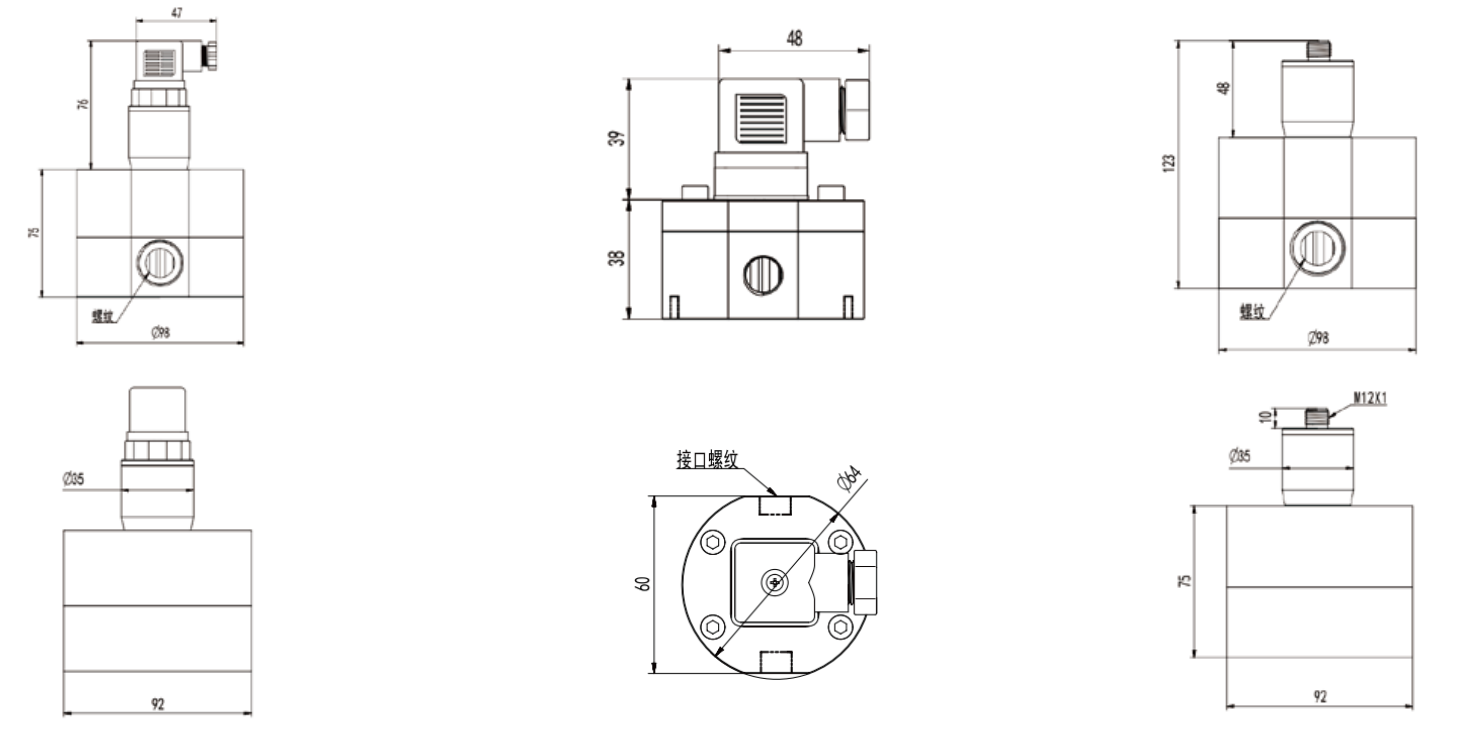

المبدأ والميزات مخطط الأسلاك رسم الأبعاد جدول الاختيار

يتميز مستشعر تدفق التروس المصغر SN55B بتروس بيضاوية مزدوجة مدمجة. عند دخول السائل إلى حجرة القياس، يُحرك التروس للدوران. يكون حجم السائل الملتقط بين كل سن وجدار الحجرة متساويًا.
من خلال الكشف عن عدد أسنان التروس التي تمر عبر المستشعر، يمكن تحديد حجم السائل المتدفق
. وهو مناسب بشكل خاص لقياس الوسائط عالية اللزوجة.

خرج النبضة
مقاومة عالية للضغط (1.0–45 ميجا باسكال)
قادرة على قياس وسائط اللزوجة المختلفة
دقة عالية وقابلية عالية للتكرار
نسبة تخفيض واسعة (1:100)
نطاق قياس واسع
مقاومة قوية للتآكل والتلوث (الأحماض/القلويات)

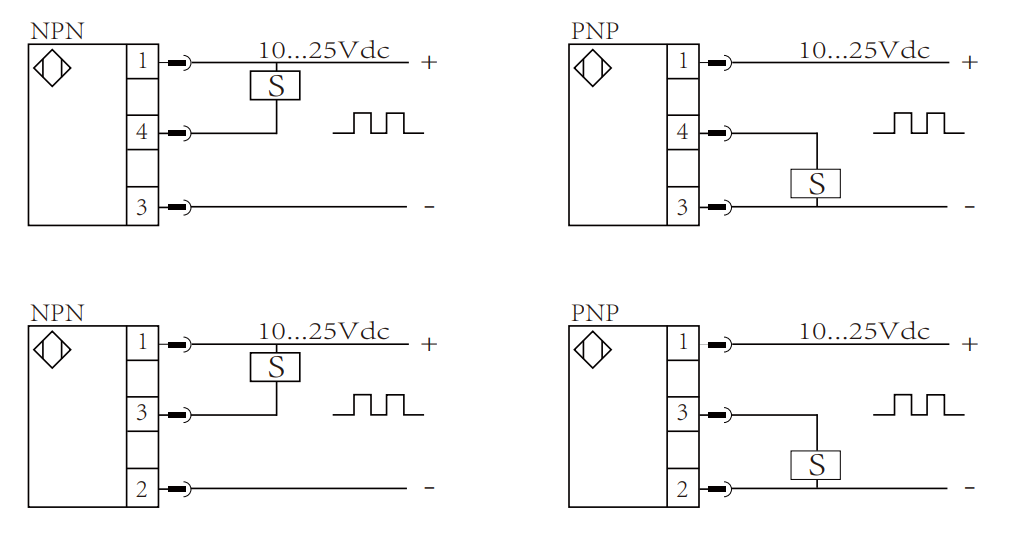

إشارة دبوس
القوة + 1
نبض 3

SN55B-

ب

أ2

ص

إكس

ب

وصف

SN55B-











مستشعر تدفق التروس البيضاوي المصغر من سلسلة SN55B



أ









موصل



ب









هيرشمان



ج









النوع المدمج (مخرج 4-20 مللي أمبير فقط، مخرج 1-5 فولت غير متوفر)



هـ









لا يوجد شاشة LED





أ1







نطاق التدفق (الخيط المقابل):

0.003–0.8 لتر/دقيقة (خيط داخلي G1/8)





أ2







نطاق التدفق (الخيط المقابل):

0.003–2 لتر/دقيقة (خيط داخلي G1/4)





أ5







نطاق التدفق (الخيط المقابل):

0.004–4 لتر/دقيقة (خيط داخلي G1/4)





أ8







نطاق التدفق (الخيط المقابل):

0.1–10 لتر/دقيقة (خيط داخلي G1/4)





أ8.1







نطاق التدفق (الخيط المقابل):

0.01–10 لتر/دقيقة (خيط داخلي G1/4)





أ9







نطاق التدفق (الخيط المقابل):

0.2–20 لتر/دقيقة (خيط داخلي G1/2)





أ9.1







نطاق التدفق (الخيط المقابل):

0.02–18 لتر/دقيقة (خيط داخلي G3/8)





أ10







نطاق التدفق (الخيط المقابل):

0.03–20 لتر/دقيقة (خيط داخلي G1/2)





أ15







نطاق التدفق (الخيط المقابل):

0.8–80 لتر/دقيقة (خيط داخلي G3/4)





أ15.1







نطاق التدفق (الخيط المقابل):

0.05–80 لتر/دقيقة (خيط داخلي G3/4)





أ20







نطاق التدفق (الخيط المقابل):

0.1–120 لتر/دقيقة (خيط داخلي G1)





أ25







نطاق التدفق (الخيط المقابل):

1–250 لتر/دقيقة (خيط داخلي G1-1/4)





أ30







نطاق التدفق (الخيط المقابل):

2–380 لتر/دقيقة (خيط داخلي G1-1/2)







ص





خرج نبضة PNP







ن





خرج نبضي NPN







4





خرج 4-20 مللي أمبير







1





خرج 1-5 فولت









ل



مادة الجسم: الألومينا









إكس



مادة الجسم: الفولاذ المقاوم للصدأ 304









ص



مادة الجسم: PP











ب

النسخة القياسية











ت

تخصيص درجات الحرارة العالية











ص

التخصيص عالي الضغط

جدول الاختيار مخصص لاختيار المعلمات فقط. يُصنع المنتج النهائي بناءً على الكود المقابل للمعلمات المختارة.
