مقياس التدفق بالموجات فوق الصوتية المثبت بمشبك – SN53F

Product introduction

المبدأ والميزات:

تم تصميم هذا المنتج خصيصًا لقياس تدفق السوائل المختلفة داخل الأنابيب، مما يتيح مراقبة التدفق في الوقت الفعلي أثناء الإنتاج. ويقوم بإخراج إشارات رقمية وتناظرية، ويشارك في قياس العمليات والتحكم فيها.

مخرج PNP/NPN قابل للتبديل

يتم تثبيت مقياس التدفق على السطح الخارجي للأنبوب — دون الحاجة إلى تعديل خط الأنابيب.

لا تتطلب معرفة مهنية؛ يمكن إجراء التثبيت والقياس من خلال التنقل في القائمة.

لا توجد أجزاء متحركة، ولا يحدث فقدان للضغط، ويمكن تركيبها وتشغيلها دون إيقاف الإنتاج.

الصناعات الرئيسية:

أشباه الموصلات، الأغذية، الأدوية، مياه الشرب، المنظفات، صباغة المنسوجات، المنتجات الكيميائية، إلخ.

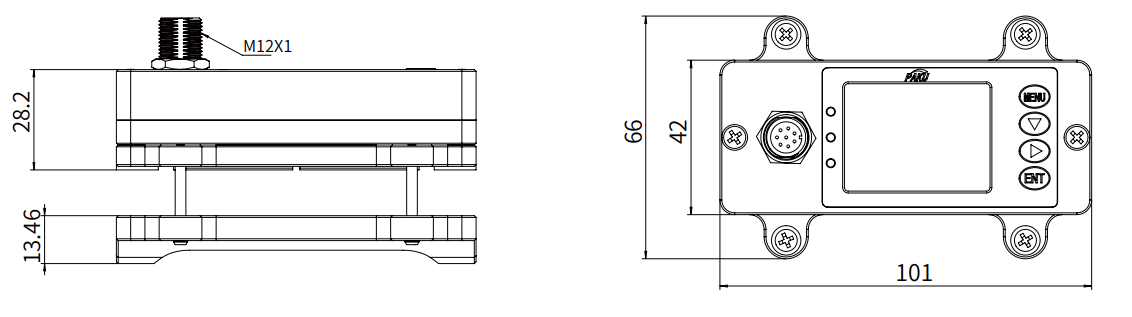

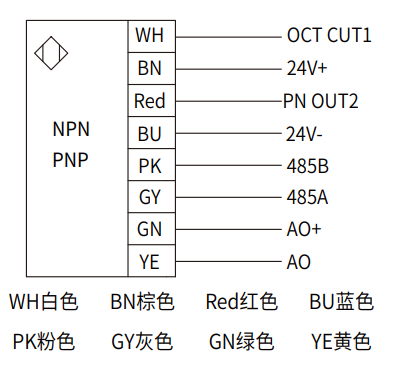

تقييم مدى الملاءمة المتوسطة الوسائط القابلة للتطبيق الأنابيب القابلة للتطبيق مخطط لوحة مخطط الأسلاك رسم الأبعاد المواصفات الفنية جدول المعلمات جدول اختيار النموذج

يتدفق السائل بشكل ثابت داخل الأنبوب

يتم الحفاظ على الضغط عند 0.3 ميجا باسكال

لا توجد فقاعات (أو تجويف) يتم إنشاؤها بواسطة التدفق

لقد تم استخدام هذا المنتج بنجاح مع العديد من السوائل الأخرى.

يُستخدم بشكل رئيسي لقياس ومراقبة المياه (ماء الصنبور، الماء المُنقّى، الماء فائق النقاء). وفي التطبيقات المُتنامية، يُستخدم أيضًا في مُختلف الأحماض، والقلويات، والسوائل العضوية، والمُذيبات الكيميائية، والكحوليات، ومياه الشرب، وغيرها.

تتضمن الأمثلة:
حمض الكبريتيك المخفف، السائل الأبيض (بايجيو)، الهيدروكربونات، الإيثانول، محلول كلورات الصوديوم، كربونات الصوديوم، ثلاثي إيثانول أمين، إيثيلين ديامين، أكسيد البروبيلين، والمزيد.

الأنابيب المعدنية: الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الأنابيب المعدنية العامة
الأنابيب البلاستيكية: PVDF، PVC/CPVC، PPR، PPH، PFA/PU، HDPE



دقة القياس ±2.0% (0.03 م/ث – 5.0 م/ث)
نطاق سرعة التدفق 0.1 م/ث – 5.0 م/ث
الخطية ±2.0% (0.03 م/ث – 5.0 م/ث)
القدرة على التكرار 0.80%
وقت الاستجابة 500 مللي ثانية
لغة القائمة الصينية المبسطة، الصينية التقليدية، الإنجليزية
وحدات العرض يدعم الوحدات المترية والإمبراطورية: م³/ساعة، لتر/دقيقة، مل/دقيقة، جالون/دقيقة، لتر/ساعة (افتراضي: م³/ساعة)
البيانات المعروضة التدفق اللحظي، السرعة اللحظية، الإجمالي الصافي، الإجمالي الفردي، الحد الأقصى/الحد الأدنى اليومي، الإجمالي اليومي/الشهري/السنوي
المُراكم مُراكم تدفق مكون من 7 أرقام
الاحتفاظ بالبيانات 10 سنوات و 64 شهرًا و 64 يومًا

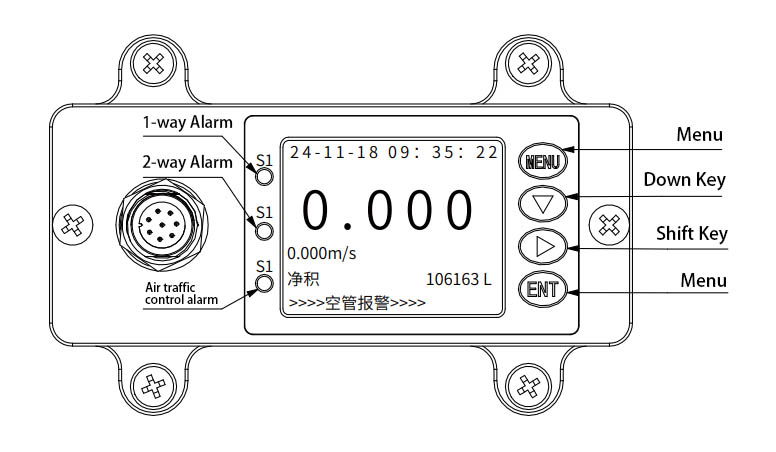

مفاتيح التشغيل 4 أزرار لمسية
بطارية التقويم سي آر 1220
مزود الطاقة 24 فولت تيار مستمر @ 3 وات
المخرج التناظري 4–20 مللي أمبير، أقصى حمل 600 أوم
واجهة الاتصال RS485، يدعم بروتوكول Modbus RTU
مخرجات التنبيه إنذارات الحد الأعلى/الأدنى لـ OCT، خرج النبضة (اختياري)
مخرج التتابع مخرج التتابع
الوسائط المتوافقة الماء والمحاليل والكواشف الكيميائية (الشوائب ≤4%)
حماية الدخول IP54 / IP65
طريقة التثبيت نوع المشبك المتكامل، يتم تثبيته بالبراغي عبر المشبك العلوي والسفلي + وحدة المضيف
حجم الأنبوب DN015–DN040
المواد المبللة المواد المبللة
درجة حرارة متوسطة النوع المتكامل: من -10 درجة مئوية إلى 50 درجة مئوية
درجة الحرارة المحيطة من -10 درجة مئوية إلى 50 درجة مئوية
الرطوبة المحيطة 0%–95% رطوبة نسبية، غير متكثفة
توافق اللزوجة <300 سنتي ستوك (مم²/ثانية)

مادة الأنابيب

القطر الداخلي الاسمي للأنبوب

نطاق القطر الخارجي المناسب للمشبك (مم)

نطاق معدل التدفق (0.03~5 م/ث) (م³/ساعة)

بولي كلوريد الفينيل/الفولاذ المقاوم للصدأ/الفولاذ الكربوني

DN15

18~21

0.02~3

نحاس

بولي كلوريد الفينيل/الفولاذ المقاوم للصدأ/الفولاذ الكربوني

DN20

25~29

0.04~5.5

نحاس

بولي كلوريد الفينيل/الفولاذ المقاوم للصدأ/الفولاذ الكربوني

DN25

32~36

0.05~9

نحاس

25~29

بولي كلوريد الفينيل/الفولاذ المقاوم للصدأ/الفولاذ الكربوني

DN32

39~43

0.09~15

نحاس

32~36

بولي كلوريد الفينيل/الفولاذ المقاوم للصدأ/الفولاذ الكربوني

DN40

39~43

0.13~23

نحاس

50~54



SN53F-











تفاصيل

SN53F-











مقياس التدفق بالموجات فوق الصوتية المشبك من سلسلة SN53F



015









قطر الأنبوب: DN015



020









قطر الأنبوب: DN020



025









قطر الأنبوب: DN025



032









قطر الأنبوب: DN032



040









قطر الأنبوب: DN040





أ1







الأنابيب المعدنية:

أ1: أنابيب الفولاذ المقاوم للصدأ

أ2: أنابيب الفولاذ الكربوني

A3: أنبوب النحاس





ب1







الأنابيب البلاستيكية: B1:PVDF، B2:PVC/CPVC، B3:PPR، B4:PPH، B5:PFA/PU، B6:HDPE







أ





سمك جدار الأنبوب: مم









دي سي



مصدر الطاقة: 24 فولت تيار مستمر











أ

مخرجان للتبديل











ب

مخرجان للمفتاح + مخرج تناظري (4–20 مللي أمبير)











ج

اتصالات RS485











د

خرج النبض

*يرجى الإشارة إلى الوسيط المقاس عند الطلب.

* هذا الجدول مخصص لضبط المعلمات فقط. سيتم تصنيع المنتج بناءً على رموز المعلمات المحددة.
