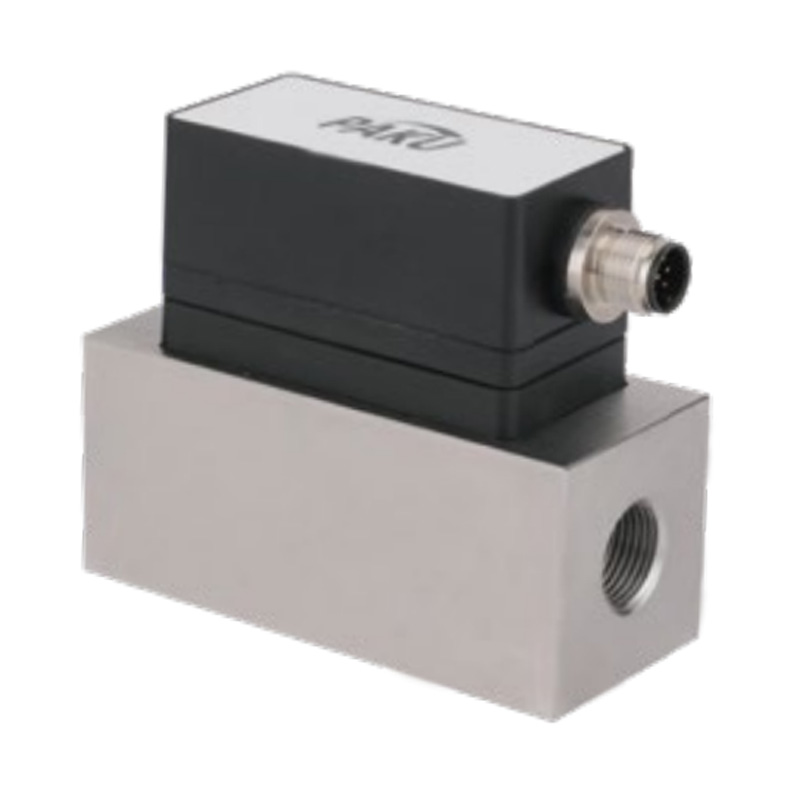

مستشعر تدفق دوامي ذكي - SN53C

PREV: أدخل مستشعر درجة حرارة تدفق المكره - SN52H
NEXT: مستشعر تدفق التروس البيضاوي المصغر – SN55B

Product introduction

المبدأ والميزات:

يعتمد مستشعر التدفق الدوامي الذكي ودرجة الحرارة من سلسلة SN53C على مبدأ شارع الدوامات كارمان. شارع الدوامات كارمان هو ظاهرة لاحظها ودرسها العالم المجري الأمريكي فون كارمان في عام 1911: عندما يتدفق سائل عبر جسم غير انسيابي، تتشكل أزواج من الدوامات المتناوبة ذات اتجاهات دوران متعاكسة على جانبي الموجة خلف الجسم. هذه الدوامات دورية ومتناوبة، وترددها يتناسب مع سرعة السائل. هذه هي ظاهرة شارع دوامات كارمان، والعلاقة المحددة هي Sr = f·d / V.

يستخدم مقياس التدفق الدوامي هذا المبدأ لتحديد سرعة السائل أو معدل التدفق عن طريق قياس تردد تساقط الدوامات. يتميز بحجمه الصغير وسهولة تكوينه. بفضل الدائرة الذكية المدمجة، يتيح ضبط إنذارات التدفق العلوية والسفلية بحرية، ويدعم المراقبة عن بُعد للتدفق في الوقت الفعلي، ويسمح بضبط جميع المعلمات في الموقع.

كما أنه يستخدم مستشعرًا عالي الدقة لقياس درجة الحرارة. تتم معالجة الإشارة بواسطة دائرة خلفية وتحويلها إلى إشارة كهربائية صناعية قياسية للإخراج والعرض. يمكن ضبط إنذارات درجة الحرارة العليا والسفلى بحرية، كما يدعم المراقبة عن بُعد لدرجة الحرارة في الوقت الفعلي، ويمكن ضبط جميع المعلمات في الموقع.

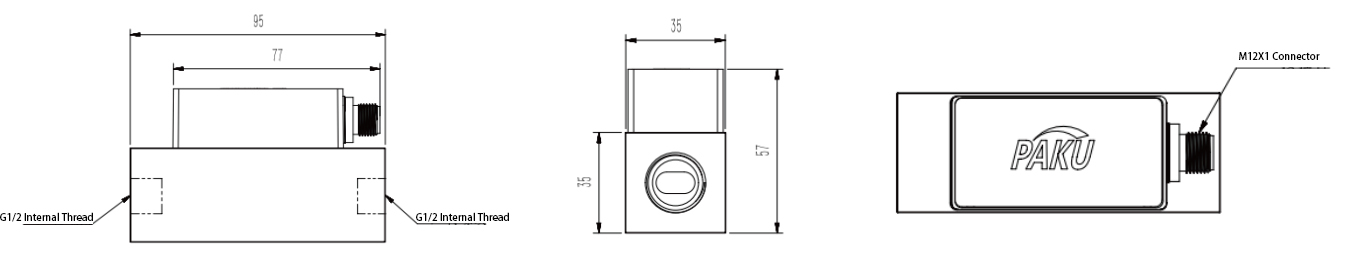

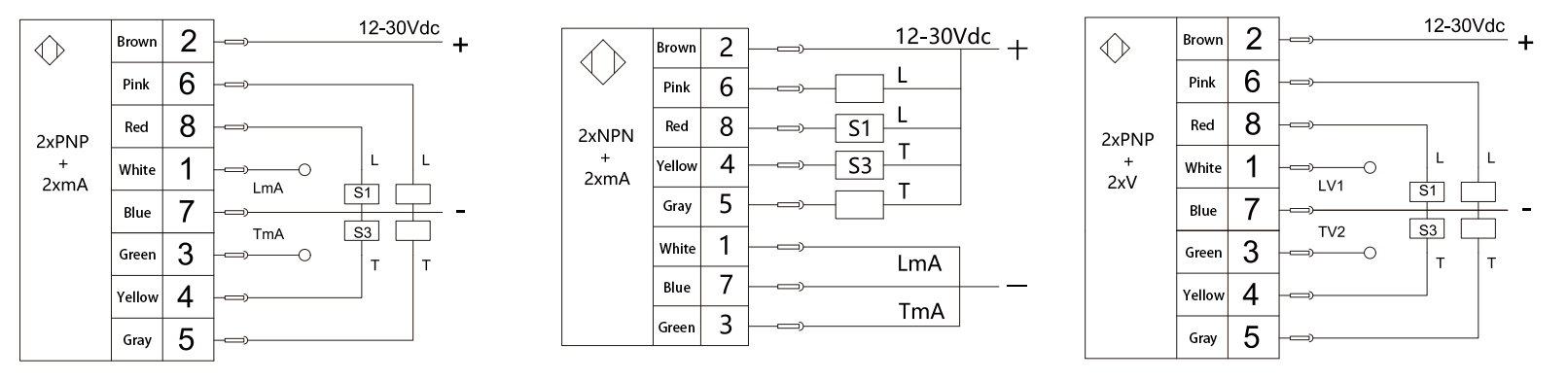

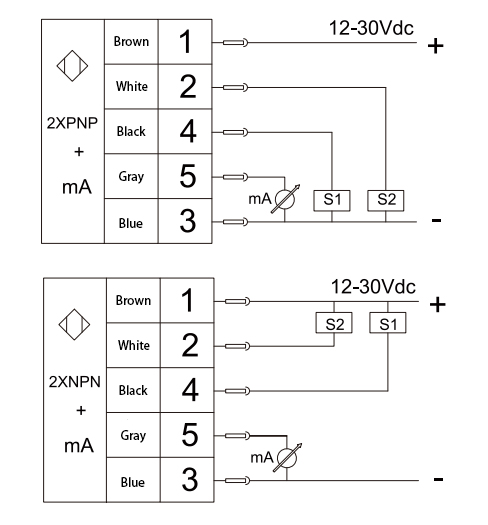

المواصفات الفنية رسم الأبعاد مخطط الأسلاك (5 نوى) مخطط الأسلاك (8 نوى) جدول الاختيار

الوسيلة المناسبة		سائل (اللزوجة أقل من 3mPa·s [3cP])
نطاق التدفق		0.5–4 لتر/دقيقة
درجة حرارة متوسطة		0–90 درجة مئوية (غير متجمد وغير مكثف)
وحدات العرض		التدفق اللحظي: لتر/دقيقة التدفق الإجمالي: لتر/دقيقة
دقة		العرض: ±5% الإخراج التناظري: ±3%
القدرة على التكرار		±1%
مقاومة الضغط		15 بار
فقدان الضغط		أقل من 45 كيلو باسكال عند الحد الأقصى للتدفق
مخرج التبديل	الناتج	2 مخرجات PNP أو NPN
	أقصى تيار للحمل	80 مللي أمبير
	جهد مصدر الطاقة	تيار مستمر 12–24 فولت ±10%
	مخرج التبديل	0.5 ثانية / 1 ثانية / 2 ثانية
	حماية الإخراج	حماية من ماس كهربائي
	تدفق	وضع الهستيريسيس، وضع مقارنة الحد العلوي/السفلي، وضع الإخراج الكلي، وضع إخراج النبضة الكلية القابل للتحديد
	درجة حرارة	وضع الهستيريسيس، وضع مقارنة الحد العلوي/السفلي قابل للاختيار
جهد الخرج/تيار الخرج	جهد الخرج	جهد الخرج: 15 فولت معاوقة الخرج: 1 كيلو أوم
جهد الخرج/تيار الخرج	الناتج الحالي	خرج التيار: 420 مللي أمبير أقصى مقاومة للحمل: 300 أوم عند تيار مستمر 12 فولت، 600 أوم عند تيار مستمر 24 فولت

دبوس	لون الكابل	إشارة
1	بني	مزود الطاقة
2	أبيض	التبديل 2
3	أزرق	أرضي
4	أسود	المفتاح 1
5	رمادي	مللي أمبير / نبضة P

دبوس	لون الكابل	إشارة
1	أبيض	تدفق مللي أمبير
2	بني	مصدر الطاقة +
3	أخضر	درجة الحرارة مللي أمبير
4	أصفر	مفتاح درجة الحرارة T1
5	رمادي
6	لون القرنفل
7	أزرق	مصدر الطاقة −
8	أحمر	مفتاح L1

SN53C-	أ	ص	أ	ب	ت	وصف
SN53C-						مستشعر الدوامة الذكي من سلسلة SN53C
	أ					الموديل A: فولاذ مقاوم للصدأ مع شاشة عرض
	أ1					الموديل A1: مصنوع من الفولاذ المقاوم للصدأ بدون شاشة (لا يوجد وظيفة إخراج التبديل)
		ص				مخرج PNP (للطرز التي تحتوي على شاشة فقط)
		ن				مخرج NPN (للطرز المجهزة بشاشة فقط)
			أ			نطاق التدفق: 0.5–4 لتر/دقيقة الخيط: خيط داخلي G3/8
			أ1			نطاق التدفق: 0.5–4 لتر/دقيقة الخيط: خيط داخلي RC3/8
			ب			نطاق التدفق: 2–16 لتر/دقيقة الخيط: خيط داخلي G1/2
			ب1			نطاق التدفق: 2–16 لتر/دقيقة الخيط: خيط داخلي RC1/2
			ج			نطاق التدفق: 5–40 لتر/دقيقة الخيط: خيط داخلي G1/2
			ج1			نطاق التدفق: 5–40 لتر/دقيقة الخيط: خيط داخلي RC1/2
			د			نطاق التدفق: 10–100 لتر/دقيقة الخيط: خيط داخلي G1
			د1			نطاق التدفق: 10–100 لتر/دقيقة الخيط: خيط داخلي RC1
			ف			نطاق التدفق: 10–100 لتر/دقيقة الخيط: خيط داخلي G3/4
			فورمولا 1			نطاق التدفق: 10–100 لتر/دقيقة الخيط: خيط داخلي RC3/4
			ج			نطاق التدفق: 20–200 لتر/دقيقة الخيط: خيط داخلي G1
			جي1			نطاق التدفق: 20–200 لتر/دقيقة الخيط: خيط داخلي RC1
متوفر للطرز بدون شاشة				أ		1 مخرج تناظري 4–20 مللي أمبير (تدفق)
				ب		1 مخرج تناظري 1–5 فولت (تدفق)
				ج		اتصالات RS485 (التدفق)
				س		التدفق ودرجة الحرارة: مخرج واحد 4-20 مللي أمبير + مخرج واحد RS485
غير متوفر للطرز التي لا تحتوي على شاشة				د		2 مخرجات تناظرية 4-20 مللي أمبير (درجة الحرارة والتدفق)
				هـ		2 مخرجات تناظرية 1-5 فولت (درجة الحرارة والتدفق)
				هـ1		مخرج التبديل: مخرجان لمفتاح التدفق مخرج تناظري: 1 خرج تدفق 4-20 مللي أمبير
				هـ2		مخرج التبديل: مخرجان لمفتاح التدفق مخرج تناظري: 1 تدفق 1–5 فولت
				فورمولا 1		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح التدفق مخرج تناظري: 1 خرج تدفق 4-20 مللي أمبير
				ف2		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح التدفق مخرج تناظري: 1 تدفق 1–5 فولت
				ف3		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح التدفق مخرج تناظري: مخرج واحد لدرجة الحرارة 4–20 مللي أمبير
				ف4		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح التدفق مخرج تناظري: مخرج درجة حرارة واحد 1–5 فولت
				جي1		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح التدفق مخرج تناظري: مخرج واحد لدرجة الحرارة ومخرج واحد للتدفق 4-20 مللي أمبير
				جي 2		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح التدفق مخرج تناظري: مخرج واحد لدرجة الحرارة ومخرج واحد للتدفق 1–5 فولت
				ر1		مخرج التبديل: مخرجان لمفتاح التدفق + اتصال RS485
				ر2		مخرج التبديل: مخرجان لمفتاح درجة الحرارة + اتصال RS485
				ر3		مخرج التبديل: 1 درجة حرارة + 1 مخرج مفتاح تدفق + اتصال RS485
غير متوفر بدون وظيفة درجة الحرارة					ت	نطاق درجة الحرارة الافتراضية: 0–100 درجة مئوية
					ت…	نطاق درجة الحرارة المخصص متاح
