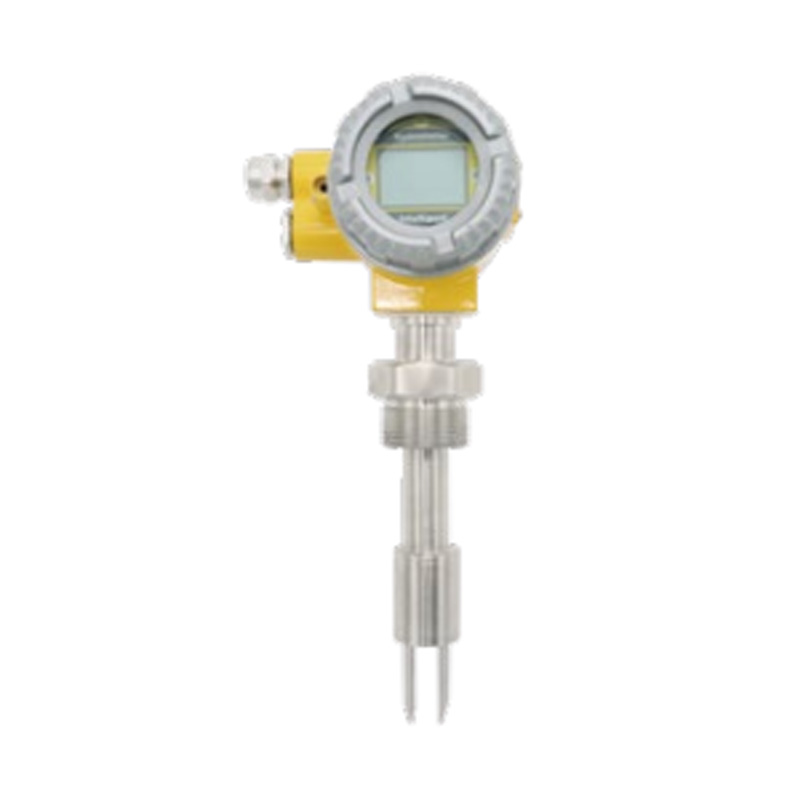

جهاز قياس كثافة رنين شوكة الرنين (مقياس التركيز) - LF100C

PREV: جهاز إرسال مستوى السعة RF من سلسلة LFP
NEXT: مفتاح مستوى المخرج المركزي المتخصص - LF22

Product introduction

تصميم الإدخال
يُركَّب جهاز قياس الكثافة (التركيز) بالإدخال المباشر، مما يجعله قابلاً للتطبيق على نطاق واسع لقياس كثافة الوسائط في خطوط الأنابيب والخزانات المفتوحة والحاويات المغلقة. تُحدَّد كثافة السوائل مباشرةً من خلال تردد اهتزاز شوكة الضبط المغمورة في الوسط. يوفر مستشعر درجة الحرارة المدمج تعويضًا حراريًا.

نطاق التطبيق
يُجري جهاز قياس الكثافة (التركيز) المُدخل قياسات كثافة فورية عبر الإنترنت. وهو مناسب للتحكم في العمليات حيث تكون الكثافة هي المعيار الرئيسي، أو لمراقبة الجودة بناءً على نسبة المحتوى الصلب أو نسبة التركيز. تشمل الصناعات النموذجية ما يلي:

البتروكيماويات
التخمير
معالجة الأغذية
المستحضرات الصيدلانية
معالجة المعادن (مثل: الطين، والكربونات، والسيليكات، إلخ)

تشمل التطبيقات المحددة ما يلي:

كشف الواجهات في خطوط الأنابيب متعددة المنتجات

قياس كثافة المخاليط المُحرَّكة

مراقبة نقاط النهاية في أوعية التفاعل

كشف الواجهات في الفواصل

يعمل المستشعر بناءً على مبدأ العنصر المهتز. شوكة الرنانة المغمورة هي جزء الاستشعار. يُثار الاهتزاز بواسطة جهاز كهرضغطي مُثبَّت في أحد طرفي الشوكة، بينما يُكتشف تردد الاهتزاز بواسطة جهاز كهرضغطي ثانوي في الطرف الآخر. تُضخِّم الدائرة الكهربائية في الأعلى الإشارة.

يتغير تردد الاهتزاز باختلاف كثافة السائل. وبالتالي، يمكن حساب كثافة السائل بدقة باستخدام الصيغة التالية:
D = K0+K1T+K2T2

حيث:
D = كثافة الوسط المقاس غير المعايرة (كجم/م³)
T = فترة الاهتزاز (ميكروثانية)
K0، K1، K2 = ثوابت المعايرة

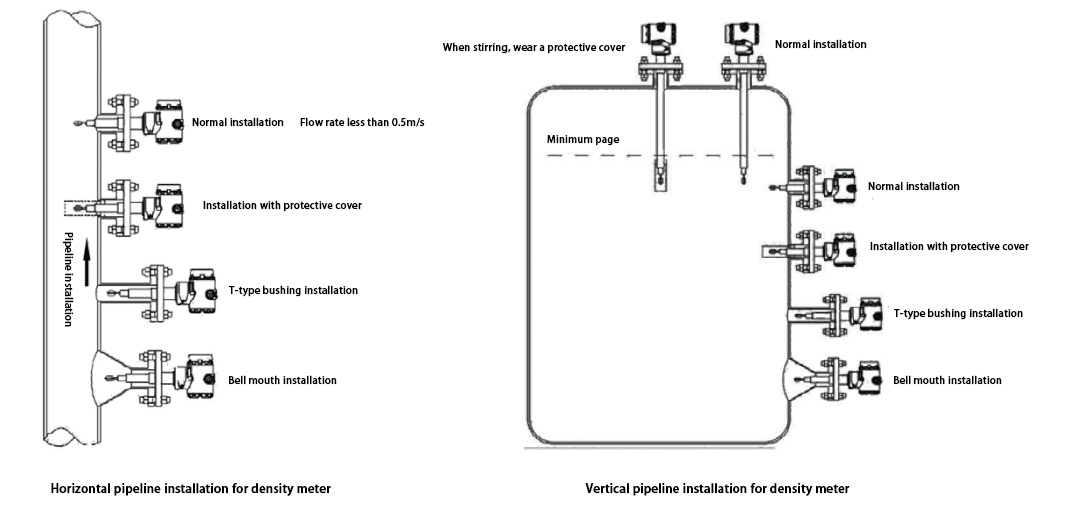

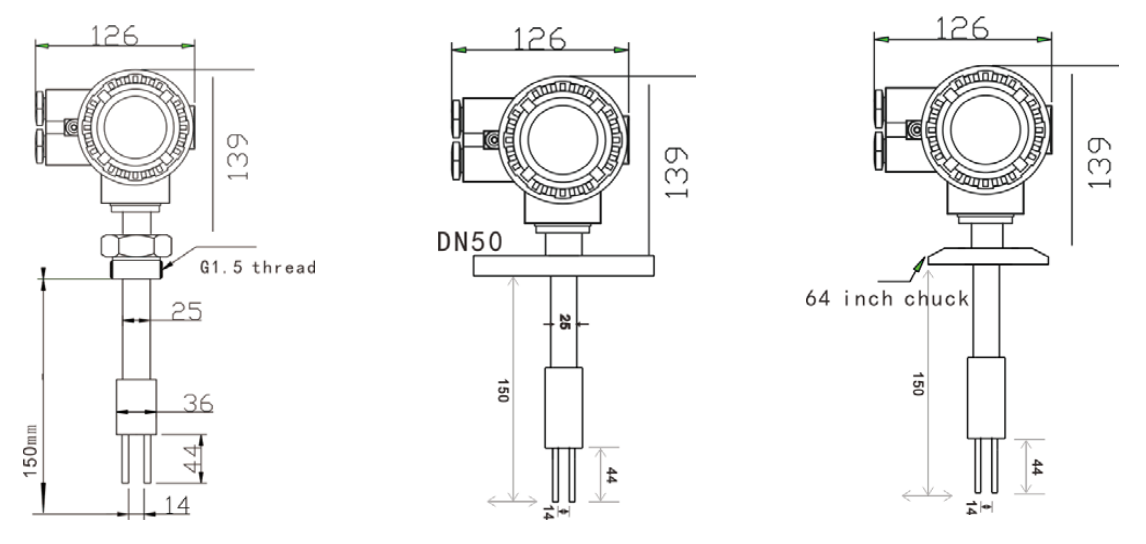

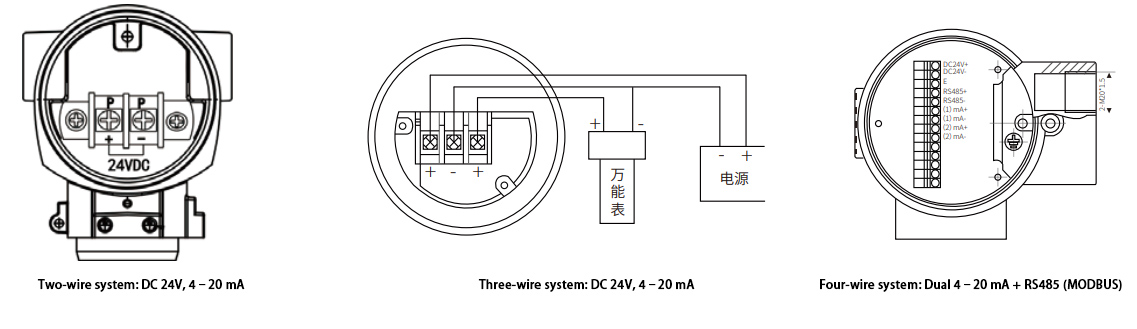

المواصفات الفنية مخطط الأسلاك مخطط الأسلاك مخطط التثبيت جدول اختيار النموذج

نطاق القياس	0 –2.5 جم/سم مكعب (0 –2500 كجم/م3)، 0~ 100.0%
نطاق المعايرة	0 –2.5 جم/سم مكعب (0 –2500 كجم/م3)، 0~ 100.0%
دقة القياس	±0.001 جم/سم مكعب (±1 كجم/م3)، ±0.5%
القدرة على التكرار	± 0.001 جم / سم مكعب (± 0. 1 كجم / م 3) ± 0. 1٪
نطاق درجة حرارة التشغيل	-50 درجة مئوية ~ +150 درجة مئوية
أقصى ضغط عمل	4 ميجا باسكال
نطاق لزوجة السوائل	0–2000 سنتي بواز
معامل درجة الحرارة	أقل من 0.1 كجم/م³/درجة مئوية (±0.5% بعد المعايرة)
تأثير الضغط	لا يُذكر
مستشعر درجة الحرارة المدمج	مستشعر رقمي مع تعويض درجة الحرارة
المواد المبللة	316L، 2205، 2507 الفولاذ المقاوم للصدأ، Hastelloy C، التيتانيوم، PTFE/PFA
طلاء الشوكة	المعيار: PTFE أو PFA
مزود الطاقة	24 فولت تيار مستمر، ≥50 مللي أمبير
المخرج التناظري	4-20 مللي أمبير، 0-1000 هرتز، RS485 Modbus RTU HART
دقة الإخراج (عند 20 درجة مئوية)	±0.1% من القراءة أو ±0.05% من النطاق الكامل
إمكانية تكرار الإخراج (من -40 درجة مئوية إلى +85 درجة مئوية)	± 0.05% FS
اتصالات العملية	DIN 50 PN16 خيط G1.5 بوصة، مشبك ثلاثي 3 بوصة، أنواع صحية IDF وRJT
	أنواع الصرف الصحي IDF وRJT
حماية الدخول	IP65
مواد الإسكان	سبائك الألومنيوم

LF100C-	أ	م	ل	أ	1	د	أ	أ	أ	م	تفاصيل
LF100C-											جهاز قياس كثافة الرنين بشوكة الرنين من سلسلة LF100C (جهاز قياس التركيز)
	أ										النوع القياسي
	ب										نوع مقاوم للانفجار (مستوى الحماية من الانفجار: Exd ia IIC T5 Ga؛ درجة الحماية: IP65)
		م									م20 × 1.5
		ج									G1/2
		ن									معاهدة حظر الانتشار النووي 1/2
		ج									أخرى (يرجى التحديد)
			ل								نوع اتصال العملية
			ف								مترابطة (01)DN50 (02)DN80 (03)DN100 (04) آحرون
			و								الأدوات الصحية 1 = مشبك 1.5 بوصة؛ 2 = مشبك 2 بوصة؛ 3 = مشبك 3 بوصة؛ 4 = أخرى
			ج								أخرى: يرجى التحديد
				أ							01 = 128 مم (قياسي) 02 = 150 ملم
				ب							امتداد القضيب: 70 مم ~ 3000 مم (اختياري)
				ج							امتداد الكابل: 1 ~ 8000 مم (الإصدار البعيد اختياري)
					1						الفولاذ المقاوم للصدأ 316
					2						طلاء مقاوم للتآكل: 316SS + PTFE
					3						طلاء مقاوم للتآكل: 316SS + PFA
					ج						1 = 2205 دوبلكس من الفولاذ المقاوم للصدأ 2 = هاستيلوي 3 = التيتانيوم 4 = الزركونيوم 5 = آخرون
						د					24 فولت تيار مستمر ± 10%
							أ				قناة واحدة 4-20 مللي أمبير 1 = سلكين 2 = أربعة أسلاك
							ب				2 قناة 4–20 مللي أمبير (أربعة أسلاك فقط)
							ج				RS-485 (modbus)
								أ			درجة الحرارة العادية: 0–100 درجة مئوية
								ب			درجة الحرارة العالية: 0–150 درجة مئوية (مشتت حراري اختياري بدرجة حرارة عالية)
									أ		الضغط الطبيعي: 0.2–0.3 ميجا باسكال
									ب		أقصى ضغط: ≤4 ميجا باسكال
										م	0—2.5 جم / سم³
										ي	0-100%
										ز	( ) متطلبات المستخدم الأخرى: يرجى التحديد
ملاحظة: جدول الاختيار مخصص لاختيار المعلمات فقط. يعتمد التكوين النهائي على المعلمات والرموز المقابلة للإنتاج.
