Magnetic Level Indicator - LF800

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

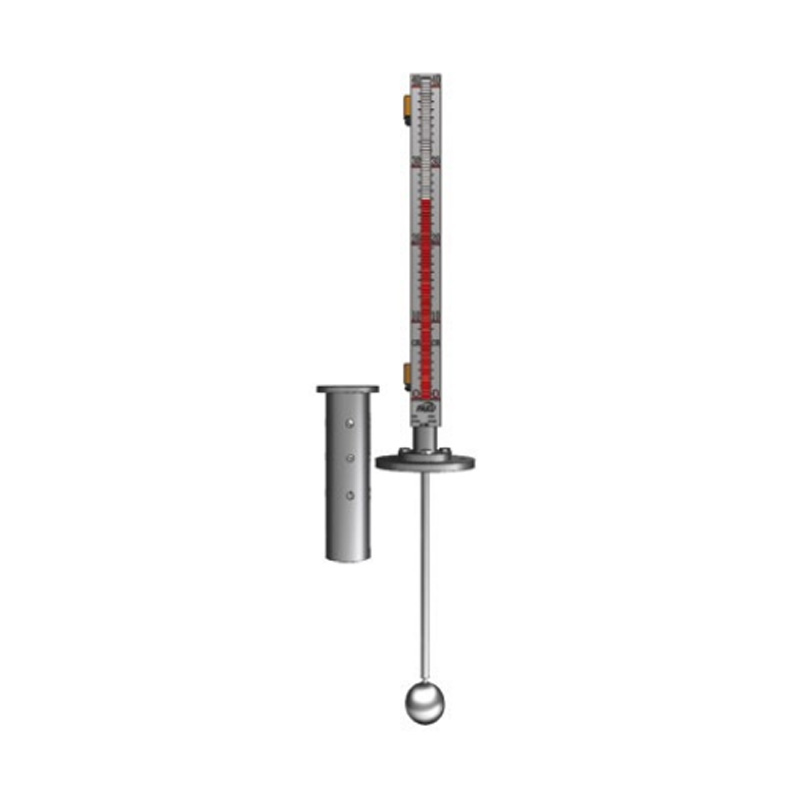

Product 3D Image
Get coupons
Product introduction

The LF800 series magnetic level indicator consists of a main body, a flap display panel (composed of red and white magnetic flaps), a float, flange covers, etc. It is used for liquid level measurement in various types of containers. It is suitable for applications such as high temperature, explosion-proof, corrosion-resistant environments, and food & beverage industries, serving both local and remote level indication and control.

The LF800 can achieve high sealing, leak-proof performance, and reliable level measurement under high temperature, high pressure, high viscosity, and highly corrosive conditions. It offers full-range measurement with no dead zones, clear display, and intuitive readings. With an optional level alarm and control switch, it can provide upper and lower limit alarms and controls. Equipped with a level transmitter, it converts the level/interface signal into a 2-wire 4–20 mA DC standard signal, enabling remote monitoring, indication, recording, and control.

LF800 series indicators adopt either top-mounted or side-mounted bypass tube installation. The main body is equipped with a magnetic flap display, level switch, and level transmitter. The magnetic unit is either placed inside the float or linked with the float via a rod. As the float moves with the liquid level, it flips the magnetic display flaps. The level switch activates at corresponding level points, while the level sensor outputs a resistance signal influenced by the float’s magnetic field. This resistance signal is then converted by a transmitter into a 4–20 mA current signal output.

المواصفات الفنية تطبيقات المنتج رسم الأبعاد تكوين الوظيفة واختيارها عدة طرق تثبيت شائعة تكوين الوظيفة والخيارات

نطاق القياس: 150–8000 مم

ضغط العمل: جوي؛ 1.6 ميجا باسكال؛ 4.0 ميجا باسكال؛ 6.4 ميجا باسكال؛ 10 ميجا باسكال

نوع الاتصال: شفة أو ملولبة

مادة الجسم: الفولاذ المقاوم للصدأ 304

مادة الغطاء: سبائك الألومنيوم

كثافة متوسطة: 0.8–1.0 جم/سم³

اللزوجة المتوسطة: ≤ 0.4 باسكال ثانية

درجة حرارة التشغيل: من -20 إلى 80 درجة مئوية

درجة الحرارة المتوسطة: من -20 إلى 100 درجة مئوية

مناسب لقياس مستوى مجموعة واسعة من السوائل؛ خيارات تركيب متنوعة

يتم عزل وسط القياس بشكل كامل عن آلية العرض؛ مما يوفر إغلاقًا ممتازًا ومنعًا للتسرب

قادرة على قياس الضغط العالي ودرجة الحرارة العالية بموثوقية عالية

شاشة عرض محلية متكاملة، ونقل عن بعد، ومفتاح التحكم في التنبيه، قابل للتعديل بالكامل

شريط عرض مضيء ثنائي اللون لإشارة واضحة ومستمرة ومباشرة على نطاق واسع؛ اتجاه عرض قابل للتعديل

أداء قوي مضاد للاهتزاز في البيئات ذات المستويات المتقلبة

هيكل بسيط، تركيب سهل، وتكاليف صيانة منخفضة
