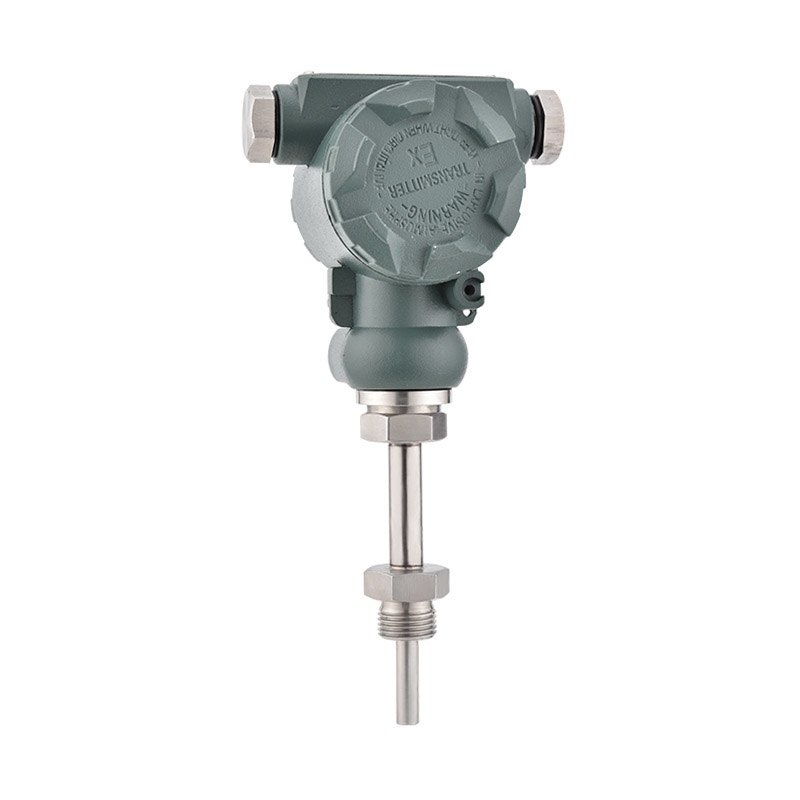

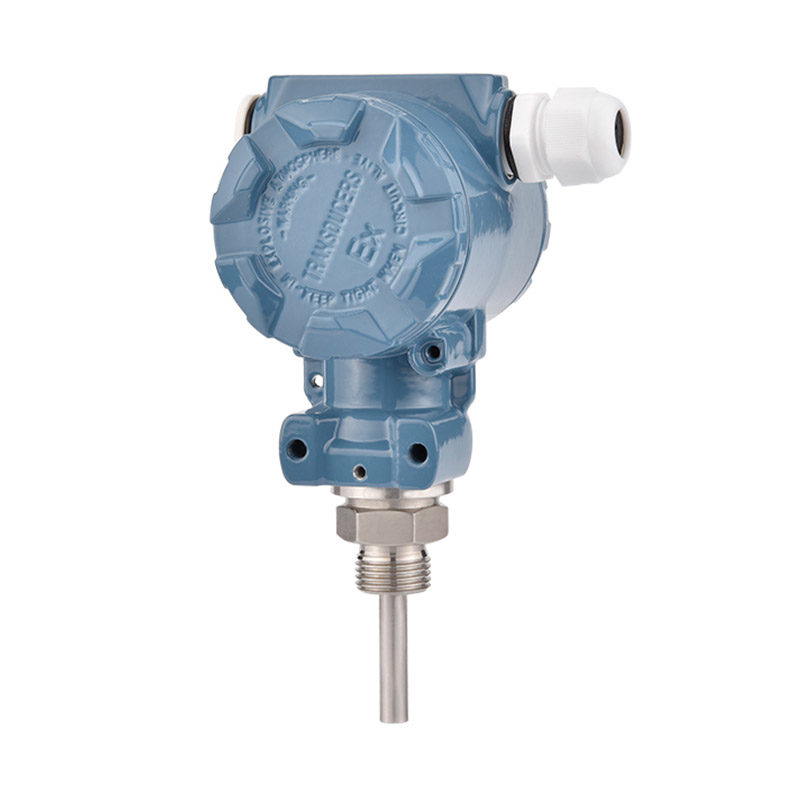

جهاز إرسال درجة الحرارة العام المقاوم للانفجار - T550

مقدمة المنتجات

T550 هو جهاز إرسال درجة الحرارة ذو نطاق قياس واسع. يستخدم مزدوجات حرارية أو PT100 RTD لقياس درجة الحرارة. تتم معالجة الإشارة بواسطة الدائرة الخلفية وتحويلها إلى خرج كهربائي صناعي قياسي. يسمح تصميم الغلاف المعدني بالكامل باستخدامه في بيئات صناعية مختلفة. يتوفر خرج HART اختياري. يمكن للمستخدمين اختيار إضافة شاشة رقمية LED أو LCD حسب الحاجة.

تطبيقات المنتج المعلمات الفنية مخطط الأسلاك رسم الأبعاد جدول الاختيار

مياه التداول / مياه التبريد
صناعة الصلب
صناعة النفط والغاز
تصنيع الآلات
معالجة المياه
صناعة الزجاج
منتج للأغراض العامة
نطاق القياس من -200...1800 درجة مئوية،
إخراج 4...20 مللي أمبير محدد من قبل المستخدم / إخراج PT100
بروتوكول HART اختياري
اتصالات عملية متعددة متوفرة
شاشة LED / LCD اختيارية مكونة من 4 أرقام
هيكل معدني بالكامل

المعايير الفنية:
مصدر الطاقة: 12...30 فولت تيار مستمر
نطاق القياس: -200...1800 درجة مئوية (نطاق محدد من قبل المستخدم)
إشارة الإدخال: ترموكبل: B، R، S، N، K، E، J، T
       RTD: PT100
إشارة الخرج: 4-20 مللي أمبير، 4-20 مللي أمبير + HART
الدقة: 0.2%FS، 0.5%FS
الدقة: 0.1 كيلو أوم
الشاشة: شاشة LCD مكونة من 4 أرقام
وقت الاستجابة: t50، 2.3 ثانية t90، 5.4 ثانية
مقاومة الحمل التناظرية: 500 أوم
الحماية الكهربائية: عكس القطبية، حماية من الحمل الزائد
درجة الحرارة المحيطة: -25...70 درجة مئوية
درجة الحماية: IP67
مادة الغلاف: الأجزاء المبللة: الفولاذ المقاوم للصدأ
التوصيل الكهربائي: أسلاك طرفية

T550- F... T     L G4H D1 /100 T

تفاصيل

T550-

جهاز إرسال درجة الحرارة للأغراض العامة من سلسلة T550



لا يوجد عرض



العرض المحلي

    F..

النطاق المخصص: -200...1800 درجة مئوية

      P

خرج مقاومة PT100

      P1

خرج مقاومة PT100 المدرعة



مخرج تناظري 4-20 مللي أمبير

      B

ترموكبل: PtRh30–PtRh6 (0-1600 درجة مئوية)

      R

ترموكبل: PtRh13–Pt (0-1300 درجة مئوية)

      S

ترموكبل: PtRh10–Pt (0-1300 درجة مئوية)

      N

المزدوجة الحرارية: NiCrSi–NiSi (0-1000 درجة مئوية)

      K

ترموكبل: NiCr–NiSi (0-900 درجة مئوية)

      E

ترموكبل: NiCr–Constantan (0-600 درجة مئوية)

      J

ترموكبل: Fe–Constantan (0-500 درجة مئوية)

      T

المزدوجة الحرارية: النحاس كونستانتان (0-350 درجة مئوية)

      H

مخرجات هارت

          L

طول أنبوب الرقبة 50 مم (غير مطلوب تحت 200 درجة مئوية)

          G4H

اتصال ملولب G1/4

          G2 H

اتصال ملولب G1/2

          K5H

مشبك صحي 50.5

          M2H

اتصال ملولب M20*1.5

          D...

وصلة الشفة DN25، الخيار: D25



خيط مخصص

          K

اتصال ملولب بحلقة دوارة (اختياري)

            D1

قطر المجس Φ6

            D2

قطر المجس Φ8

            D12

مسبار مخصص، على سبيل المثال، القطر φ12

              /L .. .

طول المجس المخصص L = مم (باستثناء الخيط)

              /100

طول المجس L = 100 مم (باستثناء الخيط)

                T

أنبوب الحماية (إذا تم تحديده، يتم تعيين طول الخيط والقضيب افتراضيًا على خيط الأنبوب الواقي)

* جدول الاختيار هو للإشارة إلى المعلمات فقط، والتسليم النهائي يعتمد على رمز المعلمة.
