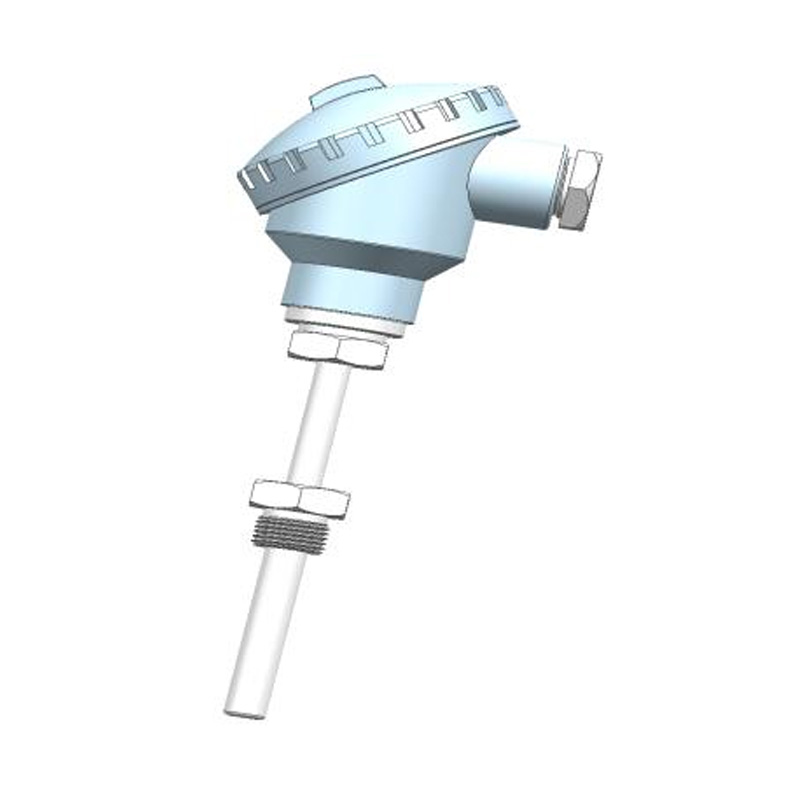

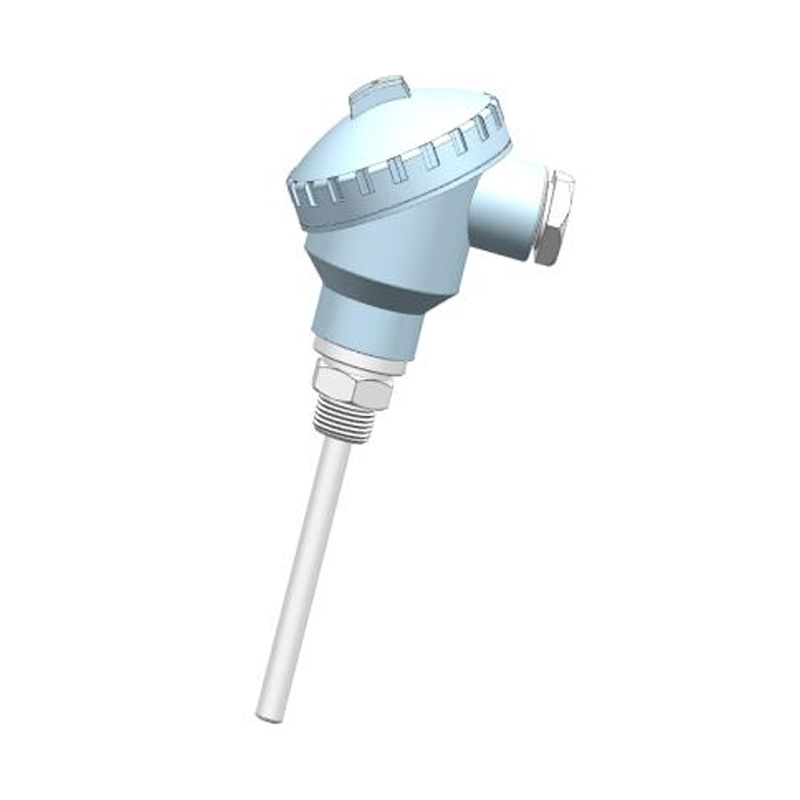

Product 3D Image
Get coupons

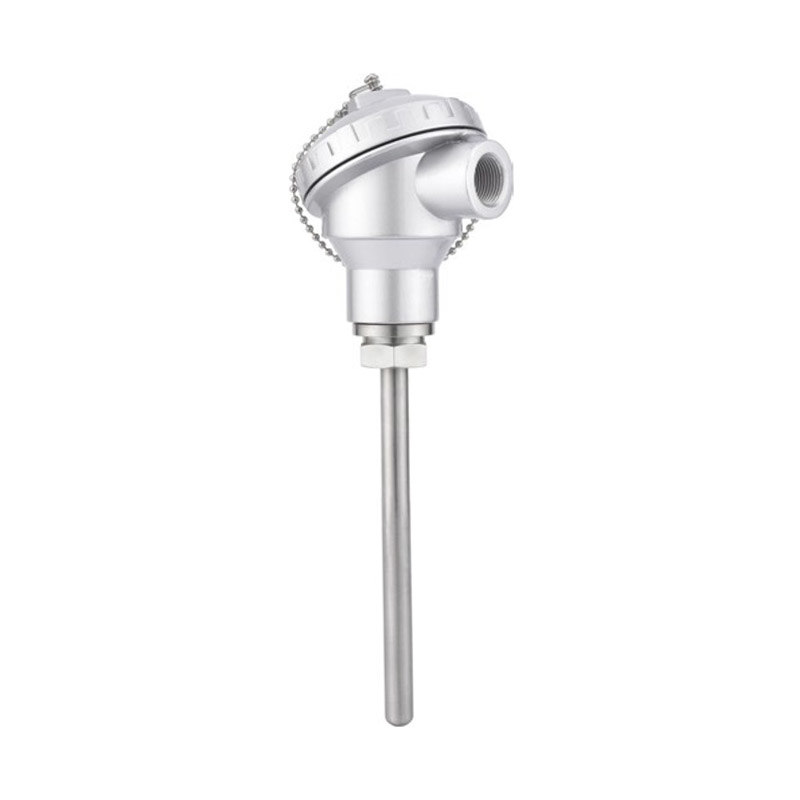

محول درجة الحرارة العالمي المزود بمزدوج حراري - T55D

Product introduction

T55D هو جهاز إرسال درجة الحرارة ذو نطاق قياس واسع. يتم قياس درجة الحرارة بواسطة مزدوج حراري أو مقاوم حراري PT100. تتم معالجة الإشارة بواسطة دائرة المعالجة الخلفية وتحويلها إلى إشارة كهربائية صناعية قياسية. تصميم الغلاف المعدني الفارغ يجعل هذه السلسلة من المنتجات قابلة للاستخدام في مجموعة متنوعة من المناسبات الصناعية. خرج HART اختياري. يمكن تدوير الجزء الإلكتروني للرأس، ويمكن للمستخدمين ضبط اتجاه مخرج الكابل وفقًا للمتطلبات.

المواصفات الفنية مخطط الأسلاك الشكل البعدي جدول الاختيار

- جهد مصدر الطاقة: 10... 30 فولت تيار مستمر
- استهلاك التيار: متوافق مع تيار إشارة الخرج (4... 20 مللي أمبير)
- خرج تناظري من نوع التيار ثنائي الأسلاك:
نوع الخرج: سلكان 4... 20 مللي أمبير
الحمل Ra (أوم): Ra ≤ (US-10)V/0.02A
الخطية: ≤ ±0.5% النطاق
المستشعر: PT100Class A (يمكن تخصيص PT1000)
- الدقة: ≤ ±0.2% النطاق
- درجة الحرارة:
درجة الحرارة المتوسطة: -200... 1800 درجة مئوية (ضمن هذا النطاق، كما يحدده
المستخدم)
درجة الحرارة المحيطة: -20... 80 درجة مئوية
درجة حرارة التخزين: -30... 100 درجة مئوية
- المواد: الغلاف: ألومنيوم مصبوب
جزء التلامس المتوسط: فولاذ مقاوم للصدأ 304
- درجة الحماية: IP65
- طريقة الإخراج: أسلاك طرفية

T55D- ف... ت ل جي 4 اتش     د1 /100 مواصفة
T55D-               سلسلة T55D لدرجة الحرارة العالمية
  ف...             نطاق مخصص: -200...1800 درجة مئوية
    ص           خرج مقاومة PT100
    ص1           مقاومة خرج PT100 من النوع المدرع
    ب           ترموكبل: بلاتين روديوم 30-
بلاتين روديوم 6 (0-1600 درجة مئوية)
    ر           ترموكبل: بلاتين روديوم
13-بلاتين (0-1300 درجة مئوية)
    س           ترموكبل: بلاتينيوم-روديوم 10-
    ن           المزدوجة الحرارية: Ni-Cr-Si - Ni-Si (0-1000 درجة مئوية)
    ك           المزدوجة الحرارية: Ni-Cr - Ni-Si (0-900 درجة مئوية)
    هـ           ترموكبل: Ni-Cr - Constantan (0-
    ج           ترموكبل: حديد - كونستانتان (0-500 درجة مئوية)
    ت           ترموكبل: نحاس-كونستانتان (0-
              مخرج تناظري 4-20 مللي أمبير
        ل       طول أنبوب الرقبة 50 مم
        ك       اتصال ملولب مع غلاف متحرك
          جي 4 اتش     اتصال خيط ذكر G1/4
          جي تو اتش     اتصال الخيط الذكر G1/2
          ك5ح     ظرف صحي خارجي 50.5
          م2ح     واجهة ملولبة M20*1.5
          د...     اتصال الشفة، DN25، اختيار النوع:
                خيط مخصص
            د1   قطر المجس هو Ф6
            د2   قطر المجس هو Ф8
            د12   مسبار مخصص على سبيل المثال القطر Φ 12
              /ل... طول المجس المخصص L= مم (بدون خيط)
              /100 طول المجس L هو 100 مم (بدون خيط)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
