مستشعر الضغط التفاضلي الدقيق-PN51C
الصفحة الرئيسية / منتجات / سلسلة الضغط / مستشعر الضغط / مستشعر الضغط التفاضلي الدقيق-PN51C

إذا كان لديكم أي أسئلة أخرى، يرجى الاتصال بالرقم 008602137566990 أو ملء استمارة الاستعلام.

احصل على قسائم

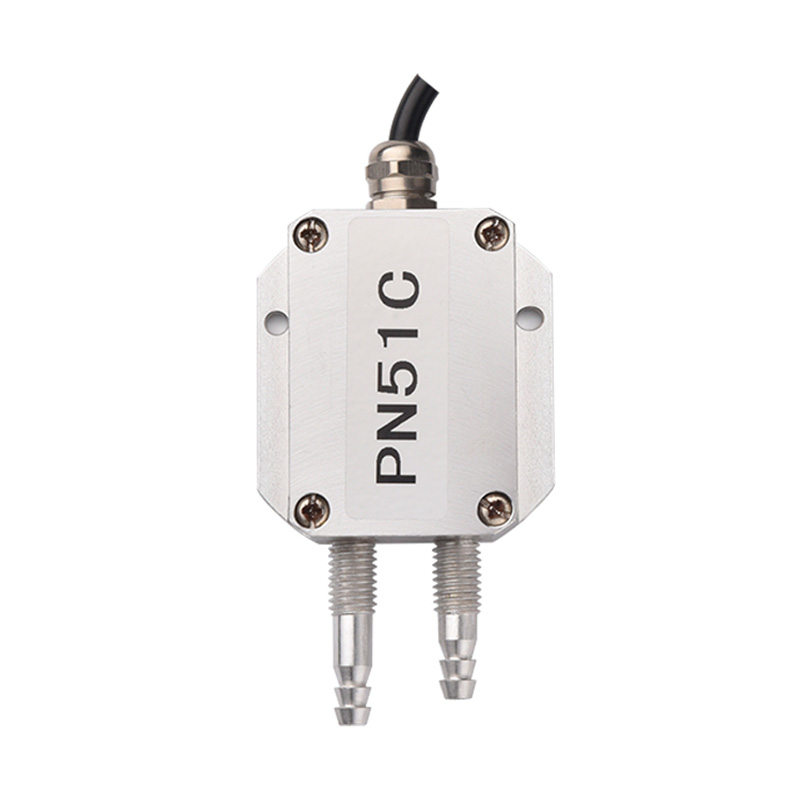

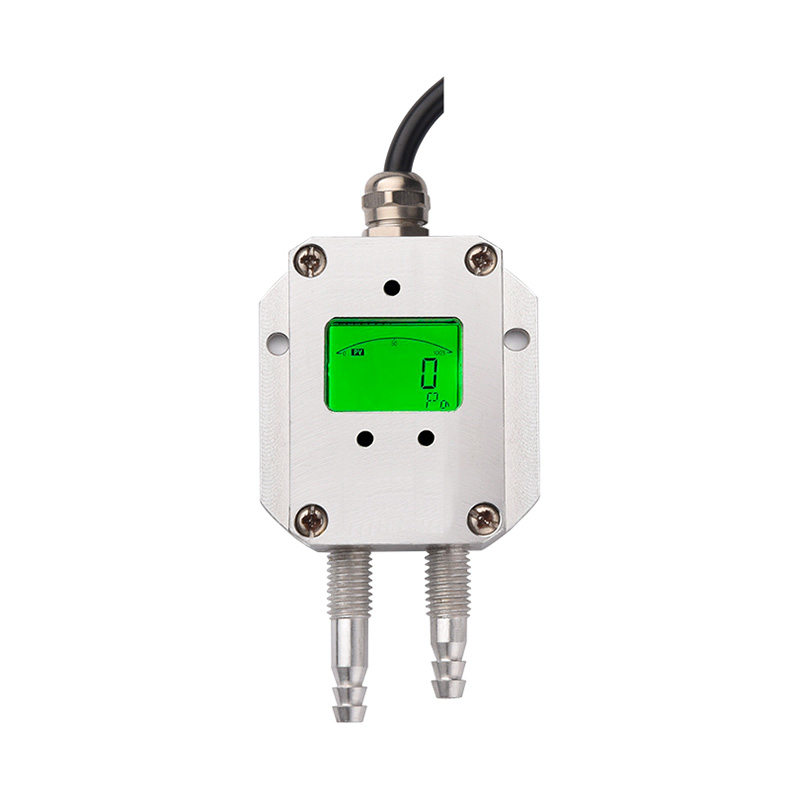

مستشعر الضغط التفاضلي الدقيق-PN51C

مقدمة المنتجات

يتكون جهاز إرسال الضغط التفاضلي السيليكوني المنتشر من سلسلة PN51C من مستشعر ضغط تفاضلي ودائرة مضخم متكاملة. يتميز الجهاز بثبات عالٍ وأداء قياس ديناميكي ممتاز. وهو مزود بمعالج دقيق عالي الأداء لتصحيح وتعويض عدم خطية المستشعر وانحراف درجة الحرارة، وتحقيق نقل رقمي دقيق للبيانات، وتشخيص المعدات الميدانية، والاتصال ثنائي الاتجاه عن بُعد، وغيرها من الوظائف، وهو مناسب للاستخدام في قياس ومراقبة السوائل والغازات. يتميز هذا الجهاز بنطاق واسع، مما يلبي احتياجات جميع أنواع المستخدمين. ويُستخدم على نطاق واسع في المعادن، والآلات، والبترول، والصناعات الكيميائية، ومحطات الطاقة، والصناعات الخفيفة، والأغذية، وحماية البيئة، والدفاع الوطني، والبحث العلمي في مختلف المجالات. مبدأ عمل جهاز إرسال الضغط التفاضلي السيليكوني المنتشر هو: يؤثر ضغط العملية على المستشعر، ويمثل المستشعر إشارة جهد خرج متناسبة مع الضغط، ثم يتم تحويل إشارة الجهد إلى إشارة قياسية تتراوح بين 4 و20 مللي أمبير عبر دائرة المضخم. توفر دائرة حماية مصدر الطاقة إثارة للمستشعر، ويستخدم المستشعر دائرة تعويض درجة حرارة دقيقة. يوضح الرسم التخطيطي لمبدأ عمله ما يلي:

شكل الأبعاد المواصفات الفنية جدول الاختيار

القدرة على المدى

0-100kpa

دقة ± 1%
مزود الطاقة

24VDC(12-32)VDC

إخراج الإشارة

4-20mA DC

الاستقرار طويل الأمد زائد أو ناقص 0.5٪ أو أقل من FS / سنة
ضغط الحمل الزائد ≤ 3 مرات من الضغط المقدر
نطاق درجة حرارة التشغيل

(-20~80)℃

PN51C- A A D مواصفة
PN51C-               سلسلة PN51C التفاضلية الرائعة
  A             المدى: 0...100 باسكال
  B             المدى: 0...200 باسكال
  C             المدى: 0...500 باسكال
  D             المدى: 0...1000 باسكال
  E             المدى: 0...2000 باسكال
  F             المدى: 0...5000 باسكال
  G             المدى: 0...10 كيلو باسكال
  H             المدى: 1000...200 باسكال
  I             المدى: 500...500 كيلو باسكال
  J         المدى: 1...1 كيلو باسكال
  K             المدى: - 2... 2 كيلو باسكال
  L             المدى: 5... 5 كيلو باسكال
  M             المدى: - 10... 10 كيلو باسكال
              الإخراج: 4-20 مللي أمبير
              الإخراج: 1-10 فولت
      A         الدقة: 1% FS
              قم بتثبيت موصل الباجودا مقاس 8 مم
          D     مصدر الطاقة: 16 و 32 فولت تيار مستمر
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
