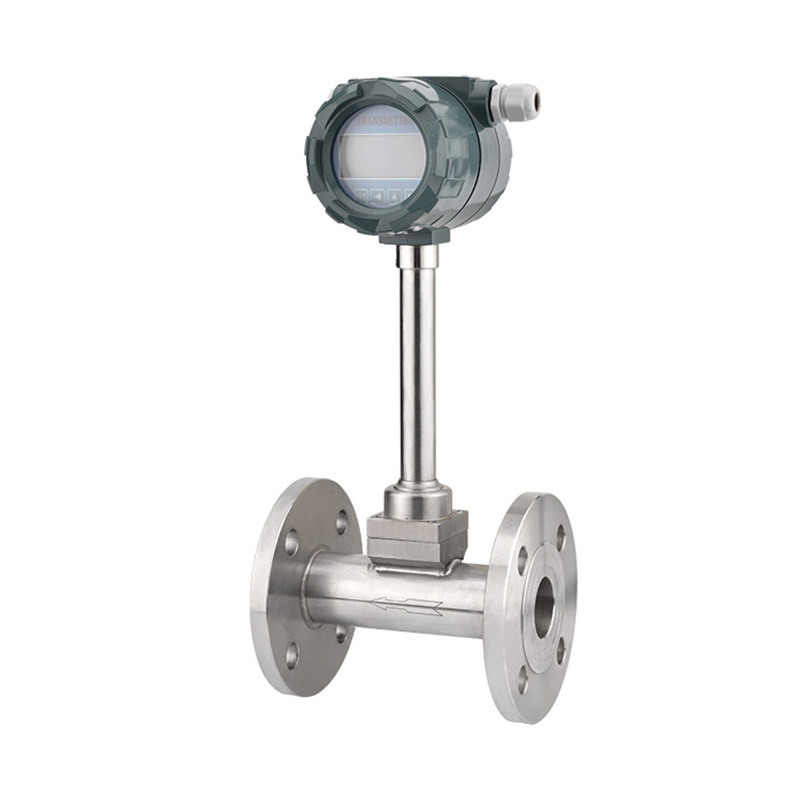

احصل على قسائممقياس التدفق الدوامي من سلسلة SN53 هو نوع من مقاييس التدفق من النوع السرعي المصنوع وفقًا لنظرية الدوامة كارمن، باستخدام مبدأ الاهتزاز الطبيعي للسوائل والبلورة الكهرضغطية أو المكثف التفاضلي كجزء للكشف.
يستخدم المنتج تقنية تفاضلية فريدة من نوعها، مع عزل وحماية وتصفية وغيرها من التدابير للتغلب على المنتجات المماثلة التي تعاني من ضعف مقاومة الزلازل والضوضاء واضطراب بيانات الإشارات الصغيرة وغيرها من المشاكل، ويستخدم تغليفًا فريدًا لمسبار الكشف باستخدام تقنيات جديدة وتدابير وقائية لضمان موثوقية المنتج.
يتميز المنتج بنوع أساسي، وتعويض درجة الحرارة والضغط لنوعين من القياس، والنوع الأساسي لقياس إشارة التدفق في حالة واحدة، وتعويض درجة الحرارة والضغط من النوع المتكامل يمكنه قياس درجة الحرارة والضغط وإشارة التدفق في وقت واحد، وبعد التعويض، ينتج تدفق الحجم القياسي أو تدفق الكتلة. هناك نوعان من الهياكل: نوع خط الأنابيب ونوع الإدخال. يمكن عرضه في الموقع أو نقله لمسافات طويلة، ويمكن ربطه بشبكة مع جهاز كمبيوتر لتحقيق إدارة مركزية. كل نوع له مواصفات عالية الحرارة والضغط ومقاومة للانفجار وغيرها، وهناك هيكل مقسم وكامل للتكيف مع وسائط القياس المختلفة وبيئة التثبيت.
يتميز هذا المنتج بمجموعة واسعة من المزايا مثل الدقة العالية وسهولة التركيب والصيانة والتكيف الواسع مع الوسط. يمكن استخدامه على نطاق واسع في صناعات البترول والكيماويات والمعادن والآلات والأغذية والورق والأدوية وتدفئة الأنابيب الحضرية وإمدادات المياه والغاز وغيرها من الصناعات في مجموعة متنوعة من السوائل منخفضة اللزوجة والغازات والبخار والسوائل أحادية الطور الأخرى وقياس العمليات وإدارة توفير الطاقة.
| عيار | DN15 - DN300 | ||||||||||||||||||||||||||
| قياس السوائل | البخار المشبع، البخار المسخن، السائل، الغاز | ||||||||||||||||||||||||||
| دقة | ±1.0، 1.5 (مقبس 2.5) | ||||||||||||||||||||||||||
| إمكانية تكرار القياس | 0.3 (R) | ||||||||||||||||||||||||||
| الضغط الاسمي | 1.6 ميجا باسكال، 2.5 ميجا باسكال، 4.0 ميجا باسكال وما فوق | ||||||||||||||||||||||||||
| درجة حرارة السائل | -40~250 درجة مئوية (النوع العادي)، 100~350 درجة مئوية (النوع ذو درجة الحرارة العالية) | ||||||||||||||||||||||||||
| إشارة الخرج | خرج نبضي ثلاثي الأسلاك أو تيار قياسي ثنائي الأسلاك 4-20 مللي أمبير | ||||||||||||||||||||||||||
| مزود الطاقة | +24 VDC | ||||||||||||||||||||||||||
| بيئة العمل | درجة الحرارة -25~60 درجة مئوية | ||||||||||||||||||||||||||
| رطوبة | ≤90 RH | ||||||||||||||||||||||||||

مولد دوامات غير انسيابي (سائل مقاوم) في السائل، ثم من الدوامة.
يُنتج جانبا مولد الدوامات بالتناوب صفين من الدوامات المنتظمة، والتي تُسمى دوامة كارمان ستريت كما هو موضح في الشكل (I).
ويُسمى هذا النوع من الدوامات دوامة كارمان ستريت كما هو موضح في الشكل (I).

أعمدة الدوامات مرتبة بشكل غير متماثل أسفل مولد الدوامات. لنفترض أن تردد
حدوث الدوامة هو f، وأن متوسط سرعة الوسط المقاس هو V، وأن مولد الدوامات يلتقي بسطح التدفق.
عرض مولد الدوامات عند d، وقطر جسم الطاولة عند D. وفقًا لمبدأ كارمان لشارع الدوامات، توجد العلاقة التالية:
f = StV/d.
المعادلة (1)
حيث: تردد مولد الدوامات المتولدة على جانب كامين،
ورقم ستروهال (عدد بلا أبعاد)
V هو متوسط سرعة تدفق السائل
d، وعرض مولد الدوامات.
يتضح أنه بقياس تردد فصل دوامة كامين، يمكن حساب التدفق اللحظي. ويمكن حساب
معدل التدفق اللحظي بقياس تردد فصل دوامة كامين للشارع. رقم ستروهال (St) هو مجهول بلا أبعاد، ويوضح الشكل (ii)
العلاقة بين رقم ستروهال (St) ورقم رينولدز (Re).

يمكن ملاحظة أنه يمكن حساب التدفق اللحظي بقياس تردد فصل دوامة كامين.
يُعد رقم ستروهال (St) مجهولاً بلا عوامل، ويوضح الشكل (II) العلاقة بين رقم ستروهال (St) وعدد رينولدز (
Re)
. N = عدد النبضات، Q = معدل التدفق الحجمي (م³).
| عيار الآلة (مم) |
السوائل | الغازات | |||||||||||||||||||||||||
| نطاق القياس (م³/ساعة) |
نطاق تردد الإخراج (هرتز) |
إشارة صغيرة | نطاق القياس (م³/ساعة) |
نطاق تردد الإخراج (هرتز) | إشارة صغيرة | ||||||||||||||||||||||
| 15 | 0.4 ~4 | 40 ~400 | 15 | 5.0-15 | 280 ~ 1200 | 100 | |||||||||||||||||||||
| 20 | 0.8 ~8 | 33 ~330 | 10 | 6 ~ 30 | 230 ~ 1100 | 80 | |||||||||||||||||||||
| 25 | 1.2~ 12 | 25 ~ 250 | 8 | 10.0~55 | 200 ~ 1200 | 70 | |||||||||||||||||||||
| 32 | 2.0 ~20 | 20 ~200 | 6 | 12 ~ 120 | 120 ~ 1200 | 60 | |||||||||||||||||||||
| 40 | 3.0~30 | 15 ~ 150 | 6 |
20~200 |
100 ~ 1000 | 50 | |||||||||||||||||||||
| 50 | 5.0~ 50 | 13 ~ 130 | 5 | 30~300 | 80 ~800 | 40 | |||||||||||||||||||||
| 65 | 8.0 ~80 | 9.7 ~97 | 4 | 50~500 | 60 ~600 | 30 | |||||||||||||||||||||
| 80 | 12~ 120 | 7.7 ~77 | 3 | 80 ~ 800 | 50 ~500 | 25 | |||||||||||||||||||||
| 100 |
20~200 |
6.7 ~67 | 2 | 120 ~ 1200 | 40 ~400 | 20 | |||||||||||||||||||||
| 125 | 30 ~300 | 5.0 ~50 | 2 | 200 ~2000 | 35 ~350 | 20 | |||||||||||||||||||||
| 150 |
40~400 |
3.8 ~38 | 1 | 300 ~ 3000 | 30 ~300 | 15 | |||||||||||||||||||||
| 200 | 75~750 | 3.0 ~30 | 1 | 500~ 5000 | 20 ~ 200 | 10 | |||||||||||||||||||||
| 250 | 110~ 1100 | 2.3 إلى 23 | 1 | 800~8000 | 16~ 160 | 5 | |||||||||||||||||||||
| 300 | 160~ 1600 | 2.0~20 | 1 | 1100~ 11000 | 13~ 130 | 5 | |||||||||||||||||||||
| القطر الاسمي (مم) |
نوع اتصال الشفة | ||||||||||||||||||||||||||
| طول المتر L (مم) |
ارتفاع المتر H (مم) |
القطر الخارجي للشفة D(مم) |
سمك الشفة C(مم) |
مسافة ثقب البراغي K(mm) |
قطر ثقب البراغي (مم) |
عدد ثقوب البراغي | مواصفات البراغي | مواصفات الأنابيب | |||||||||||||||||||
| 25 | 160 | 352 | 115 | 16 | 85 | 14 | 4 | M 12 | Φ32*3.5 | ||||||||||||||||||
| 32 | 160 | 352 | 140 | 18 | 100 | 18 | 4 | M 16 | Φ39*4.5 | ||||||||||||||||||
| 40 | 180 | 345 | 150 | 18 | 110 | 18 | 4 | M 16 | Φ48*4 | ||||||||||||||||||
| 50 | 180 | 350 | 165 | 19 | 125 | 18 | 4 | M 16 | Φ59*4.5 | ||||||||||||||||||
| 65 | 180 | 358 | 185 | 20 | 145 | 18 | 4 | M 16 | Φ74*4.5 | ||||||||||||||||||
| 80 | 180 | 365 | 200 | 20 | 160 | 18 | 8 | M 16 | Φ89*4.5 | ||||||||||||||||||
| 100 | 200 | 375 | 220 | 22 | 180 | 18 | 8 | M 16 | Φ 109*4.5 | ||||||||||||||||||
| 125 | 200 | 390 | 250 | 22 | 210 | 18 | 8 | M 16 | Φ 134*4.5 | ||||||||||||||||||
| 150 | 200 | 405 | 285 | 24 | 240 | 22 | 8 | M 16 | Φ 159*4.5 | ||||||||||||||||||
| 200 | 200 | 430 | 340 | 26 | 295 | 22 | 12 | M 16 | Φ219*9 | ||||||||||||||||||
| 250 | 250 | 455 | 405 | 28 | 355 | 26 | 12 | M24 | Φ273*11 | ||||||||||||||||||
| 300 | 460 | 28 | 410 | 26 | 12 | M24 | Φ325*12 | ||||||||||||||||||||
| * لا يأتي مقياس تدفق التوربينات من نوع اتصال الحافة مع حافة الأنبوب والمسامير، ويجب على المستخدمين الشراء بشكل منفصل. | |||||||||||||||||||||||||||
| القطر الاسمي (مم) |
نوع تثبيت الشفة | ||||||||||||||||||||||||||
| طول المتر L (مم) |
طول التركيب L (مم) |
ارتفاع المتر H (مم) |
القطر الخارجي للوجه النهائي D(مم) |
مواصفات الأنابيب | |||||||||||||||||||||||
| 15 | 70 | 106 | 381 | 55 | Φ18*1.5 | ||||||||||||||||||||||
| 20 | 70 | 106 | 381 | 55 | Φ25*2.5 | ||||||||||||||||||||||
| 25 | 70 | 106 | 381 | 55 | Φ32*3.5 | ||||||||||||||||||||||
| 32 | 70 | 106 | 381 | 55 | Φ39*3.5 | ||||||||||||||||||||||
| 40 | 85 | 121 | 381 | 80 | Φ49*4.5 | ||||||||||||||||||||||
| 50 | 85 | 121 | 391 | 90 | Φ59*4.5 | ||||||||||||||||||||||
| 65 | 85 | 121 | 405 | 105 | Φ74*4.5 | ||||||||||||||||||||||
| 80 | 85 | 116 | 420 | 120 | Φ89*4.5 | ||||||||||||||||||||||
| 100 | 85 | 118 | 440 | 140 | Φ109*4.5 | ||||||||||||||||||||||
| 125 | 90 | 124 | 465 | 168 | Φ134*4.5 | ||||||||||||||||||||||
| 150 | 102 | 135 | 492 | 192 | Φ159*4.5 | ||||||||||||||||||||||
| 200 | 102 | 150 | 548 | 248 | Φ219*9 | ||||||||||||||||||||||
| 250 | 115 | 166 | 605 | 300 | Φ273*11 | ||||||||||||||||||||||
| 300 | 130 | 185 | 651 | 350 | Φ325*12 | ||||||||||||||||||||||
| * المعلمات المذكورة أعلاه قابلة للتطبيق على مقياس تدفق الدوامة من نوع اتصال الحافة مع فئة مقاومة الضغط 1.6 ميجا باسكال. | |||||||||||||||||||||||||||
| SN53- | 1 | أ | 025 | ج | 2 | 2ب | 2 | 0 | أ | 1 | د | وصف مفصل | |||||||||||||||
| SN53- | مستشعر تدفق الدوامة من سلسلة SN53 | ||||||||||||||||||||||||||
| طريقة الاتصال | 1 | نوع اتصال الشفة | |||||||||||||||||||||||||
| 2 | نوع المشبك | ||||||||||||||||||||||||||
| 3 | نوع الإدراج | ||||||||||||||||||||||||||
| 4 | نوع المشبك | ||||||||||||||||||||||||||
| واسطة | أ | سائل | |||||||||||||||||||||||||
| ب | الغاز العام | ||||||||||||||||||||||||||
| ج | البخار المشبع (يوصى بتعويض درجة الحرارة والضغط) | ||||||||||||||||||||||||||
| د | بخار ساخن جدًا (يوصى بتعويض درجة الحرارة والضغط) | ||||||||||||||||||||||||||
| طريق رئيسي | 025 | بالنسبة لخيارات العيار، يشير 025 إلى أنبوب DN25 (للأنابيب الخاصة (يرجى استشارة مهندس المبيعات للأقطار الخاصة) |
|||||||||||||||||||||||||
| ضاغط | ب | 1.6 ميجا باسكال | |||||||||||||||||||||||||
| ج | 2.5 ميجا باسكال | ||||||||||||||||||||||||||
| د | 4.0 ميجا باسكال | ||||||||||||||||||||||||||
| ف | آحرون | ||||||||||||||||||||||||||
| درجة حرارة التشغيل | 1 | النوع العادي: -20-100 درجة مئوية | |||||||||||||||||||||||||
| 2 | نوع درجة الحرارة المتوسطة: 100-250 درجة مئوية | ||||||||||||||||||||||||||
| 3 | نوع درجة الحرارة العالية: 250-350 درجة مئوية | ||||||||||||||||||||||||||
| مادة الجسم | 1 | الفولاذ المقاوم للصدأ 304 | |||||||||||||||||||||||||
| 2 | الفولاذ المقاوم للصدأ 316L | ||||||||||||||||||||||||||
| مادة الشفة | أ | الفولاذ الكربوني | |||||||||||||||||||||||||
| ب | الفولاذ المقاوم للصدأ 304 | ||||||||||||||||||||||||||
| ج | الفولاذ المقاوم للصدأ 316L | ||||||||||||||||||||||||||
| إشارة الخرج | 1 | العرض المحلي، إخراج إشارة النبضة | |||||||||||||||||||||||||
| 2 | شاشة عرض محلية، خرج تناظري 4-20 مللي أمبير | ||||||||||||||||||||||||||
| 3 | لا يوجد عرض محلي، إخراج إشارة النبض | ||||||||||||||||||||||||||
| 4 | لا يوجد عرض محلي، خرج تناظري 4-20 مللي أمبير | ||||||||||||||||||||||||||
| طريقة التواصل | 0... | 0: لا يوجد اتصال 1: اتصال RS485 2: اتصال HART |
|||||||||||||||||||||||||
| نوع المحول | أ | النوع المتكامل | |||||||||||||||||||||||||
| ب | نوع الانقسام: جسم عداد منفصل | ||||||||||||||||||||||||||
| ج | نوع الانقسام: مجموع التدفق بدون صندوق القياس | ||||||||||||||||||||||||||
| د | المعالج الرقمي (اختياري) | ||||||||||||||||||||||||||
| متطلبات مقاومة الانفجار | 1... | 1: النوع العادي 2: النوع المقاوم للانفجار | |||||||||||||||||||||||||
| طريقة إمداد الطاقة | د... | د: 24 فولت أ: 24 فولت + مصدر طاقة البطارية ج: مصدر طاقة البطارية | |||||||||||||||||||||||||
| طريقة التعويض | 1 | لا | |||||||||||||||||||||||||
| 2 | تعويض درجة الحرارة | ||||||||||||||||||||||||||
| 3 | تعويض الضغط | ||||||||||||||||||||||||||
| 4 | تعويض درجة الحرارة والضغط في نفس الوقت | ||||||||||||||||||||||||||
| * جدول الاختيار مخصص لاختيار المعلمة فقط ويتم إرساله مع الكود المقابل للمعلمة. | |||||||||||||||||||||||||||
