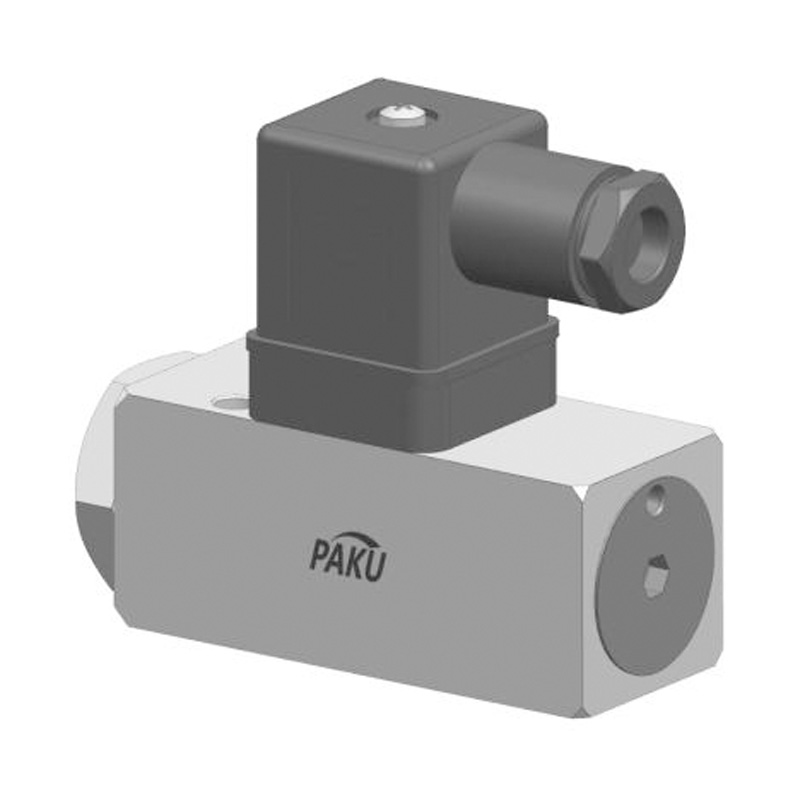

Product 3D Image
Get coupons
Product introduction

مفتاح الضغط يعتمد على عنصر قياس غشائي رقيق (ضغط منخفض) أو مكبسي (ضغط مرتفع)، ويمكن استخدامه لكشف ضغط الغاز أو السائل. عندما يصل الضغط إلى القيمة المحددة، تُفعّل الأجزاء المتحركة مفتاحًا دقيقًا مدعومًا بنابض. يمكن تركيبه على شكل صفيحة. يمكنه قياس الغاز المحايد، والهواء، وزيت التشحيم، والزيت، وغيرها من الوسائط.
- أقصى ضغط 80 بار
- نطاق ضبط من 0.5 إلى 2 بار إلى 20 بار
- قابلية تكرار عالية
- غلاف من الألومينا المؤكسد
- سعة التلامس 250 فولت تيار متردد، 0.6 أمبير
- تصميم صغير، حجم صغير
- نوع غاز-سائل مزدوج
- مخرج SPDT (عادي الفتح + عادي الإغلاق)

المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول الاختيار

- وسط القياس: سائل أو غاز
- نطاق تعديل الضغط: راجع المعلمات الفنية للحصول على التفاصيل
- التكرار: ≤ ± 3٪ (مرتبط بالقيمة المحددة)
- وضع الإخراج: مفتاح اتصال مطلي بالذهب SPDT
- سعة الاتصال: لا يوجد ضوء إشارة: 30VDC، 2A 250VAC، 3A مع ضوء إشارة: 24-250V، 0.6A
- وضع التعديل: برغي سداسي داخلي
- تردد تشغيل المفتاح: 100 مرة / دقيقة كحد أقصى
- درجة الحرارة المحيطة: -20 ... 85 درجة مئوية
- درجة حرارة المتوسطة: -20 ... 80 درجة مئوية
- المواد: الغلاف: أكسيد الألومنيوم المؤكسد مادة الاتصال: NBR، الألومنيوم
اتصال العملية: الألومنيوم / الفولاذ / الفولاذ المقاوم للصدأ
- يمكن تحديد وضع الخط: وصلة صمام الملف اللولبي

PN10D- جي فور اف ل أ تحمل الجهد
(بار/رطل/بوصة مربعة)
مواصفة
PN10D-           مفتاح الضغط الميكانيكي القابل للتعديل من سلسلة PN10D
        80 (1160) نطاق قابل للتعديل: 0.5--2 بار (7.25--29 رطل/بوصة مربعة)
        80 (1160) نطاق قابل للتعديل: 1.5--8 بار (21.75--116 رطل/بوصة مربعة)
        80 (1160) نطاق قابل للتعديل: 2--20 بار (7.25--290 رطل لكل بوصة مربعة)
    بي تي 4 اف       اتصال الخيط الداخلي PT1/4
    جي فور اف       اتصال الخيط الداخلي G1/4
      ل     مادة الغلاف: الألومينا
        أ   مع مصباح الإشارة
        ب   لا يوجد مصباح إشارة
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
