مفتاح الضغط التفاضلي القابل للتعديل ميكانيكيًا-PN41
Home / منتجات / سلسلة الضغط / مفتاح الضغط الميكانيكي / مفتاح الضغط التفاضلي القابل للتعديل ميكانيكيًا-PN41

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

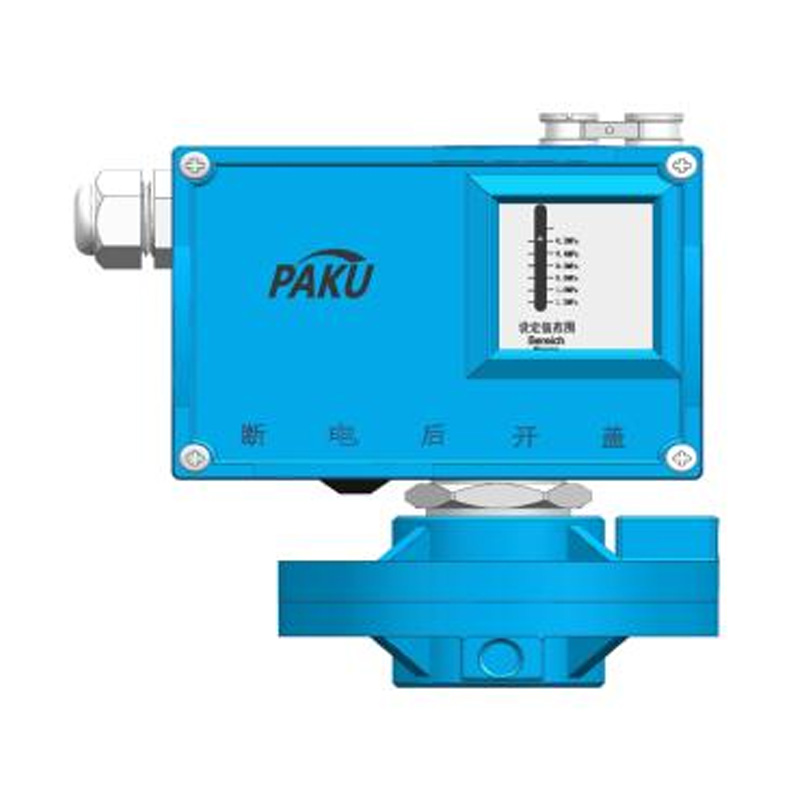

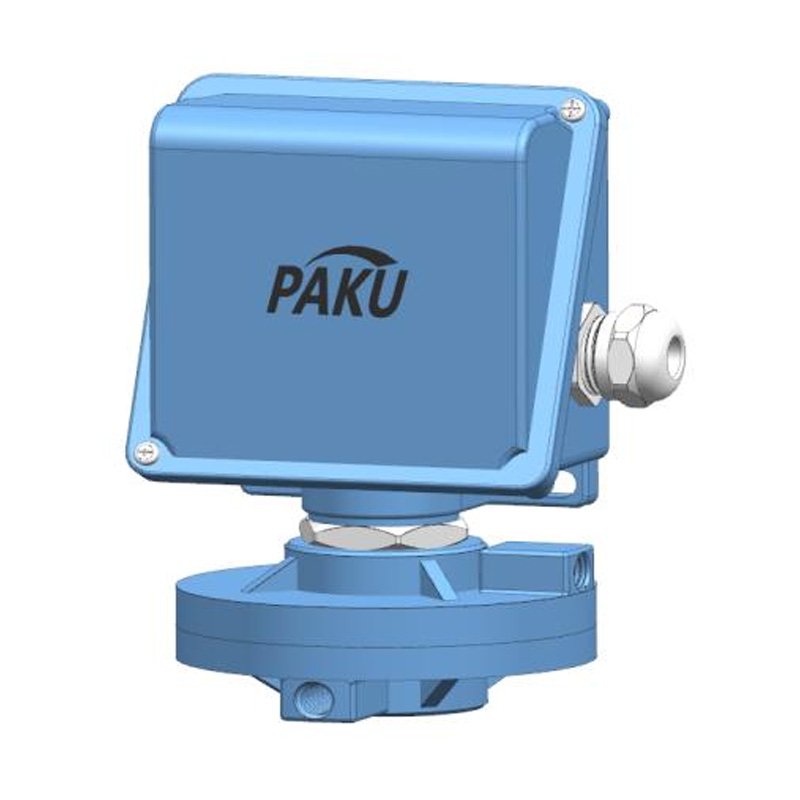

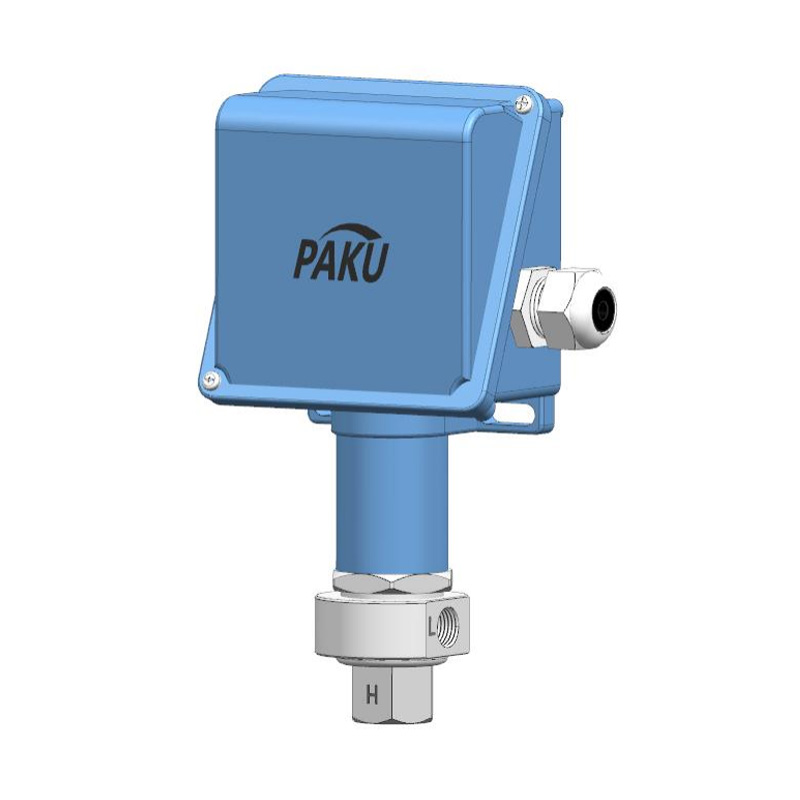

Product 3D Image
Get coupons

مفتاح الضغط التفاضلي القابل للتعديل ميكانيكيًا-PN41

Product introduction

يعتمد جهاز التحكم على مستشعر ضغط تفاضلي من نوع الحجاب الحاجز. يمكن استخدام النوع العادي لقياس فرق الضغط بين مصدر الضغط نفسه أو مصادر الضغط المختلفة للوسائط، مثل الغاز أو السائل أو البخار، مما يؤدي إلى تآكل مستشعر الضغط.

علامة المنتج المقاوم للانفجار EXED 11CT6، ويمكن استخدامه لمستشعر الضغط 11CT6 غير القابل للتآكل، ودوره في مجال خليط الغازات المتفجرة من فئة T1 إلى T6، سواءً كان مصدر الضغط نفسه أو مصدر ضغط مختلف. تتراوح قيمة جهاز التحكم المضبوط بين 0.001 و1.6 ميجا باسكال.

المعلمات الرئيسية جدول النطاق رسم الأبعاد. النوع أ جدول الاختيار
  الحجم العادي نوع مقاوم للانفجار
لزوجة العمل ≤10-3م2/ثانية ≤10-3م2/ثانية
عنصر التبديل مفتاح ميكرو مفتاح ميكرو
تصنيف مضاد للمخاطر   إكسديل CT6
فئة حماية العلبة IP67 IP67
درجة حرارة البيئة -25 درجة مئوية ...80 درجة مئوية -25 درجة مئوية ...80 درجة مئوية
عمر الخدمة 105 حلقة 105 حلقة
F-WFS < الحد الأقصى ·2 جرام < الحد الأقصى ·2 جرام
الحمل المقدر الحد الأقصى للجهد = 380 فولت الحد الأقصى = 5 أمبير الحد الأقصى للجهد = 380 فولت الحد الأقصى = 5 أمبير
إعادة تطبيع الخطأ ≤1.0% ≤1.0%

نطاق الكود

جدول النطاق

بطيء الحركة

تردد التبديل

مادة

ك02

0--2 كيلو باسكال

≤30 باسكال

10 مرات/دقيقة

إن بي آر

ك06

0.5--6 كيلو باسكال

≤0.2 كيلو باسكال

10 مرات/دقيقة

إن بي آر

ك025

1--25 كيلو باسكال

≤0.3 كيلو باسكال

10 مرات/دقيقة

NBR L

م040

0.02--0.4 ميجا باسكال

≤0.03 ميجا باسكال

20 مرة/دقيقة

316 لتر

م160

0.05--1.6 ميجا باسكال

≤0.2 ميجا باسكال

20 مرة/دقيقة

316 لتر

PN41-A م06د ب جي 4 كيه إكس م2 أ مواصفة
PN41-                 سلسلة PN41 للضغط التفاضلي الميكانيكي
أ1                 نموذج A مع مقياس العرض
أ2                 لا يحتوي الطراز A على مقياس عرض
ب                 ب
  ك06               المدى: 0.5-6 كيلو باسكال
  ك025               المدى: 1-25 كيلو باسكال
  م040               المدى: 0.02-0.4 ميجا باسكال
  م...               يرجى الرجوع إلى جدول النطاق، ويمكنك أيضًا
تخصيص النطاق
  ج               مادة الحجاب الحاجز: 316L
  د               مادة الحجاب الحاجز: NBR
    أ             مضاد للانفجار
    ب             حاوية غير مقاومة للهب
                SPDT (قطب واحد ومزدوج)
                DPDT (قطب مزدوج وإمالة مزدوجة) -
التباطؤ غير قابل للتعديل
                الهستيريسيس غير قابل للتعديل. الهستيريسيس:
٥٪ - ١٠٪
                الهستيريسيس قابل للتعديل، بحد أقصى 80%؛
بحد أدنى 10%
واجهة الضغط جي 4 كيه       الخيط الداخلي للواجهة: G1/4
م2ح       الخيط الخارجي للواجهة: M20*1.5
جي تو اتش       الخيط الخارجي للواجهة: G1/2
جي 4 اتش       الخيط الخارجي للواجهة: G1/4
ن2ه       الخيط الخارجي للواجهة: NPT1/2
ن4ح       الخيط الخارجي للواجهة: NPT1/4
مواد إكس     الفولاذ المقاوم للصدأ 304
XL     الفولاذ المقاوم للصدأ 316l
واجهة كهربائية م8   الواجهة: M18 * 1.5
م2   الواجهة: M20 * 1.5
جي 2   الواجهة: G1/2
جي 4   الواجهة: G1/4
ن4   الواجهة: NPT1/4
ن2   الواجهة: NPT1/2
ن3   الواجهة: NPT3/4
جدول معلمات درجة الحرارة المتوسطة أ أقل من 180 درجة مئوية
ب أقل من 450 درجة مئوية
ج درجة الحرارة الطبيعية
 * نطاق قابل للتخصيص.
 * خيط قابل للتخصيص، H للخيط الخارجي، K للخيط الداخلي.
 * جدول الاختيار متاح فقط لاختيار المعلمات، ويتم تسليم الكود المقابل.
