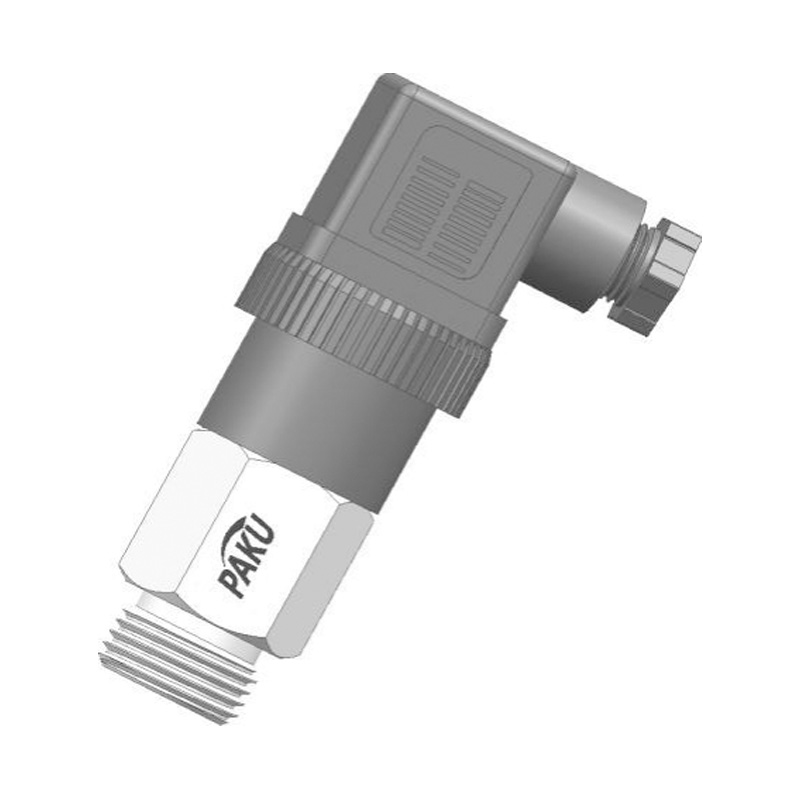

Product 3D Image
Get coupons

مفتاح ضغط قابل للتعديل ميكانيكيًا-P20

Product introduction

مكبس مدمج متصل بنابض دقيق، وعند تغير الضغط، يتغير تمدد النابض تبعًا لذلك. عند وصول الضغط إلى القيمة المحددة، يتم تشغيل الهيكل الميكانيكي المحدد مسبقًا وإرسال إشارة التبديل.

هيكل مدمج، قابس قياسي لصمام الملف اللولبي، توصيلات سهلة للغاية، نطاق قياس واسع (0-400 بار).

سعة تحميل زائد عالية (حتى 1230 بار)، تكرارية عالية، جهة اتصال مفتوحة أو مغلقة عادةً، جهة اتصال مطلية بالذهب، سعة اتصال كبيرة. يُستخدم لقياس ضغط الماء والزيت والغاز.

المواصفات الفنية شكل الأبعاد مخطط الأسلاك قائمة المعلمات وضع الإقامة جدول الاختيار

- نطاق القياس: انظر الجدول أدناه
- التباطؤ: 10... 20% قيمة محددة (25%-35%، 1%-5% اختياري)
- الخطأ: 3% قيمة محددة
- الإخراج: جهات اتصال مفتوحة عادةً + مغلقة عادةً مطلية بالذهب
≤DC 42V، 1A
≤DC 115V، 0.15V
≤DC 42V، 3A
≤DC 125V، 3A
≤DC 250V، 0.5A
- درجة حرارة متوسطة: -20... 85 درجة مئوية (- 40... 160 درجة مئوية اختياري)
- الحماية: IP65
- وضع الأسلاك: أسلاك طرفية
- المادة: الحجاب الحاجز: NBR
- المكبس: مكبس فولاذي مع ختم NBR
- اتصال العملية: فولاذ مجلفن/فولاذ مقاوم للصدأ
- الغلاف: فولاذ + بلاستيك هندسي


مادة الواجهة
نموذج ميجا باسكال
(بار)
نطاق الإعداد
(شريط)
خطأ الهستيريسيس الثابت الوزن
(كجم)
محرك سيرفو
من نوع الحجاب الحاجز
ص20-02.5 300  0.2--2.5 3% من
القيمة المحددة


قيمة 10%-20%

قيمة 25-35%
(اختياري)

قيمة 1%-5%
(اختياري)

0.1
P20-005 300  0.8--5.0
P20-012 300  1-12
P20-050 300  5-50
P20-100 600  10-100
مكبس P20-200 600  20-200
P20-400 600  50-400
*1 بار = 0.1 ميجا باسكال

ص20- ج ن أ جي1 ح ر مواصفة
ص20-             سلسلة P20 الميكانيكية القابلة للتعديل
  أ           نطاق القياس: 0.2--2.5 بار
  ب           نطاق القياس: 0.8--5 بار
  ج           نطاق القياس: 1--12 بار
  د           نطاق القياس: 5--50 بار
  هـ           نطاق القياس: 10--100 بار
  ف           نطاق القياس: 20--200 بار
  ج           نطاق القياس: 20--200 بار
    ن         ضبط نقطة التنبيه، مثل 7 بار
      أ       المواد: الفولاذ المجلفن
      ب       المواد: الفولاذ المقاوم للصدأ 304
      ج       المواد: الفولاذ المقاوم للصدأ 316L
        جي1     خيط الواجهة: G1/2
        جي 2     خيط الواجهة: G1/4
        جي 3     خيط الواجهة: G1/8
        ن1     خيط الواجهة: NPT1/4
        ن2     خيط الواجهة: NPT1/8
        م1     خيط الواجهة: M12*.1.5
        م2     خيط الواجهة: M14*.1.5
        م3     خيط الواجهة: M20*.1.5
              خيط مخصص
          ح   خيط خارجي
          ك   خيط داخلي
            ر مفتوح عادةً + مغلق عادةً
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
