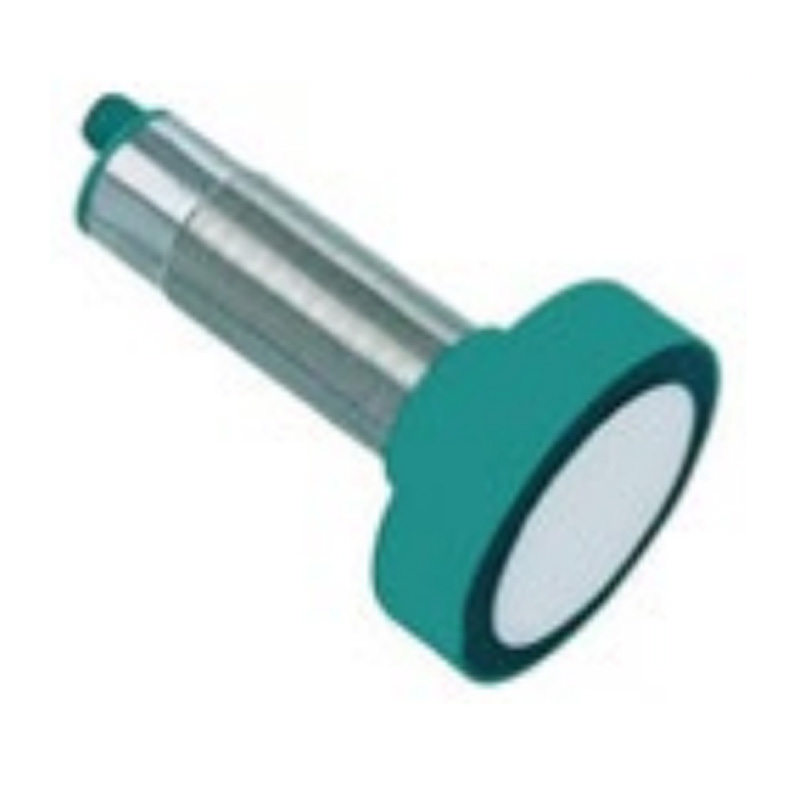

مستشعر الموجات فوق الصوتية - LF91C
Home / منتجات / سلسلة مستوى السائل / مستشعر مستوى السائل / مستشعر الموجات فوق الصوتية - LF91C

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

يتكون مستشعر الموجات فوق الصوتية بشكل رئيسي من قسم الإرسال، وقسم الاستقبال، وقسم التحكم، وقسم تزويد الطاقة.

يتكون قسم الإرسال من مرسل ومحول طاقة. يحوّل المحول الطاقة الناتجة عن اهتزاز الشريحة الكهروضغطية تحت تأثير الجهد إلى موجات فوق صوتية، ثم يُصدر المرسل الموجات المولدة.

يتكون قسم الاستقبال من محوّل طاقة ودائرة تضخيم. يستقبل المحول الموجات فوق الصوتية المنعكسة، وبفضل الاهتزاز الميكانيكي الناتج عن استقبال الموجات فوق الصوتية، يُحوّل المحول الطاقة الميكانيكية إلى طاقة كهربائية، ثم تُضخّم بواسطة دائرة التضخيم.

يدير قسم التحكم نظام التشغيل بأكمله: فهو يتحكم أولاً في المرسل لإصدار الموجات فوق الصوتية، ثم يُدير جهاز الاستقبال لتحديد ما إذا كانت الموجة المستلمة قد صدرت تلقائيًا، وأخيرًا يُحدد قوة الموجة المستلمة.

يُعدّ قسم تزويد الطاقة وحدة الطاقة للنظام بأكمله. تحت إدارة قسم إمداد الطاقة والتحكم، يعمل المرسل والمستقبل معًا لتحقيق وظائف المستشعر المطلوبة.

مخططات التبديل الكهربائية المخططات الكهربائية التناظرية رسم الأبعاد المعايير الفنية، جدول الاختيار

نموذج المنتج

LF91C-AD4-H5 LF91C-BD4-H5 LF91C-AD6-H5 LF91C-BD6-H5 LF91C-ADI-H5 LF91C-BDI-H5
LF91C-AD5-H5 LF91C-BD5-H5 LF91C-AD7-H5 LF91C-BD7-H5 LF91C-ADU-H5 LF91C-BDU-H5

نطاق الكشف

200...4000 مم 350...6000 مم 200...4000 مم 350...6000 مم 200...4000 مم 350...6000 مم

المنطقة العمياء

0...200 مم 0...350 مم 0...200 مم 0...350 مم 0...200 مم 0...350 مم

تردد المحول

حوالي 85 كيلو هرتز حوالي 65 كيلو هرتز حوالي 85 كيلو هرتز حوالي 65 كيلو هرتز حوالي 85 كيلو هرتز حوالي 65 كيلو هرتز

وقت الاستجابة

حوالي 25 مللي ثانية حوالي 650 مللي ثانية الحد الأدنى 145 مللي ثانية الحد الأدنى 285 مللي ثانية الحد الأدنى 145 مللي ثانية الحد الأدنى 285 مللي ثانية

تردد التبديل (لوحة الهدف القياسية: 100 مم × 100 مم)

≤1.5 هرتز ≤0.8 هرتز ≤1 هرتز ≤0.5 هرتز 100 مم*100 مم
نوع الإخراج

D4: NPN، NO/NC قابلة للاختيار

D6: مخرجان لمفتاح PNP، قابلان للاختيار بين NO/NC

خرج التيار DI 4...20mA

D5: PNP، NO/NC قابلة للاختيار

D7: مخرجان لمفتاح NPN، قابلان للاختيار بين NO/NC

خرج جهد DU 0-10 فولت

تيار التشغيل المقدر

200 مللي أمبير (حماية من ماس كهربائي / حماية من الحمل الزائد)

2×100 مللي أمبير (حماية من ماس كهربائي / حماية من الحمل الزائد)

≤900 ميغاواط

جهد التشغيل

10–30 فولت تيار مستمر، تموج 10%

دقة التكرار

≤0.5% ≤0.1%

±0.1% من القيمة الكاملة

ضبط النطاق

نطاق بعيد/قريب قابل للتعديل عبر سلك التعديل

فئة الحماية

IP65

طريقة الاتصال

موصل H5 (5 دبابيس) M12 / كابل PVC بطول 2 متر

الصمام الثنائي الباعث للضوء الأخضر

دائمًا قيد التشغيل: قيد التشغيل

وميض: تم اكتشاف الهدف في وضع الإعداد

الصمام الثنائي الباعث للضوء الأصفر

الوميض: مؤشر حالة التبديل

في وضع الإعداد: تم اكتشاف الهدف

الصمام الثنائي الباعث للضوء الأحمر

دائما قيد التشغيل: خطأ

وميض: لم يتم اكتشاف الهدف
