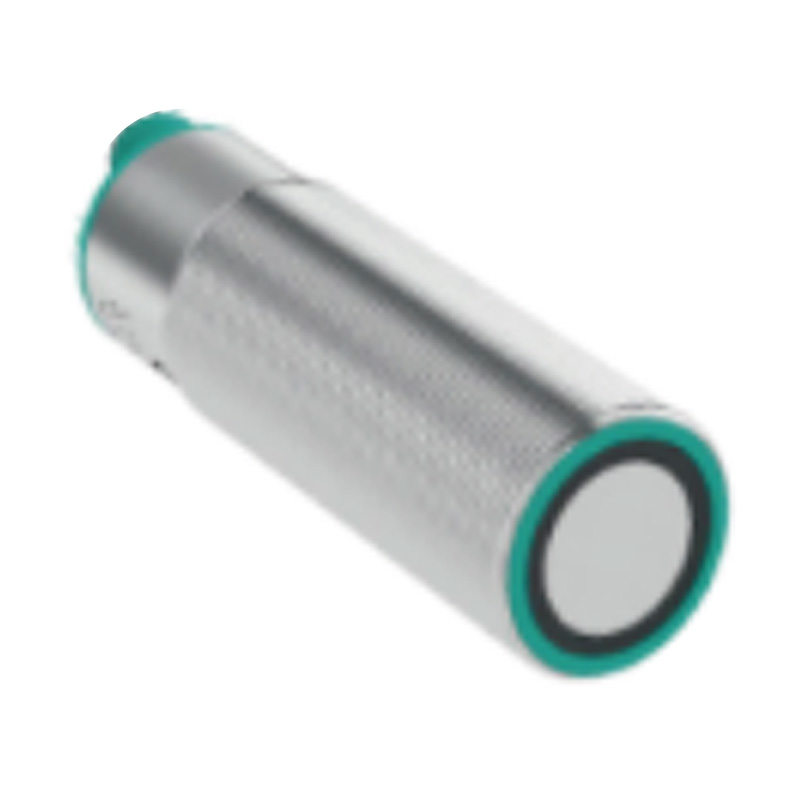

مستشعر الموجات فوق الصوتية - LF91B

Product introduction

يتكون مستشعر الموجات فوق الصوتية بشكل أساسي من قسم إرسال، وقسم استقبال، وقسم تحكم، وقسم تغذية. يتكون قسم الإرسال من جهاز إرسال ومحول طاقة. يقوم المحول بتحويل الطاقة المتولدة عند اهتزاز الشريحة الكهروضغطية تحت تأثير الجهد الكهربي إلى موجات فوق صوتية، ينبعث منها جهاز الإرسال. يتكون قسم الاستقبال من محول طاقة ودائرة تضخيم. يستقبل المحول الموجات فوق الصوتية المنعكسة. عند حدوث اهتزاز ميكانيكي عند استقبال الموجات فوق الصوتية، يحول المحول الطاقة الميكانيكية إلى طاقة كهربائية، والتي يتم تضخيمها بعد ذلك بواسطة دائرة التضخيم. يدير قسم التحكم نظام التشغيل بأكمله. يتحكم أولاً في جهاز الإرسال لإصدار الموجات فوق الصوتية، ثم يتحكم في جهاز الاستقبال لتحديد ما إذا كانت الإشارة المستقبلة هي الموجة فوق الصوتية التي أصدرها، وأخيرًا يحدد قوة الإشارة المستقبلة. يوفر قسم الطاقة الطاقة للنظام بأكمله. تحت تأثير قسم إمداد الطاقة والتحكم، يعمل المرسل والمستقبل بالتنسيق لتحقيق الوظيفة المطلوبة من المستشعر.

مخططات التبديل الكهربائية المخططات الكهربائية التناظرية رسم الأبعاد المعايير الفنية، جدول الاختيار

نموذج المنتج LF91B-AD4-H5 LF91B-BD4-H5 LF91B-AD6-H5 LF91B-BD6-H5 LF91B-ADI-H5 LF91B-BDI-H5
LF91B-AD5-H5 LF91B-BD5-H5 LF91B-AD7-H5 LF91B-BD7-H5 LF91B-ADU-H5 LF91B-BDU-H5
نطاق الكشف 50...500 مم 80...2000 مم 50...500 مم 80...2000 مم 50...500 مم 80...2000 مم
المنطقة العمياء 0...50 مم 0...80 مم 0...50 مم 0...80 مم 0...50 مم 0...80 مم
تردد المحول حوالي 380 كيلو هرتز حوالي 180 كيلو هرتز حوالي 380 كيلو هرتز حوالي 180 كيلو هرتز حوالي 380 كيلو هرتز حوالي 180 كيلو هرتز
وقت الاستجابة حوالي 50 مللي ثانية حوالي 150 مللي ثانية 21 مللي ثانية كحد أدنى 65 مللي ثانية كحد أدنى 21 مللي ثانية كحد أدنى 65 مللي ثانية كحد أدنى
تردد التبديل (لوحة الهدف القياسية: 100 مم × 100 مم) ≤10 هرتز ≤3.3 هرتز ≤7 هرتز ≤2.5 هرتز 100 مم*100 مم
نوع الإخراج D4: NPN، NO/NC قابلة للاختيار D6: مخرجان لمفتاح PNP، قابلان للاختيار بين NO/NC DI: خرج تيار 4..20 مللي أمبير
D5: PNP، NO/NC قابلة للاختيار D7: مخرجان لمفتاح NPN، قابلان للاختيار بين NO/NC DU: خرج جهد 0–10 فولت
تيار التشغيل المقدر 200 مللي أمبير (حماية من ماس كهربائي / حماية من الحمل الزائد) 2×100 مللي أمبير (حماية من ماس كهربائي / حماية من الحمل الزائد) ≤900 ميغاواط
جهد التشغيل 10–30 فولت تيار مستمر، تموج 10% 15–30 فولت تيار مستمر، تموج 10%
دقة التكرار ≤0.5% ≤0.1% ±0.1% من القيمة الكاملة
ضبط النطاق نطاق بعيد/قريب قابل للتعديل عبر سلك التعديل
فئة الحماية IP65
طريقة الاتصال موصل H5 (5 دبابيس) M12 / كابل PVC بطول 2 متر
الصمام الثنائي الباعث للضوء الأصفر تشغيل = مخرجات حالة التبديل؛ وميض = إعداد
الصمام الثنائي الباعث للضوء الأحمر خطأ في التشغيل؛ لم يتم اكتشاف الهدف أثناء الإعداد
