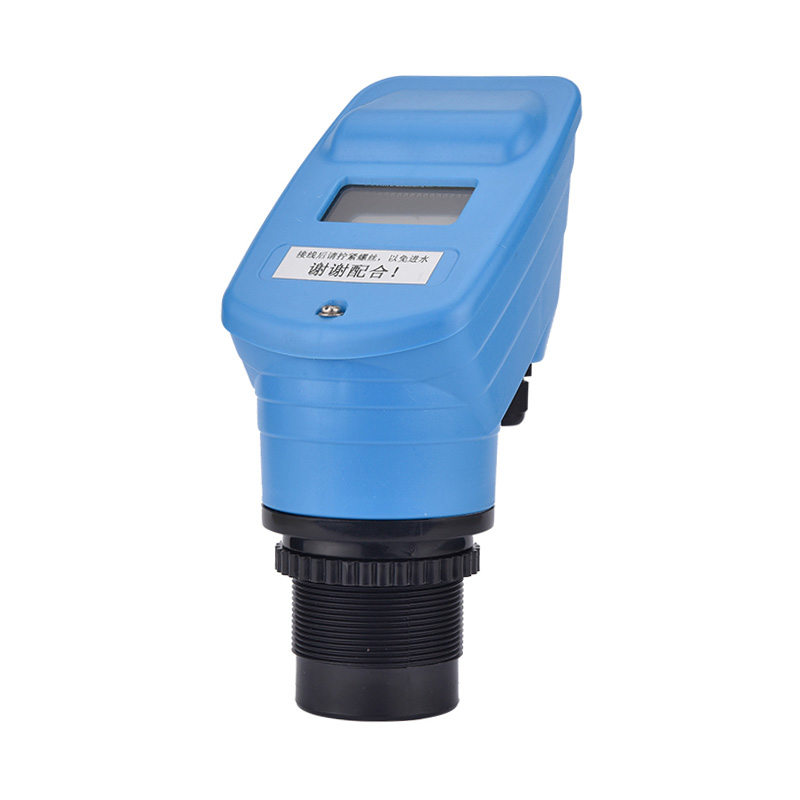

مستشعر مستوى السائل (الجسم) بالموجات فوق الصوتية - LF650
Home / منتجات / سلسلة مستوى السائل / مستشعر مستوى السائل / مستشعر مستوى السائل (الجسم) بالموجات فوق الصوتية - LF650

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

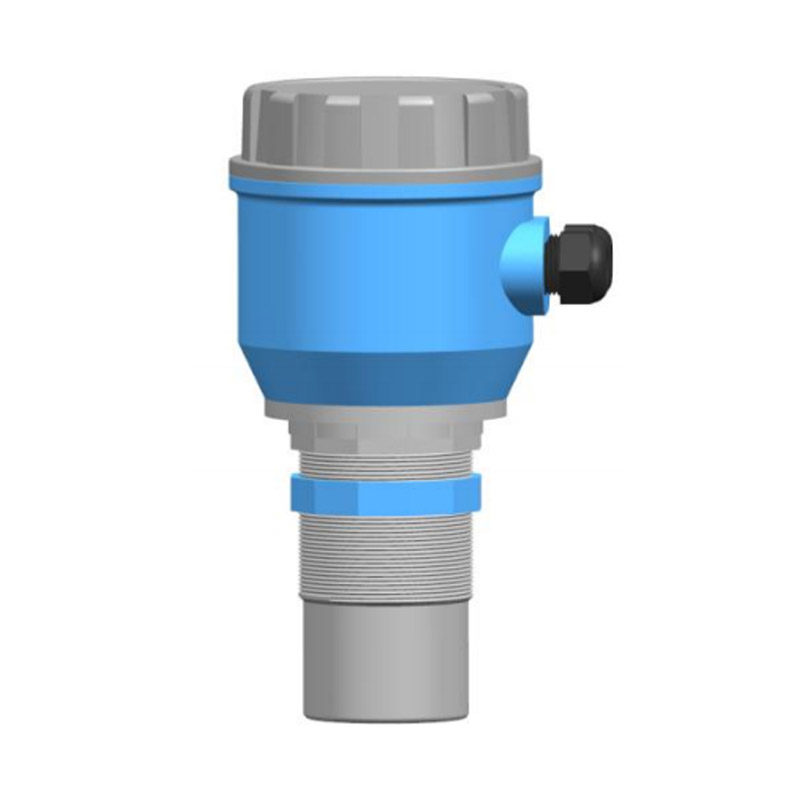

Product 3D Image
Get coupons
Product introduction

مستشعر السوائل (المواد) بالموجات فوق الصوتية من سلسلة LF650، مُركّب على الجزء العلوي من الحاوية، ويتحكم فيه وحدة إلكترونية. يُرسل المسبار شعاعًا من النبضات فوق الصوتية إلى الجسم المُقاس. تنعكس الموجة الصوتية عن سطح الجسم، ويلتقط المسبار جزءًا من الصدى المنعكس ويُحوّله إلى إشارة كهربائية. يتناسب زمن الإرسال وإعادة الاستقبال طرديًا مع المسافة بين المسبار والجسم المُقاس. تكتشف وحدة إلكترونية الحدث وتحسب المسافة المقاسة بناءً على سرعة الصوت المعروفة. يمكن الحصول على القيمة الكامنة للسائل عن طريق عملية الطرح.

يمكن توصيله بطاولة العرض أو أنظمة DCS المختلفة عبر تيار كهربائي يتراوح بين 4 و20 مللي أمبير لتوفير بيانات فورية لمستوى السائل للتشغيل الآلي للصناعة.

- دقة مستوى السائل ±0.25%، مما يُمكّنه من مقاومة موجات التداخل المختلفة.
- نوع غير تلامسي، أي لا يتلامس مباشرةً مع السائل، مما يُقلل من معدل الأعطال.

- جميع خطوط الإدخال والإخراج تتمتع بوظيفة الحماية من الصواعق وحماية الدائرة القصيرة.

المواصفات الفنية شكل الأبعاد مخطط الأسلاك جدول الاختيار

نطاق القياس: 0 ~ 20 متر (يتم اختياره وفقًا للنطاق المقاس)
المنطقة العمياء: 0.45 متر ~ 0.6 متر
دقة نطاق النطاق: 0.3-0.5٪ (الظروف القياسية)
دقة النطاق: 1 مم
الضغط: الضغط الطبيعي
شاشة العداد: مع شاشة LCD
الإخراج التناظري: 4 ~ 20 مللي أمبير
جهد الإمداد: DC24V
درجة حرارة البيئة: -20 درجة مئوية ~ + 60 درجة مئوية
درجة الحماية: IP65

LF650- أ م5 د مواصفة
LF650-           موضع السائل (المادة) بالموجات فوق الصوتية لسلسلة LF650
          مدمج
          نوع الانقسام
    أ       المدى: 3 م
    ب       المدى: 5 م
    ج       المدى: 10 م
    د       المدى: 15 مترًا
    هـ       المدى: 20 متر
          مخرج 4-20 مللي أمبير
          مخرج 4-20 مللي أمبير + مرحل أحادي الاتجاه
      ر     مخرج RS485، بروتوكول Modbus
        م5   تثبيت الخيط M59*2
        جي 2   تثبيت الخيط G2”
        د6   شفة التركيب: DN60
        د8   شفة التركيب: DN80
          د مصدر الطاقة: 24 فولت تيار مستمر
          ج مصدر الطاقة: 220 فولت تيار متردد
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
