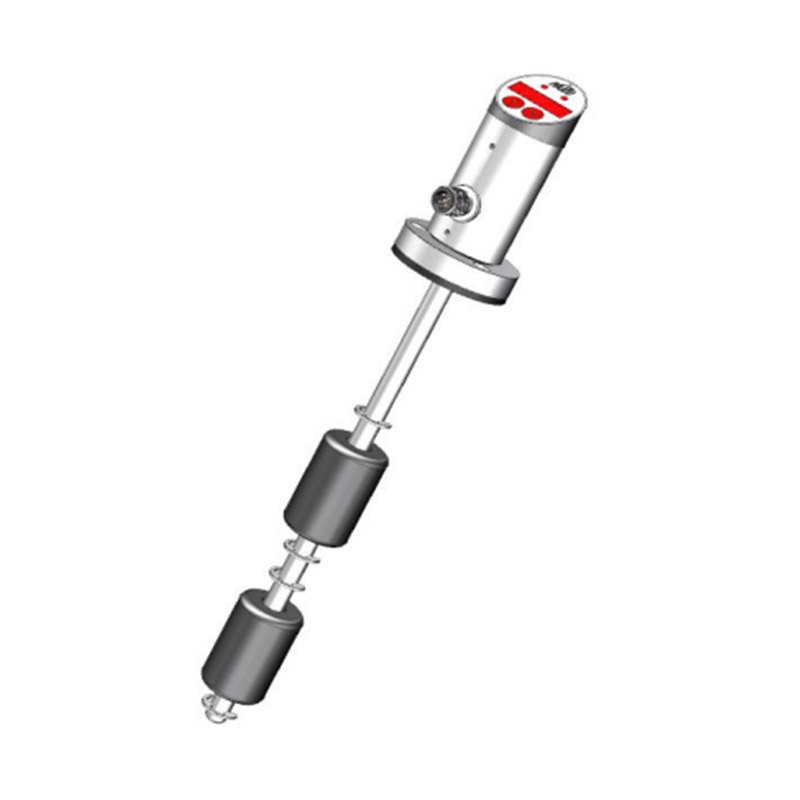

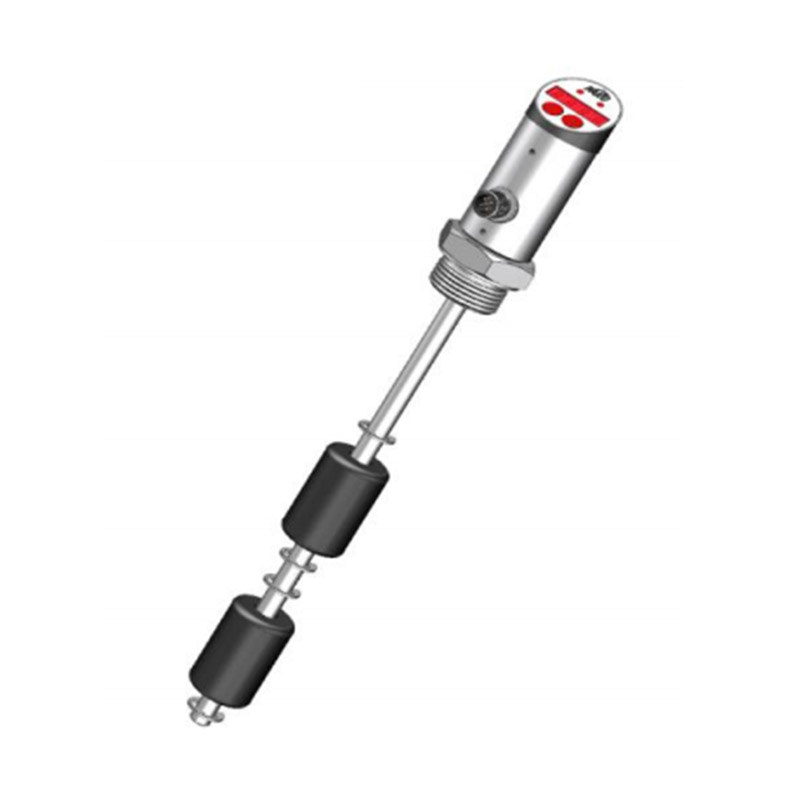

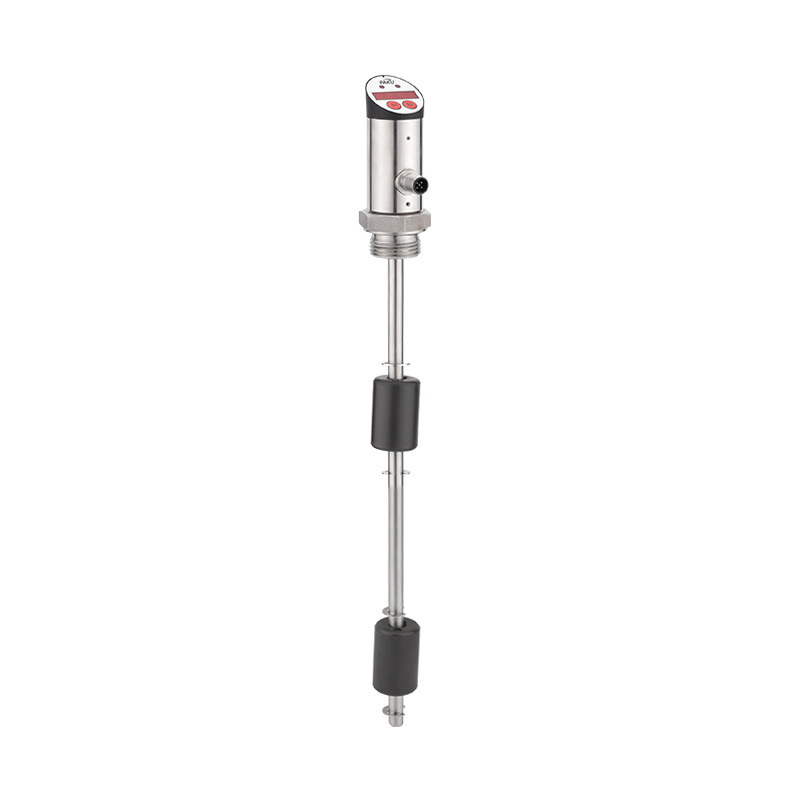

مستشعر التبديل المتكامل لمستوى السائل مع شاشة عرض درجة الحرارة الإلكترونية - LF60D

مقدمة المنتجات

سلسلة LF60D من أجهزة استشعار درجة الحرارة عالية الدقة، تُحوّل الإشارة المُعالجة بواسطة دائرة المعالجة الخلفية إلى إشارة كهربائية صناعية قياسية وشاشة عرض.

توجد الكرة العائمة داخل أنبوب فولاذي مقاوم للصدأ غير مغناطيسي مغلق، مُزوّد ​​بأنبوب قصبة جاف، ومُزوّد ​​بحلقة مغناطيسية حلقية. تتحرك الكرة العائمة مع ارتفاع أو انخفاض مستوى السائل، مما يُفعّل أو يُحرّر مفتاح القصبة المغناطيسي في أنبوب الفولاذ المقاوم للصدأ، مُرسلاً إشارة التبديل.

- تصميم هيكل معدني بالكامل
- شاشة رقمية LED مُميّزة، مما يُتيح استخدام هذه السلسلة من المنتجات في مختلف الاستخدامات الصناعية.
- تصميم المفتاح المزدوج والقائمة سهلة الاستخدام يُسهّلان استخدام المنتج.
- أوضاع توصيل متعددة تُلبّي جميع متطلبات التركيب المُحدّدة.
- يُمكن تدوير رأس الشاشة 330 درجة لضمان أفضل زاوية رؤية في مختلف أوضاع التركيب.

طلب المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول الاختيار

-الأغذية/الأدوية
-محطة الطاقة
-التحجر
-اللب/الورق
-معالجة المياه
-الغلايات

نطاق القياس: محدد من قبل المستخدم
وسط القياس: تآكل متوافق مع الفولاذ المقاوم للصدأ 304
جهد الصمود السائل: 50 بار
كثافة المتوسط: ≥0.7 جم/سم³
جهد التزويد: 12...30 فولت
تيار مستمر استهلاك التيار بدون حمل: الحد الأقصى 30 مللي أمبير، 24 فولت تيار
مستمر مخرجات مصدر الطاقة المحولة: نوع المخرج: PNP، NPN اختياري مفتوح عادةً
مغلق عادةً يمكن ضبطه
S1، S2 تيار المخرج: <500 مللي أمبير
زمن الاستجابة <10 مللي ثانية
دقة التبديل: ≤ ±0.5% نطاق
نوع التيار مخرج تناظري: ≤ ±0.5% نطاق
نوع المخرج: 4... يمكن ضبطه على
حمل 20 مللي أمبير RA: ≤0.5 كيلو
أوم الخطية: ≤ 1.5% نطاق
حماية الأسلاك: طور عكسي، حمل زائد، حماية من ماس كهربائي
العرض: التصميم: شاشة LED حمراء عالية السطوع 8 مم 4 بت نطاق العرض: 999... 9999
الدقة: ≤ ±0.5% نطاق
الاستقرار (الانحراف السنوي): ≤ ±0.3% نطاق
درجة الحرارة:
درجة الحرارة المتوسطة: 0... 100 درجة مئوية (يمكن تخصيص نطاق خاص)
درجة الحرارة المحيطة: -20... 80 درجة مئوية
درجة حرارة التخزين: -30... 80 درجة مئوية
المواد: غلاف رأس الساعة: بلاستيك هندسي
الغلاف: 304 الفولاذ المقاوم للصدأ
جزء الاتصال المتوسط: الفولاذ المقاوم للصدأ 304
كرة عائمة: 304 الفولاذ المقاوم للصدأ أو مادة NBR (يمكن تخصيصها)
درجة الحماية: IP67
طريقة الخروج: موصل M12X1

LF60D- A P A A S L1 F L2 N B F5 مواصفة
LF60D-                       شاشة عرض درجة الحرارة الإلكترونية لمستوى السائل من سلسلة LF60D
  A                     2 مفتاح لدرجة الحرارة + 1 مفتاح لمستوى السائل
  B                     مفتاح درجة حرارة واحد +
مخرج تناظري لدرجة الحرارة 4-20 مللي أمبير
  C                     1 مفتاح درجة حرارة + 1 مخرج تناظري لدرجة الحرارة 1-5 فولت
+ 1 كمية تبديل مستوى السائل
  D                     1 مقياس درجة الحرارة التناظرية 4-20 مللي أمبير + 2 مستوى السائل
  E                     1 مقياس درجة الحرارة التناظري 1-5 فولت + 2 مستوى السائل
  F                     2 مفتاح لدرجة الحرارة + 2 مفتاح لمستوى السائل
    P                   مخرجات PNP
    N                   مخرجات NPN
      A                 المدى 0...100 درجة مئوية
      B..                 تخصيص النطاق، على سبيل المثال -0... 120℃، الاختيار: C0... 120
        A               اتصال الخيط مع الخيط الخارجي
        B               مفصل ذو حواف
        C               وصلة تشاك الصحية
                        خيط الواجهة: G1
          S             خيط مخصص
            L1           موصل M12*1 (قياسي مع سلك بطول 2 متر)
              N         نقطة الإنذار: L1= مم (وحدة)
              F         مستوى السائل عادة مفتوح للإخراج
                L2       عادة ما يكون مستوى السائل مغلقًا للإخراج
                  N     نقطة الإنذار: L2= مم (وحدة)
                  F     مستوى السائل عادة مفتوح للإخراج
                    B   عادة ما يكون مستوى السائل مغلقًا للإخراج
                    X   مادة الطفو: NBR
                    G   مادة الطفو: الفولاذ المقاوم للصدأ 304
                    S   مادة الطفو: مقاومة لدرجات الحرارة العالية
                      F5 التخصيص الخاص (مقاومة التآكل)
                      F10 الدقة: 10 مم
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
