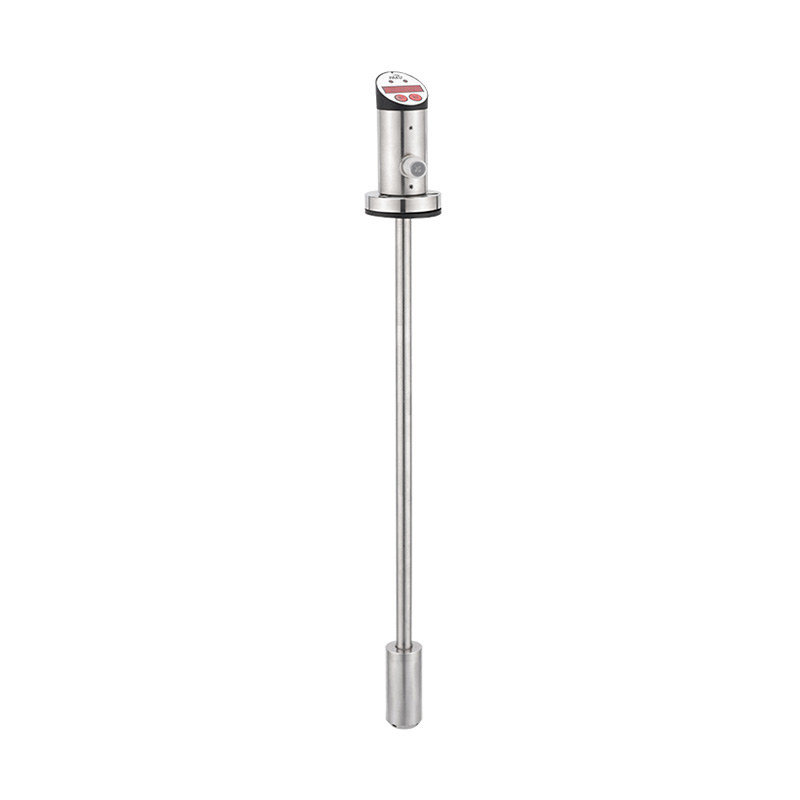

مستشعر مفتاح مستوى السائل بالحث الكهرومغناطيسي -LF60A
Home / منتجات / سلسلة مستوى السائل / مستشعر مستوى السائل / مستشعر مفتاح مستوى السائل بالحث الكهرومغناطيسي -LF60A

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

يستخدم محول مستوى السائل الثابت المدمج من سلسلة LF60A مستشعر ضغط سيليكوني معزول ومنتشر. يُغيّر ضغط مستوى السائل قيمة عنصر قياس الإجهاد، مما يُغيّر إشارة القياس، التي تُعالجها دائرة متكاملة وتُحوّل إلى إشارة كهربائية قياسية صناعية.

- تصميم هيكل معدني بالكامل
- شاشة رقمية LED مُميّزة، مما يُتيح استخدام هذه السلسلة من المنتجات في مختلف الاستخدامات الصناعية.
- تصميم المفتاح المزدوج والقائمة سهلة الاستخدام يُسهّلان استخدام المنتج.
- أوضاع توصيل متعددة تُلبّي جميع متطلبات التركيب المُحدّدة.
- رأس الشاشة قابل للدوران 330 درجة لضمان أفضل زاوية رؤية في مختلف أوضاع التركيب.
- للاستخدام في الوسائط غير البلورية
- يُمكن استخدامه في منتجات عالية الدقة مضادة للانسداد، وقياس الوسائط اللزجة.
- يُمكن إضافة طلاء تفلون لتلبية متطلبات مقاومة التآكل.

المواصفات الفنية نموذج الخيط مخطط الأسلاك شكل الأبعاد جدول الاختيار

نطاق القياس: محدد من قبل المستخدم
ضغط الحمل الزائد: نطاق قياس 1.5 مرة (1 بار = 1019.7 سم عمود الماء)
وسط القياس: تآكل متوافق مع سائل الفولاذ المقاوم للصدأ 304
الضغط: 50 بار
كثافة المتوسط: ≥ 0.7 جم / سم مكعب
جهد مصدر الطاقة: 12 ... 30 فولت تيار
مستمر استهلاك التيار بدون حمل: الحد الأقصى 30 مللي أمبير ، 24 فولت تيار مستمر
مخرجات التبديل: نوع الإخراج: PNP ، NPN اختياري مفتوح عادةً مغلق عادةً يمكن ضبطه
S1 ، S2 تيار الإخراج: <500 مللي أمبير
وقت الاستجابة <10 مللي ثانية
دقة التبديل: ≤ ± 0.5٪ نطاق
نوع التيار الناتج التناظري: ≤ ± 0.5٪ نطاق
نوع الإخراج: 4 ... يمكن ضبطه على
حمل 20 مللي أمبير RA: 0.5 كيلو أوم أو أقل
الخطية: ≤ 0.5٪ نطاق
حماية الأسلاك: الطور العكسي ، الحمل الزائد ، حماية الدائرة القصيرة
العرض: التصميم: أحمر 4 بت شاشة LED عالية السطوع 8 مم نطاق العرض: 999... 9999
الدقة: ≤ ± 0.5% نطاق
الاستقرار (الانحراف السنوي): ≤ ± 0.02% نطاق
درجة الحرارة:
درجة الحرارة المتوسطة: -10...70℃
درجة حرارة البيئة: -35...85℃
درجة حرارة التخزين: -40...125℃
المواد: غلاف رأس الساعة: بلاستيك هندسي الغلاف: 304 فولاذ مقاوم للصدأ
جزء التلامس المتوسط: 304 فولاذ مقاوم للصدأ، طلاء تفلون (نوع مضاد للتآكل)
الطفو: 304 فولاذ مقاوم للصدأ
درجة الحماية: IP67
طريقة الخروج: موصل M12X1



نوع الشفة

LF60A-    أ أ ص أ س ل ب مواصفة
LF60A-                   مستشعر تبديل المستوى الإلكتروني من سلسلة LF60A
  أ                 نوع الشريط النوع القياسي
  ب                 نوع الانقسام
  ب..                 طول كابل التوصيل القياسي 2 متر،
  ز                 حامل التثبيت (نوع مقسم اختياري)
    أ               2 مفاتيح الإخراج
    ب               2 كمية تبديل +1 كمية تناظرية 4-
20 مللي أمبير مخرج
    ج               2 كمية تبديل + 1 كمية تناظرية 1-
خرج 5 فولت
      ص             مخرجات PNP
      ن             مخرجات NPN
        أ           اتصال الخيط مع الخيط الخارجي
        ب           مفصل ذو حواف
        ج           وصلة تشاك الصحية
                  خيط الواجهة: G1
                    خيط مخصص
                  المادة السائلة: الفولاذ المقاوم للصدأ 304
                  المادة السائلة: الفولاذ المقاوم للصدأ 316L
                  مادة سائلة: مضادة للتآكل
              س     موصل M12*1 (قياسي مع
سلك بطول 2 متر)
                ل   نطاق القياس: L = مم (وحدة)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
