مقدمة المنتجات

تعتمد سلسلة LF600 على مستشعر بتقنية الحث المغناطيسي لقياس مستوى السائل، حيث تُعالج الإشارة بواسطة دائرة المعالجة الخلفية، وتُحوّل إلى إشارة كهربائية صناعية قياسية.

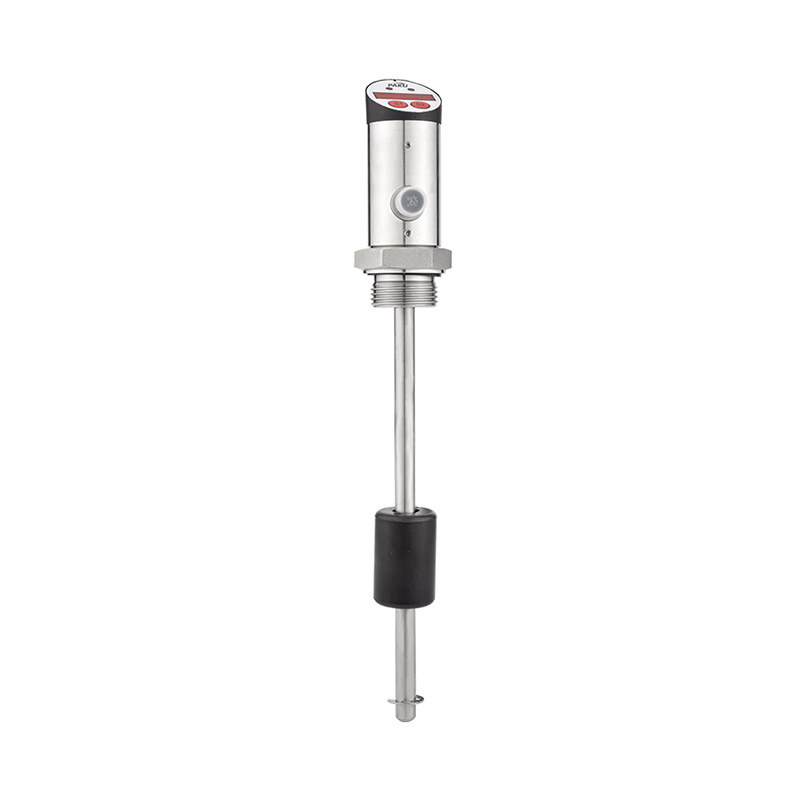

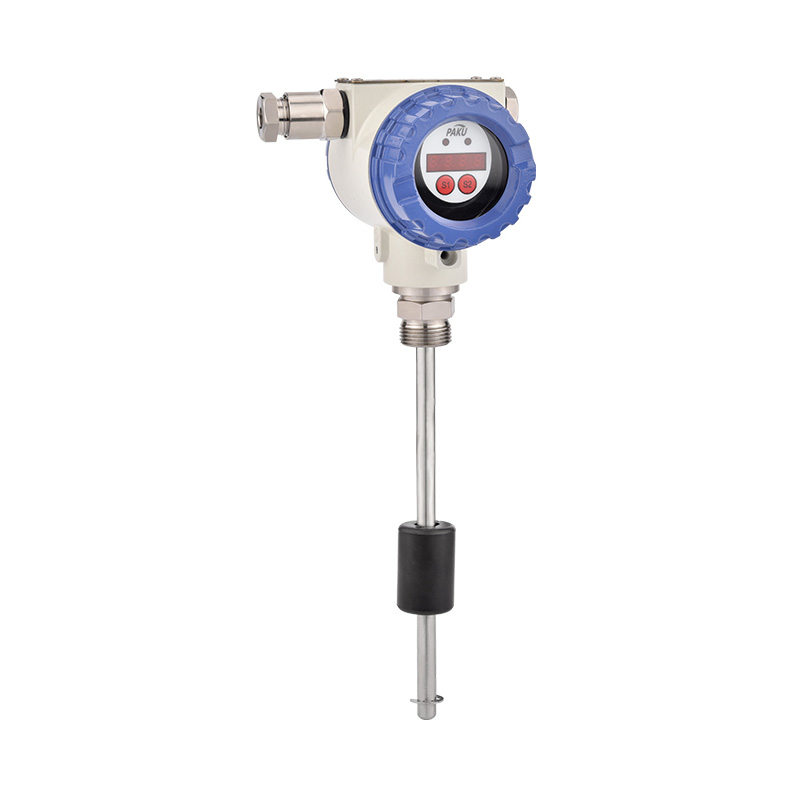

توجد الكرة العائمة داخل أنبوب فولاذي مقاوم للصدأ غير مغناطيسي مغلق، مزود بأنبوب قصبة جاف، وهي مزودة بحلقة مغناطيسية حلقية. تتحرك الكرة العائمة مع ارتفاع أو انخفاض مستوى السائل، مما يُفعّل أو يُحرر مفتاح القصبة المغناطيسي في أنبوب الفولاذ المقاوم للصدأ، مُرسلاً إشارة التبديل.

تصميم هيكل معدني بالكامل

شاشة رقمية LED مميزة، مما يُتيح استخدام هذه السلسلة من المنتجات في مختلف الاستخدامات الصناعية.

تصميم المفتاح المزدوج والقائمة سهلة الاستخدام يُسهّلان استخدام المنتج.

تُلبي أوضاع التوصيل المتعددة متطلبات التركيب المختلفة.

يمكن تدوير رأس الشاشة 330 درجة لضمان أفضل زاوية رؤية في مختلف أوضاع التركيب.

طلب المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول الاختيار نموذج الخيط

الأغذية/الأدوية
محطة توليد الطاقة
التحجر
اللب/الورق
معالجة المياه
الغلايات

نطاق القياس: محدد من قبل المستخدم
وسط القياس: تآكل متوافق مع سائل الفولاذ المقاوم للصدأ 304
الضغط: 50 بار
كثافة المتوسط: ≥0.7 جم / سم مكعب
جهد مصدر الطاقة: 12 ... 30 فولت
تيار مستمر استهلاك التيار بدون حمل: الحد الأقصى 30 مللي أمبير ، 24 فولت تيار
مستمر مخرجات مصدر الطاقة المحولة: نوع الإخراج: PNP ، NPN اختياري
مفتوح عادةً
مغلق عادةً يمكن ضبطه
S1 ، S2 تيار الإخراج: <500 مللي أمبير
وقت الاستجابة <10 مللي ثانية
دقة التبديل: ≤ ± 0.5٪ نطاق
نوع التيار الناتج التناظري: ≤ ± 0.5٪ نطاق
نوع الإخراج: 4 ... يمكن ضبطه على
حمل 20 مللي أمبير RA: 0.5 كيلو أوم أو أقل
الخطية: ≤ 1.5٪ نطاق
حماية الأسلاك: الطور العكسي ، الحمل الزائد ، حماية الدائرة القصيرة
العرض: التصميم: أحمر 4 بت 8 مم سطوع عالي LED نطاق العرض: 999 ... 9999
الدقة: ≤ ±0.5% نطاق
الاستقرار (الانحراف السنوي): ≤ ±0.3% نطاق
درجة الحرارة: درجة الحرارة المتوسطة: -20...80℃
درجة حرارة البيئة: -20...80℃
درجة حرارة التخزين: -30...80℃
المواد: غلاف رأس الساعة: بلاستيك هندسي الغلاف: 304 فولاذ مقاوم للصدأ
جزء التلامس المتوسط: فولاذ مقاوم للصدأ 304
كرة عائمة: فولاذ مقاوم للصدأ 304 أو مادة NBR (يمكن تخصيصها)
درجة الحماية: IP67
طريقة الخروج: موصل M12X1

LF600- A P A S L B مواصفة
LF600-               مستشعر تبديل المستوى الإلكتروني من سلسلة LF600
  A             2 مفاتيح الإخراج
  B             2 كمية تبديل + 1 كمية تناظرية
خرج 4-20 مللي أمبير
  C             2 كمية تبديل + 1 كمية تناظرية
خرج 1-5 فولت
    P           مخرجات PNP
    N           مخرجات NPN
      A         اتصال الخيط مع الخيط الخارجي
      B         مفصل ذو حواف
      C         وصلة تشاك الصحية
              خيط الواجهة: G1
                خيط مخصص
          S     موصل M12*1 (قياسي مع
سلك بطول 2 متر)
            L   نطاق القياس: L = مم (وحدة)
              B مادة الطفو: NBR
              X مادة الطفو: الفولاذ المقاوم للصدأ 304
              S التخصيص الخاص (
مقاومة التآكل)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.



نوع الشفة
