مستشعر متكامل لتدفق المكره ودرجة الحرارة SN52D
Home / منتجات / سلسلة التدفق / مستشعر التدفق / مستشعر متكامل لتدفق المكره ودرجة الحرارة SN52D

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons

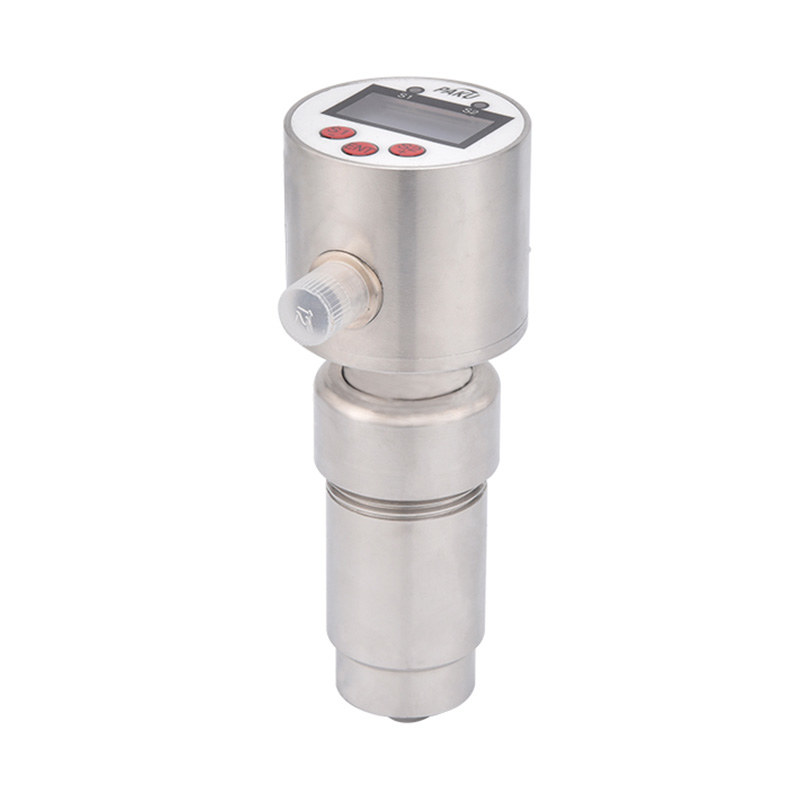

مستشعر متكامل لتدفق المكره ودرجة الحرارة SN52D

Product introduction

مستشعر تدفق المكره من سلسلة SN52D هو أيضًا مفتاح تدفق ودرجة حرارة ذكي. إنه مستشعر تدفق ودرجة حرارة مدمج يتميز بحجمه الصغير وسهولة إعداده. بفضل الدائرة الذكية المدمجة، يتيح إعداد حدود الإنذار العليا والسفلى للتدفق ودرجة الحرارة بشكل تعسفي، كما يتيح المراقبة عن بُعد لظروف التدفق ودرجة الحرارة في الوقت الفعلي. يمكن ضبط جميع المعلمات بحرية في الموقع. يقيس الدافع تدفق الوسط، ويتم معالجة درجة الحرارة من خلال الدائرة الذكية للحصول على خرج قابل للبرمجة.

خرج نبضي بتأثير هول، جامع مفتوح PNP/NPN، قدرة دفع قوية
مقاومة عالية للتآكل الكيميائي
درجة حماية IP65، مناسب للبيئات القاسية
نوع الإدخال، سهل التركيب
استقرار جيد وقدرة قوية على مقاومة التداخل
موثوقية عالية، لا يحتاج إلى صيانة

مخطط الأسلاك مخطط تخطيطي للوحة رسم الأبعاد المؤشرات الفنية جدول الاختيار

إبرة كابل إشارة
1 أبيض

تدفق مللي أمبير

2 بني 24 فولت +
3 أخضر درجة الحرارة مللي أمبير
4 أصفر

إنذار درجة الحرارة المنخفضة T1

5 رمادي

إنذار درجة الحرارة العالية T2

6 لون القرنفل

إنذار التدفق العالي F2

7 أزرق أرضي
8 أحمر

إنذار التدفق المنخفض F1



نطاق سرعة التدفق

0.15~6م/ثانية

نطاق قطر الأنبوب

DN10-DN32

جهد مصدر الطاقة

تيار مستمر 5~24 فولت

دقة التكرار/دقة الخطية

±1.5% FS



درجة الحرارة والضغط



جسم PP

12.5 بار عند 25 درجة مئوية، 5 بار عند 90 درجة مئوية

جسم PVDF: 14.0 بار عند 25 درجة مئوية، 1.7 بار عند 100 درجة مئوية

جسم PVDF

14.0 بار عند 25 درجة مئوية، 5 بار عند 100 درجة مئوية



الأجزاء المبللة







جسم المستشعر

بولي أوم/ألومنيوم/فولاذ مقاوم للصدأ

حلقة O

FPM/EPDM

المكره

بولي فينيل كلوريد

المحمل / العمود

سيراميك الزركونيا عالي الحرارة (ZrO₂)

SN52D- أ ص 1 أ أ ب 1 0-100 أ

مفصل

SN52D-

مستشعر تدفق ودرجة حرارة المكره المتكامل من سلسلة SN52D

  أ

قطر الأنبوب: DN10

  ب
ج


قطر الأنبوب: DN15

قطر الأنبوب: DN20

  د

قطر الأنبوب: DN25

  هـ
دن


قطر الأنبوب: DN32

حدد قطر الأنبوب عند الطلب

    ب
ن


مخرجات PNP

مخرجات NPN

      1

اتصال الخيط الداخلي

      2 أ

اتصال الخيط الخارجي

مادة المكره: PVDF

          أ

العمود: ZrO₂

            أ
ب


مادة العرض: POM

مادة العرض: الألومنيوم

            ج 1

مادة العرض: الفولاذ المقاوم للصدأ

مادة الجسم: بولي أوم

              2

مادة الجسم: PVC

              3
4


مادة الجسم: الألومنيوم

مادة الجسم: الفولاذ المقاوم للصدأ

                ...

نطاق درجة الحرارة المخصص: 0–100 درجة مئوية

                  أ
ب


2 مخرجات مفتاح التدفق

مخرجان لمفتاح درجة الحرارة + مخرج واحد لدرجة الحرارة 4–20 مللي أمبير

                  ج
د


2 مخرجات مفتاح التدفق + مخرج تدفق 4–20 مللي أمبير

1 درجة حرارة خرج 4-20 مللي أمبير

                  هـ

1 تدفق 4-20 مللي أمبير مخرج

                  ف
ج


2 مخرجات تناظرية 4-20 مللي أمبير (درجة الحرارة، التدفق)

4 مخرجات التبديل (درجة الحرارة، التدفق)

                  ح

4 مخرجات تبديل (درجة الحرارة، التدفق) + 2 مخرجات تناظرية

                    1
2

النوع المضمن (خيط داخلي/خارجي اختياري)

نوع الإدخال (الحد الأدنى لحجم الأنبوب الملحوم DN10)

*جدول الاختيار مخصص لتكوين المعلمات فقط. إنتاج المصنع يعتمد على مطابقة المعلمات مع الكود.
