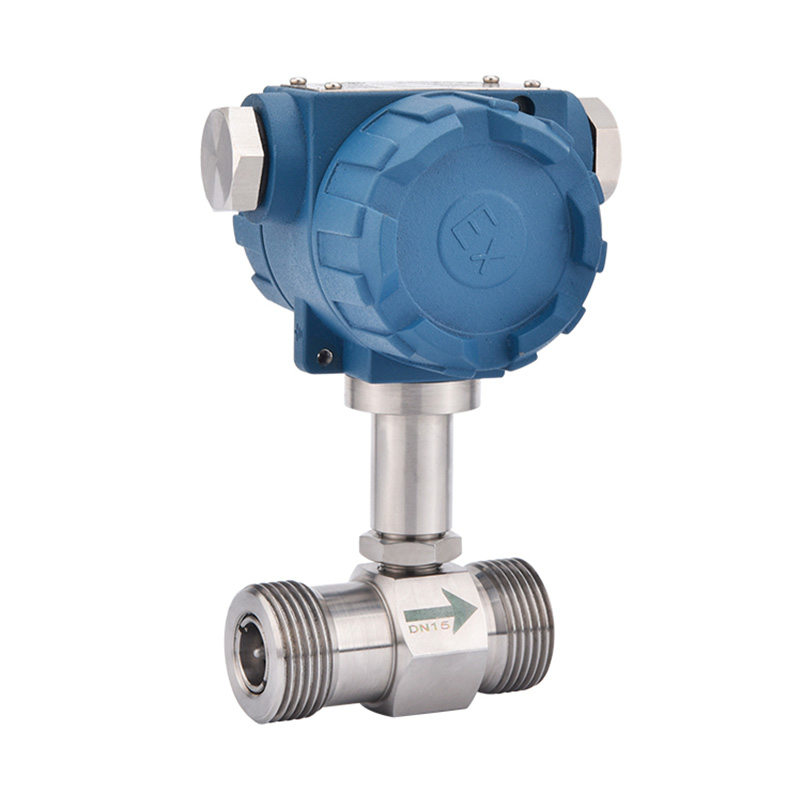

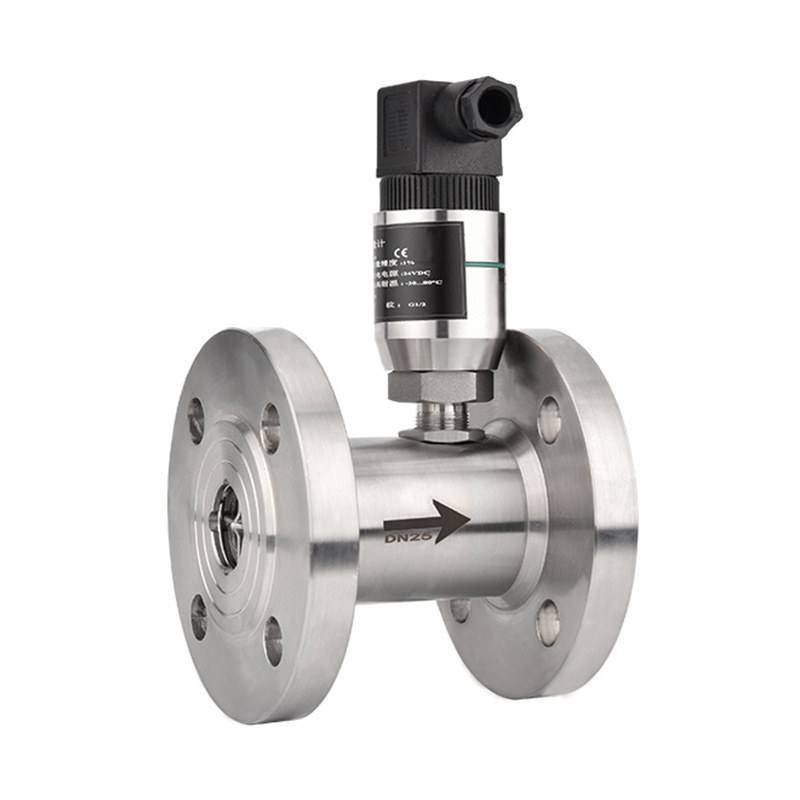

Product 3D Image Get couponsمستشعر التدفق التوربيني من سلسلة SN51 هو جهاز قياس تدفق دقيق. يستوعب التكنولوجيا المتقدمة لأجهزة قياس التدفق المحلية والأجنبية وقد تم تحسينه وتصميمه. يتميز بهيكل بسيط وخفيف الوزن
ويتميز بدقة عالية وقابلية جيدة للتكرار واستجابة حساسة وسهولة التركيب والصيانة والاستخدام، وهو مناسب لقياس الوسائط منخفضة اللزوجة مثل الماء والديزل والبنزين وما إلى ذلك. التوافق مع حركة المرور المقابلة
يمكن استخدام مطابقة علبة الجهاز لقياس معدل التدفق والكمية الإجمالية للسائل. يستخدم على نطاق واسع في أنظمة الحوسبة والتحكم في مجالات البترول والصناعات الكيميائية والمعادن والبحوث العلمية وغيرها.
تتوفر المستشعرات في أشكال مختلفة مثل النوع العادي والنوع عالي الدقة والنوع المقاوم للتآكل (كربيد الأسمنت). هناك نوعان من المضخمات: النوع العادي والنوع المقاوم للانفجار، ويمكن أيضًا حساب المستشعر باستخدام التدفق في الموقع.
العداد مزود ببطاريات ليثيوم، ويتم استبدال البطارية كل سنة.
يسمى القطر DN (مم) |
نطاق التدفق (م³/ساعة) | الضغط الاسمي PN (ميجا باسكال) |
أقصى فقدان للضغط (ميجا باسكال) |
|||||||||||||||||||||||||||||||||
الحد الأدنى | الحد الأعلى | الحد الأدنى | الحد الأعلى | الحد الأدنى | الحد الأعلى | |||||||||||||||||||||||||||||||
2 | 0.03 | 0.16 | مقاومة ضغط الخيط: 6.3 مقاومة ضغط الشفة: 1.6 يرجى الإشارة إلى مقاومة الضغط الخاصة |
0.15 | ||||||||||||||||||||||||||||||||
4 | 0.04 | 0.25 | 0.12 | |||||||||||||||||||||||||||||||||
6 | 0.1 | 0.6 | 0.08 | |||||||||||||||||||||||||||||||||
10 | 0.2 | 1.2 | 0.05 | |||||||||||||||||||||||||||||||||
12 | 0.12 | 2.4 | 0.05 | |||||||||||||||||||||||||||||||||
15 | 0.6 | 4 | 0.6 | 6 | 0.035 | |||||||||||||||||||||||||||||||
20 | 0.8 | 8 | ||||||||||||||||||||||||||||||||||
25 | 1.6 | 10 | 1 | 10 | ||||||||||||||||||||||||||||||||
32 | 1.5 | 15 | ||||||||||||||||||||||||||||||||||
40 | 3 | 20 | 3 | 20 | 2 | 20 | 0.025 | |||||||||||||||||||||||||||||
50 | 6 | 40 | 6 | 40 | 4 | 40 | ||||||||||||||||||||||||||||||
65 | 8 | 80 | ||||||||||||||||||||||||||||||||||
80 | 16 | 100 | 16 | 100 | 10 | 100 | ||||||||||||||||||||||||||||||
100 | 25 | 160 | 25 | 160 | 20 | 222 | ||||||||||||||||||||||||||||||
125 | 25 | 250 | ||||||||||||||||||||||||||||||||||
150 | 60 | 400 | 50 | 300 | 40 | 400 | ||||||||||||||||||||||||||||||
200 | 100 | 600 | 80 | 800 | ||||||||||||||||||||||||||||||||
250 | 160 | 1000 | 120 | 1200 | ||||||||||||||||||||||||||||||||
300 | 260 | 1600 | 180 | 1800 | ||||||||||||||||||||||||||||||||
ملاحظة: العمود الموجود في أقصى اليمين من نطاق التدفق هو قيمة المرجع القياسية، ونطاقات التدفق الأخرى هي نطاقات مخصصة. |
نوع التثبيت بالمشبك
نوع اتصال الشفة
قطر الجهاز (مم) |
ل (مم) |
د (مم) |
همم) | |||||||||||||||||||||||||||||||||
نوع النبض | نوع النبضة المقاوم للانفجار | نوع الإخراج 4-20 مللي أمبير | شاشة ذكية | |||||||||||||||||||||||||||||||||
15 | 66 | 66 | 155 | 220 | ||||||||||||||||||||||||||||||||
20 | 66 | 66 | 160 | 225 | ||||||||||||||||||||||||||||||||
25 | 66 | 66 | 165 | 230 | ||||||||||||||||||||||||||||||||
32 | 70 | 86 | 170 | 240 | ||||||||||||||||||||||||||||||||
40 | 75 | 86 | 180 | 245 | ||||||||||||||||||||||||||||||||
50 | 75 | 92 | 195 | 260 | ||||||||||||||||||||||||||||||||
65 | 75 | 105 | 205 | 210 | 210 | 275 | ||||||||||||||||||||||||||||||
80 | 84 | 120 | 220 | 225 | 225 | 290 | ||||||||||||||||||||||||||||||
100 | 90 | 140 | 245 | 250 | 250 | 310 | ||||||||||||||||||||||||||||||
125 | 100 | 165 | 270 | 275 | 275 | 340 | ||||||||||||||||||||||||||||||
200 | 150 | 240 | 350 | 350 | 350 | 415 |
متر عيار مم |
الخيط الخارجي L مم |
خيط داخلي L مم |
همم) | G خيط خارجي |
خيط داخلي G |
||||||||||||||||||
نوع النبض | نوع النبضة المقاوم للانفجار |
نوع الإخراج 4-20 مللي أمبير |
نوع العرض الذكي |
||||||||||||||||||||
4 | 225 | 80 | 142 | 145 | 145 | 210 | G1/2 | G1/4 | |||||||||||||||
6 | 225 | 80 | 143 | 145 | 145 | 210 | G1/2 | G1/4 | |||||||||||||||
8 | 225 | 80 | 144 | 146 | 146 | 210 | G1/2 | G1/4 | |||||||||||||||
10 | 345 | 80 | 145 | 150 | 147 | 210 | G1/2 | جي 3/8 | |||||||||||||||
12 | 345 | 80 | 146 | 150 | 1448 | 212 | جي 3/4 | G1/2 | |||||||||||||||
15 | 75 | 110 | 147 | 150 | 150 | 215 | جي1 | G1/2 | |||||||||||||||
20 | 85 | 115 | 150 | 155 | 155 | 220 | جي1 | جي 3/4 | |||||||||||||||
25 | 100 | 140 | 155 | 160 | 160 | 225 | جي 1-1/4 | جي1 | |||||||||||||||
32 | 120 | 168 | 175 | 180 | 180 | 245 | G1-1/2 | جي 1-1/4 | |||||||||||||||
40 | 140 | 180 | 180 | 184 | 180 | 250 | جي 2 | G1-1/2 | |||||||||||||||
50 | 150 | 200 | 185 | 190 | 190 | 255 | جي 2-1/2 | جي 2 | |||||||||||||||
ملاحظة: يتضمن مستشعر التدفق DN4-DN10 أعلاه حجم مقطع الأنبوب المستقيم القياسي للمصنع، ولا يتضمن مستشعر التدفق بقطر DN15-DN50 حجم مقطع الأنبوب المستقيم |
الأبعاد (الشكل 2) (نوع اتصال الخيط الداخلي)
متر عيار مم |
ل مم |
د مم |
ك مم |
همم) | د مم |
عدد الثقوب |
مقاومة الضغط القياسية |
|||||||||||||||||
نوع النبض | نوع النبضة المقاوم للانفجار |
نوع الإخراج 4-20 مللي أمبير |
نوع العرض الذكي |
|||||||||||||||||||||
15 | 75 | 95 | 65 | 175 | 180 | 180 | 245 | 14 | 4 | 1.6 ميجا باسكال |
||||||||||||||
20 | 85 | 105 | 75 | 185 | 190 | 190 | 255 | 14 | 4 | |||||||||||||||
25 | 100 | 115 | 85 | 200 | 195 | 195 | 260 | 14 | 4 | |||||||||||||||
32 | 120 | 140 | 100 | 210 | 215 | 215 | 275 | 18 | 4 | |||||||||||||||
40 | 140 | 150 | 110 | 195 | 220 | 220 | 285 | 18 | 4 | |||||||||||||||
50 | 150 | 165 | 125 | 230 | 235 | 235 | 295 | 18 | 4 | |||||||||||||||
65 | 175 | 185 | 145 | 255 | 260 | 260 | 325 | 18 | 8 | |||||||||||||||
80 | 200 | 200 | 160 | 260 | 265 | 265 | 330 | 18 | 8 | |||||||||||||||
100 | 220 | 220 | 180 | 285 | 285 | 285 | 350 | 18 | 8 | |||||||||||||||
125 | 250 | 250 | 210 | 310 | 315 | 315 | 380 | 18 | 8 | |||||||||||||||
150 | 300 | 285 | 240 | 345 | 345 | 345 | 410 | إثنان وعشرون | 8 | |||||||||||||||
200 | 360 | 340 | 295 | 395 | 400 | 400 | 465 | إثنان وعشرون | 12 |
مخطط توصيل مخرج النبضة
مخطط الهيكل الأساسي للمحول
موقع التثبيت
SN51- | 025 | د | 1 | أ | ص1 | أ | د | وصف مفصل | ||||||||||||||||||||||||||||
SN51- | مستشعرات تدفق التوربينات من سلسلة SN51 | |||||||||||||||||||||||||||||||||||
SN-51A | النموذج A (مستوى الحماية: IP67) (مستوى مقاومة الانفجار CT6) | |||||||||||||||||||||||||||||||||||
SN-51B | الطراز B (مستوى الحماية: IP67) (مستوى مقاومة الانفجار CT6) | |||||||||||||||||||||||||||||||||||
SN51-C | الموديل C (مستوى الحماية: IP65) | |||||||||||||||||||||||||||||||||||
025 | "خيار المعايرة، 025 يمثل أنبوب DN25 (للحصول على قطر أنبوب خاص، يرجى استشارة مهندس المبيعات)" | |||||||||||||||||||||||||||||||||||
أ | شاشة عرض في الموقع تعمل بالبطارية، بدون إخراج | |||||||||||||||||||||||||||||||||||
ب | مخرج إشارة النبضة، بدون عرض (NPN أو PNP) | |||||||||||||||||||||||||||||||||||
ج | كمية تناظرية 4-20 مللي أمبير مخرج، بدون شاشة | |||||||||||||||||||||||||||||||||||
د | شاشة عرض في الموقع، كمية خرج تناظرية 4-20 مللي أمبير | |||||||||||||||||||||||||||||||||||
هـ | عرض في الموقع، كمية تناظرية مخرج 2-10 فولت | |||||||||||||||||||||||||||||||||||
ف | عرض في الموقع، كمية تناظرية مخرج 1-5 فولت | |||||||||||||||||||||||||||||||||||
ج | شاشة عرض في المكان، خرج إشارة النبضة (NPN أو PNP) | |||||||||||||||||||||||||||||||||||
1 | اتصالات RS485 | |||||||||||||||||||||||||||||||||||
2 | بروتوكول هارت | |||||||||||||||||||||||||||||||||||
1 | وصلة مانعة للتسرب بخيط داخلي (مناسبة لقطر ≤DN32) | |||||||||||||||||||||||||||||||||||
2 | وصلة الشفة (مناسبة لقطر ≥DN15) | |||||||||||||||||||||||||||||||||||
3 | وصلة المشبك الصحية | |||||||||||||||||||||||||||||||||||
4 | وصلات خرطوم الختم السريع | |||||||||||||||||||||||||||||||||||
5 | اتصال مغلق بخيط خارجي (مناسب لـ ≤DN32) | |||||||||||||||||||||||||||||||||||
ج | الدقة 1.0% | |||||||||||||||||||||||||||||||||||
ص1 | تحمل الضغط: 16 بار | |||||||||||||||||||||||||||||||||||
ص2 | تحمل الضغط: 25 بار | |||||||||||||||||||||||||||||||||||
ص3 | تحمل الضغط: 40 بار | |||||||||||||||||||||||||||||||||||
ص4 | تحمل الضغط: 63 بار | |||||||||||||||||||||||||||||||||||
ص5 | تحمل الضغط: 160 بار (القطر ≤DN50) | |||||||||||||||||||||||||||||||||||
ص6 | تحمل الجهد: 250 بار (القطر ≤DN50) | |||||||||||||||||||||||||||||||||||
ص7 | تحمل الجهد: 320 بار (القطر ≤DN50) | |||||||||||||||||||||||||||||||||||
ص8 | تحمل الجهد: 400 بار (القطر ≤DN50) | |||||||||||||||||||||||||||||||||||
أ | محول كسر الكود (اختياري) | |||||||||||||||||||||||||||||||||||
ج | المحول الذكي (اختياري) | |||||||||||||||||||||||||||||||||||
د | 24 فولت | |||||||||||||||||||||||||||||||||||
أ | 220 فولت | |||||||||||||||||||||||||||||||||||
ج | يعمل بالبطارية (للاختيار بدون مخرج فقط) | |||||||||||||||||||||||||||||||||||
* يرجى تحديد اتجاه تدفق المادة، ونوعها، وقطر الأنبوب، وقيمة فاصل القياس المطلوب عند الطلب. يمكننا مساعدتك في التحقق بدقة عند مغادرة المصنع. * إذا كانت المادة لزجة، فيرجى تحديد اللزوجة، ودرجة الحرارة، ونوع المادة، ونطاق التدفق . |
