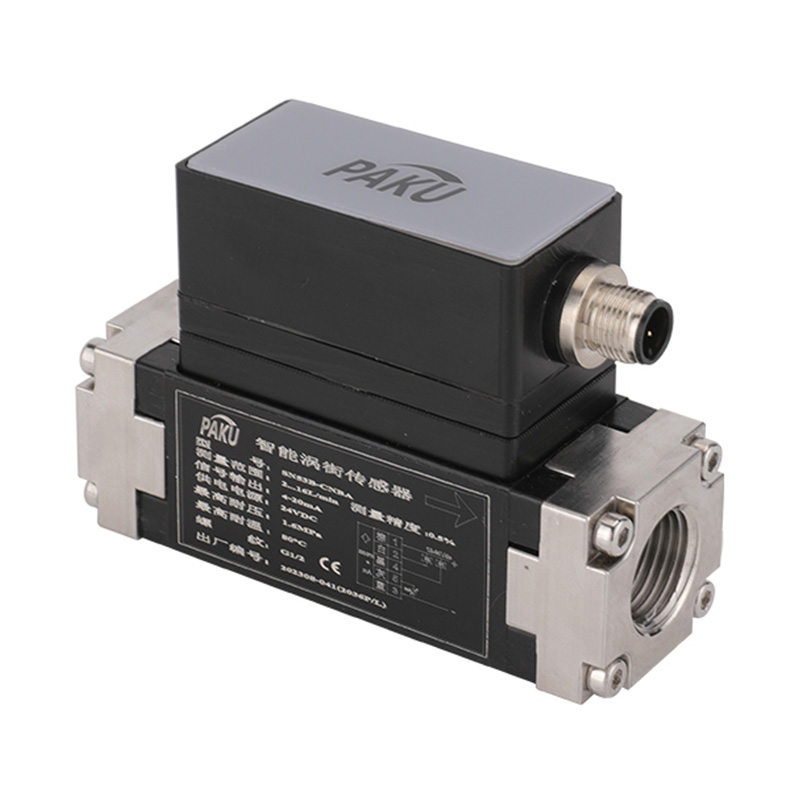

احصل على قسائممستشعر درجة حرارة التدفق الدوامي الذكي من سلسلة SN53B يعتمد على مبدأ دوامة كارمن، دوامة كارمن هي ظاهرة لاحظها ودرسها العالم المجري الأمريكي فون كارمن في عام 1911: عندما يكون السائل حول جسم خطي غير سائل، يتدفق ذيل الجسم على جانبي اليسار واليمين لإنتاج أزواج مرتبة بالتناوب، تدور في الاتجاه المعاكس للمعارضة لما يسمى بالدوامة. هذا الدوران له دورة، والتغيرات المتناوبة في طبيعة التردد تتناسب مع سرعة السائل، وهي ظاهرة دوامة كارمن، والعلاقة المحددة لهذه العلاقة هي Sr = fd / V. مقياس التدفق الدوامي هو استخدام هذه الظاهرة، وهي طبيعة مقياس التدفق الدوامي من خلال قياس تردد الدوامة لتحديد سرعة السائل أو معدل التدفق لدعم مقياس التدفق. يتميز بحجمه الصغير وسهولة إعداده، وما إلى ذلك، ودائرة ذكية مدمجة، ويمكن ضبط الحدود العليا والسفلى لقيمة الإنذار بشكل تعسفي، ويمكن مراقبة ظروف التدفق في الوقت الفعلي عن بُعد، ومجموعة كاملة من المعلمات التي يمكن ضبطها بشكل تعسفي في الموقع.
مستشعر آخر عالي الدقة لقياس درجة الحرارة، تتم معالجة الإشارة بواسطة دائرة المعالجة الخلفية وتحويلها إلى إشارة كهربائية صناعية قياسية وإخراجها وعرضها، ويمكن ضبط الحدود العليا والسفلى لقيمة إنذار درجة الحرارة بشكل تعسفي، ويمكن مراقبة ظروف درجة الحرارة في الوقت الفعلي عن بُعد، والمعلمات الكاملة للموقع بإعدادات تعسفية.
| وسائل الإعلام المناسبة | سائل (ولكن بلزوجة 3 ميجا باسكال-ثانية [3CP] أو أقل) | ||||||
| نطاق معدل التدفق | 0.5--4 لتر/دقيقة | 2--16 لتر/دقيقة | 5--40 لتر/دقيقة | 10--100 لتر/دقيقة | 20--200 لتر/دقيقة | ||
| درجة حرارة متوسطة | 0-90 درجة مئوية (غير مجمد أو غير مكثف) | ||||||
| وحدة العرض | معدل التدفق اللحظي: لتر/دقيقة معدل التدفق التراكمي: لتر/دقيقة | ||||||
| دقة | قيمة العرض: ±5%الإخراج التناظري: ±3 | ||||||
| القدرة على التكرار | ±1% | ||||||
| مقاومة الضغط | 15 bar | ||||||
| فقدان الضغط | أقل من 45 كيلو باسكال عند أقصى معدل تدفق | ||||||
| تبديل الإخراج | الناتج | مخرج PNP أو NPN ثنائي الاتجاه | |||||
| أقصى تيار للحمل |
80mA |
||||||
| جهد الإمداد | تيار مستمر 12-24 فولت ±10% | ||||||
| وقت الاستجابة | 0.5 ثانية/1 ثانية/2 ثانية | ||||||
| حماية الإخراج | حماية من ماس كهربائي | ||||||
| أوضاع الإخراج | معدل التدفق | وضع الهستيريسيس، وضع مقارنة الحد العلوي والسفلي، وضع الإخراج الإجمالي، وضع إخراج النبضة الإجمالي القابل للتحديد | |||||
| درجة حرارة | وضع الهستيريسيس، وضع مقارنة الحد العلوي والسفلي قابل للاختيار | ||||||
| المخرجات التناظرية | جهد الخرج | جهد الخرج: 1~5 فولت معاوقة الخرج: 1 كيلو أوم | |||||
| الناتج الحالي | تيار الخرج: 4~20 مللي أمبير أقصى مقاومة للحمل: 300 أوم عند تيار مستمر 12 فولت، 600 كوارت عند تيار مستمر 24 فولت | ||||||


| إبرة | كابل | إشارة |
| 1 | بني | مزود الطاقة |
| 2 | أبيض | التبديل 2 |
| 3 | أزرق | أرضي |
| 4 | أسود | المفتاح 1 |
| 5 | رمادي | مللي أمبير/نبضة P |

| إبرة | كابل | إشارة |
| 1 | أبيض | تدفق مللي أمبير |
| 2 | بني | مصدر الطاقة + |
| 3 | أخضر | درجة الحرارة مللي أمبير |
| 4 | أصفر | كمية تبديل درجة الحرارة T1 |
| 5 | رمادي | |
| 6 | لون القرنفل | |
| 7 | أزرق | مزود الطاقة - |
| 8 | أحمر | كمية التبديل L1 |
| SN53B- | A | P | A | B | T | وصف مفصل | ||||||||||||
| SN53B- | مستشعر الدوامة الذكي من سلسلة SN53B | |||||||||||||||||
| B | الموديل B: جسم بلاستيكي، واجهة من الفولاذ المقاوم للصدأ ذات طرفين مع شاشة | |||||||||||||||||
| B1 | الموديل B1: جسم بلاستيكي مع واجهة من الفولاذ المقاوم للصدأ بدون شاشة (لا توجد وظيفة تبديل) | |||||||||||||||||
| P | مخرج PNP (للطرز التي تحتوي على شاشة فقط) | |||||||||||||||||
| N | مخرج NPN (للطرز المزودة بشاشة فقط) | |||||||||||||||||
| A | نطاق معدل التدفق: 0.5-4 لتر/دقيقة الخيط: خيط أنثوي G3/8 | |||||||||||||||||
| A1 | نطاق معدل التدفق: 0.5-4 لتر/دقيقة الخيط: خيط أنثوي RC3/8 | |||||||||||||||||
| B | نطاق معدل التدفق: 2-16 لتر/دقيقة الخيط: خيط أنثوي G1/2 | |||||||||||||||||
| B1 | نطاق معدل التدفق: 2-16 لتر/دقيقة الخيط: خيط أنثوي RC1/2 | |||||||||||||||||
| C | نطاق معدل التدفق: 5-40 لتر/دقيقة الخيط: خيط أنثوي G1/2 | |||||||||||||||||
| C1 | نطاق معدل التدفق: 5-40 لتر/دقيقة الخيط: خيط أنثوي RC1/2 | |||||||||||||||||
| D | نطاق معدل التدفق: 10-100 لتر/دقيقة الخيط: خيط أنثى G1 | |||||||||||||||||
| D1 | نطاق معدل التدفق: 10-100 لتر/دقيقة الخيط: خيط أنثوي RC1 | |||||||||||||||||
| F | نطاق معدل التدفق: 10-100 لتر/دقيقة الخيط: خيط أنثوي G3/4 | |||||||||||||||||
| F 1 | نطاق معدل التدفق: 10-100 لتر/دقيقة الخيط: خيط أنثوي RC3/4 | |||||||||||||||||
| اختياري بدون عرض | A | 1 مخرج تناظري 4-20 مللي أمبير (معدل التدفق) | ||||||||||||||||
| B | 1 مخرج تناظري 1-5 فولت (معدل التدفق) | |||||||||||||||||
| C | اتصالات RS485 (معدل التدفق) | |||||||||||||||||
| S | مخرج RS485 أحادي الاتجاه 4-20 مللي أمبير + مخرج RS485 أحادي الاتجاه للتدفق ودرجة الحرارة | |||||||||||||||||
| غير قابل للتحديد بدون عرض | D | مخرجان تناظريان 4-20 مللي أمبير (درجة الحرارة، التدفق) | ||||||||||||||||
| E | 2 مخرجات تناظرية 1-5 فولت (درجة الحرارة، التدفق) | |||||||||||||||||
| E1 | التبديل: قناتان للتبديل لمعدل التدفق التناظري: مخرج واحد 4-20 مللي أمبير لمعدل التدفق |
|||||||||||||||||
| E2 | كمية التبديل: معدل التدفق كمية التبديل الثانية التناظرية: خرج 1-5 فولت لمعدل التدفق |
|||||||||||||||||
| F1 | كمية التبديل: مفتاح واحد لدرجة الحرارة ومفتاح واحد لمعدل التدفق التناظري: خرج 4-20 مللي أمبير لمعدل التدفق في اتجاه واحد |
|||||||||||||||||
| F2 | كمية التبديل: درجة الحرارة ومعدل التدفق لكل كمية تبديل التناظرية: خرج 1-5 فولت لمعدل التدفق طوال الطريق |
|||||||||||||||||
| F3 | كمية التبديل: درجة الحرارة، معدل التدفق طوال الطريق كمية التبديل التناظرية: درجة الحرارة 4-20 مللي أمبير في الساعة طوال الطريق |
|||||||||||||||||
| F4 | كمية التبديل: درجة الحرارة، معدل التدفق في كل اتجاه كمية التبديل التناظرية: خرج 1-5 فولت لدرجة الحرارة طوال الطريق |
|||||||||||||||||
| G1 | كمية التبديل: درجة الحرارة ومعدل التدفق في كل اتجاه كمية التبديل التناظرية: خرج 4-20 مللي أمبير لكل من درجة الحرارة ومعدل التدفق |
|||||||||||||||||
| G2 | كمية التبديل: درجة الحرارة ومعدل التدفق في كل اتجاه كمية التبديل التناظرية: خرج 1-5 فولت لكل من درجة الحرارة ومعدل التدفق |
|||||||||||||||||
| R1 | كمية التبديل: كميتان للتبديل لاتصالات معدل التدفق RS485 |
|||||||||||||||||
| R2 | كمية التبديل: كميتان للتبديل لاتصالات درجة الحرارة RS485 |
|||||||||||||||||
| R3 | كمية المفتاح: كمية مفتاح واحدة لكل درجة حرارة ومعدل تدفق اتصال RS485 |
|||||||||||||||||
| لا توجد درجة حرارة لا حاجة للاختيار | T | نطاق درجة الحرارة الافتراضية: 0-100 درجة مئوية | ||||||||||||||||
| T … | نطاق درجة الحرارة المخصص | |||||||||||||||||
