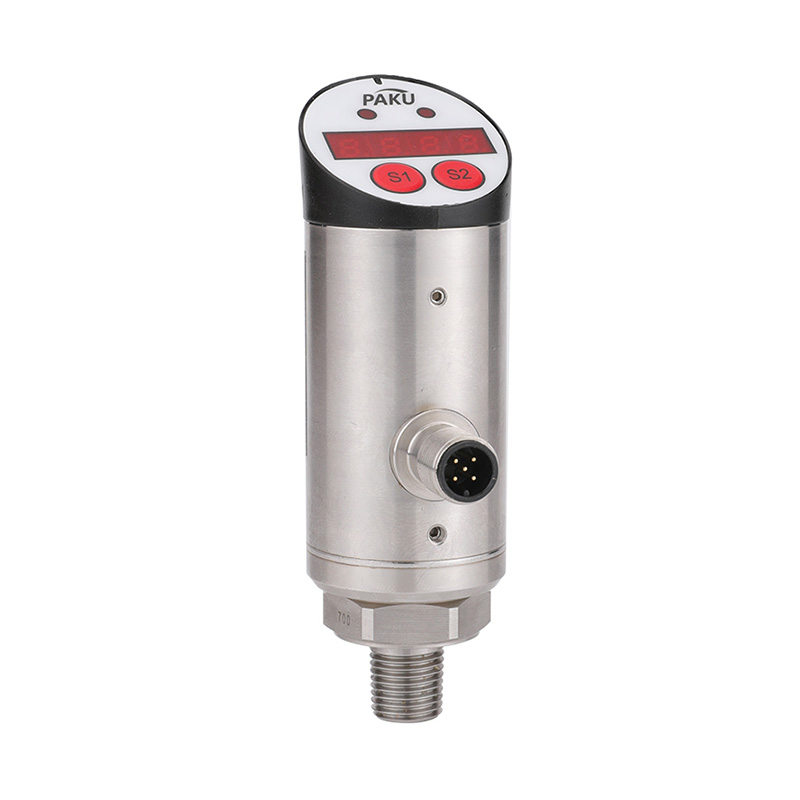

مستشعر مفتاح الضغط الرقمي الإلكتروني المقاوم للصدمات عالي التردد - PN80A

Product introduction

تعتمد مستشعرات الضغط الإلكترونية من سلسلة PN80A على نواة زجاجية مصهورة بدقة عالية لضمان دقة ومتانة عاليتين. مزودة بشاشة عرض في الموقع وشاشة رقمية LED لعرض الضغط في الوقت الفعلي أو قائمة الضبط.

أقصى مدى للقياس: من -1 إلى 600 بار. يعرض مؤشر LED الرقمي قيمة الضغط وحالة المفتاح. يمكن للقائمة تحديد نقطة المفتاح، ونقطة بداية ونهاية المخرج التناظري، ووظيفة المخرج، ووظيفة الذاكرة، ووظيفة العرض، مما يغني عن إكمال الإعدادات في الموقع. يتميز هذا المستشعر بموثوقية عالية، ويمكن استخدامه مباشرةً مع جهاز التحكم المنطقي القابل للبرمجة (PLC). موصل قفل M12 لسهولة التوصيل والفصل، مع مستوى حماية عالٍ. يمكنه قياس الضغط الموجب والسالب.

مع كل من المخرجات التناظرية والمخرجات التبديلية، يمكن استخدام هذا المستشعر كمفتاح ضغط وجهاز إرسال ضغط.

المعايير الفنية مخطط الأسلاك الرسم الأبعادي - النوع الملولب رسم الأبعاد - نوع الحجاب الحاجز المسطح جدول الاختيار

مزود الطاقة: 12...30 فولت تيار مستمر
، قلب سيليكون منتشر عالي الدقة،
استهلاك التيار بدون تحميل: بحد أقصى 30 مللي أمبير، مدعوم بجهد 24 فولت تيار مستمر
، مخرج التبديل:
نوع المخرج: PNP، NPN اختياري؛ مفتوح عادةً/مغلق عادةً قابل للتكوين
S1 وS2 تيار الخرج: <500 مللي أمبير زمن
الاستجابة: <10 مللي ثانية
دقة التبديل: ≤±0.5%
تيار الخرج التناظري (FS): ≤±0.5%
نوع خرج FS: 4...20 مللي أمبير قابل للتكوين
الحمل RA: ≤0.5 كيلو
أوم الخطية: ≤0.5%
فئة حماية FS: IP56
حماية الأسلاك: عكس القطبية، والحمل الزائد، وحماية الدائرة القصيرة
الشاشة:
التصميم: شاشة LED حمراء عالية السطوع مكونة من 4 أرقام و8 مم
نطاق العرض: 999...9999
الاستقرار (الانحراف السنوي): ≤±0.3%
درجة حرارة FS:
متوسطة درجة الحرارة: -20...85 درجة مئوية
درجة الحرارة المحيطة: -20...80 درجة مئوية
المواد:
غلاف الشاشة: بلاستيك هندسي
الجسم: الفولاذ المقاوم للصدأ 304
الأجزاء المبللة: الفولاذ المقاوم للصدأ 304
الكابل الاتصال: موصل M12x1
جزء العرض والجزء السداسي القابل للدوران 330 درجة
تعويض درجة الحرارة

دبوس

لون السلك

إشارة

1 بني  24 فولت
2 أبيض  التبديل 2
3 أزرق  أرضي
4 أسود  المفتاح 1
5 رمادي مللي أمبير

PN80A- ص ز أ جي 4 ح د س ب جدول اختيار النموذج (مفصل)
PN80A-                 سلسلة PN80A، مقياس ضغط إلكتروني رقمي عالي التردد ومقاوم للصدمات
  ص               مخرجات PNP
  ن               مخرجات NPN
    ز             الضغط الإيجابي
    ف             الضغط السلبي
      أ           نطاق الإعداد: -1.. 1 بار أو 0.. 1 بار
      ب           نطاق الإعداد: -1...2 بار أو 0...2 بار
      ج           نطاق الإعداد: -1...5 بار أو 0...5 بار
      د           نطاق الإعداد: 0...10 بار
      هـ           نطاق الإعداد: 0...25 بار
      ف           نطاق الإعداد: 0...100 بار
      ج           نطاق الإعداد: 0...160
      ح           نطاق الإعداد: 0...250 بار
      أنا           نطاق الإعداد: 0...400 بار
      ج           نطاق الإعداد: 0...600 بار
      ك           نطاق مخصص، على سبيل المثال 300 بار
        جي 4         اتصال الخيط: G1/4
        جي 2         اتصال الخيط: G1/2
        ك5         وصلة المشبك (القطر الخارجي 50.5 مم) (النطاق الأقصى 16 بار)
        ص         اتصال الحجاب الحاجز المتدفق
                  خيط مخصص
          ح       خيط خارجي
          ك       الخيط الداخلي
            أ     1 تبديل الإخراج
            ب     2 مخرجات التبديل
            ج     1 مخرج تناظري 4-20 مللي أمبير
            د     1 تحويل + 1 مخرج تناظري 4-20 مللي أمبير
            هـ     2 تبديل + 1 مخرج تناظري 4-20 مللي أمبير
            ف     2 تبديل + 1 مخرج تناظري 1-5 فولت
            ج     2 تبديل + 1 مخرج تناظري 0-10 فولت
              س   موصل M12*1
                ب لا يوجد مخمد، لا يوجد مبرد
                ز مخمد اختياري
                س مشعاع اختياري
* إذا كان هناك حاجة إلى الفولاذ المقاوم للصدأ 316L، فيرجى الإشارة إلى ذلك في الملاحظات
* جدول اختيار النموذج مخصص لاختيار المعلمات فقط، ويتم التسليم النهائي للمصنع بناءً على رمز المعلمات
* أقصى نطاق ضغط لنوع الحجاب الحاجز المسطح هو 160 بار
