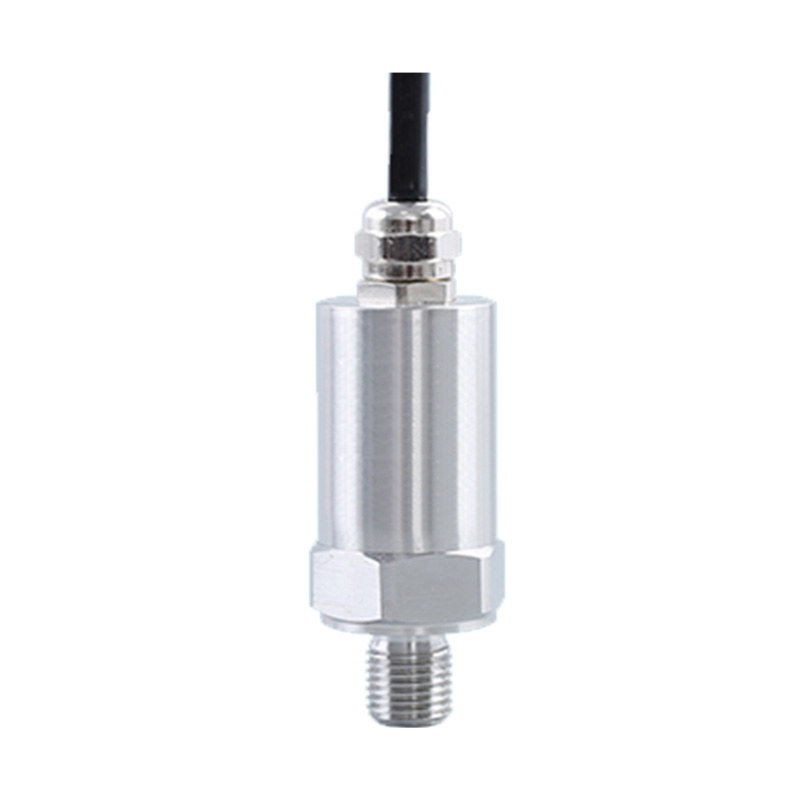

مستشعر ضغط السيليكون المنتشر-PN502
الصفحة الرئيسية / منتجات / سلسلة الضغط / مستشعر الضغط / مستشعر ضغط السيليكون المنتشر-PN502

إذا كان لديكم أي أسئلة أخرى، يرجى الاتصال بالرقم 008602137566990 أو ملء استمارة الاستعلام.

احصل على قسائم
مقدمة المنتجات

جهاز إرسال ضغط سيليكوني منتشر مدمج، يتميز بخيارات واسعة، وهيكل مدمج، ومناسب للبيئات القاسية، وموثوقية عالية. نطاق قياس واسع (من 0 إلى 600 بار)، يُستخدم لقياس ضغط المقياس والضغط المطلق. مناسب للمعدات الميكانيكية، والأجهزة الهيدروليكية الهوائية، والقاطرات، وأجهزة التحكم في الضغط.

المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول الاختيار

- نطاق القياس: مخصص حسب متطلبات المستخدم
- نطاق الحمل الزائد: 1.5 مرة من نطاق القياس
- الدقة: 0.25٪، 0.5٪
- الخطية: ± 0.2٪
- القدرة على التكرار: ≤ ± 0.1fs
- الاستقرار: لا يزيد عن دقة جهاز الإرسال في غضون عام واحد
- تأثير درجة الحرارة: < ± 0.02٪ FS / K
- وقت الاستجابة: <1 مللي ثانية (10 ... 90٪ FS)
- مصدر الطاقة: 10 ... 30 فولت تيار مستمر (3 أسلاك 14 ... 30 فولت)
- الحمل: ≥ 10 كيلو أوم (0 ... 10 فولت)، ≥ 5 كيلو أوم (1 ... 5 فولت) ≤ (UB-10) فولت، 0.02 أمبير (4 ... 20 مللي أمبير)
- استهلاك الطاقة: تيار الإشارة (سلكين)، 8 مللي أمبير (3 أسلاك)
- الحماية الكهربائية: حماية من الحمل الزائد / الطور العكسي
- درجة الحرارة المحيطة: -30 ... 85 ℃
- درجة حرارة متوسطة: -25... 80 ℃
- درجة حرارة التخزين: -30... 100 ℃ درجة الحماية: IP65
- مادة الغلاف: الفولاذ المقاوم للصدأ 304
- مادة السائل: الفولاذ المقاوم للصدأ 304
- الختم: مطاط الفلور
- الوزن: 0.10 كجم

PN502- A GB... C G 4 H 4 C B مواصفة
PN502-                 مستشعرات الضغط من نوع السيليكون المنتشر من سلسلة PN502
  A               أ
  BC               النوع ب: مقياس الضغط
  BD               النوع ب: الضغط المطلق
    GB...             نطاق اختياري: بار (وحدة)
    GP...             النطاق الاختياري: كيلو باسكال (وحدة)
                  مجموعة مخصصة
      B           فئة الدقة: 0.25
      C           درجة الدقة: 0.5
        N4         خيط الواجهة: NPT1/4
        N2         خيط الواجهة: NPT1/2
        G4         خيط الواجهة: G1/4
        G2         خيط الواجهة: G1/2
        M2         خيط الواجهة: M20*1.5
                  خيط مخصص
          H       خيط خارجي
          K       خيط داخلي
                مخرج 4-20 مللي أمبير
                مخرج 1-5 فولت
                خرج من 0 إلى 10 فولت
              C   موصل M12 × 1
                B لا يوجد مخمد، لا يوجد بالوعة حرارية
                Z المثبط (اختياري)
                S المشتت الحراري (اختياري)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
