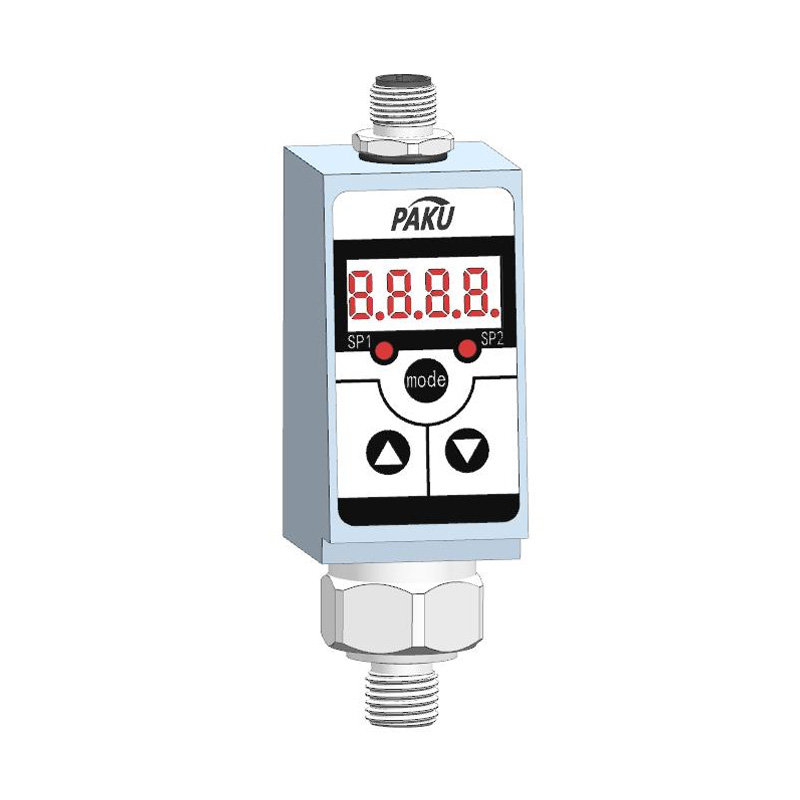

مستشعر ضغط ذكي بشاشة رقمية إلكترونية - PN65

Product introduction

تستخدم سلسلة PN65 من مستشعرات الضغط الإلكترونية نواة سيليكون منتشرة عالية الدقة لضمان الدقة العالية والمتانة للمستشعر. مع شاشة عرض في الموقع، شاشة رقمية LED لعرض الضغط في الموقع أو قائمة الإعدادات.
نطاق القياس الأقصى: -1... 600 بار، شاشة LED رقمية
تعرض قيمة الضغط وحالة المفتاح، نقطة ضبط القائمة، بدء الكمية التناظرية، نقطة النهاية، وظيفة الإخراج، وظيفة التخزين ووظيفة العرض، لذلك لا يلزم إكمال الإعداد في الموقع. مع موثوقية عالية، يمكن توصيل الإخراج مباشرة بـ PLC. موصل من نوع قفل M12، سهل الفك، مستوى حماية عالٍ. يمكن قياس الضغط الإيجابي أو السلبي. يمكن استخدام المستشعر كمفتاح ضغط أو ناقل ضغط لأنه يحتوي على مخرج تبديل ومخرج تناظري.

المواصفات الفنية التطبيق مخطط الأسلاك الشكل البعدي جدول الاختيار

- النطاق: راجع جدول الاختيار للحصول على التفاصيل
- قدرة العملية: راجع الجدول أدناه
- مخرجات التبديل: اضبط النطاق على 0.5%... نطاق 100%
- دقة نطاق 0.5%
- عدد المفاتيح 1 أو 2 اختياري
- وظيفة الإخراج PNP؛ يمكن لـ NPN المفتوح أو المغلق بشكل طبيعي ضبط التيار المقدر ≤300mA
- زمن الاستجابة ≤30 مللي ثانية
- خرج تناظري: نوع الخرج 4... 20mA حمل خرج تناظري ≤500Ω
- دقة 0.5%
- إمكانية التكرار: نطاق 0.5%
- العرض: أحمر 9 مم LED، نطاق U - 999... 9999
- الطاقة: 15... 30 فولت تيار مستمر
- الحماية الكهربائية: حماية من القطب، الحمل الزائد، ماس كهربائي
- درجة الحرارة المحيطة: -20... 80 درجة مئوية
- درجة حرارة متوسطة: -30... 100 درجة مئوية
- درجة حرارة التخزين: -40... 100 درجة مئوية
- تأثير درجة الحرارة: < ±0.03%FS/K
- درجة الحماية: IP67
- توصيل العملية: فولاذ مقاوم للصدأ + ختم NBR
- مادة الغلاف: سبيكة الزنك
- التوصيل الكهربائي: موصل M12 × 1 نواة
- موصل M12 × 1 نواة

غرض مزدوج هوائي-سائل، مناسب لـ: التحكم في المضخة، كشف الخزان، التحكم في مستوى السائل، حجب الفلتر، المراقبة، مراقبة التسرب، ويمكن استخدامه أيضًا على نطاق واسع في المناسبات الهيدروليكية والهوائية، مثل المعدات الميكانيكية والتحكم في العملية.

PN65- ص ز أ جي 4 ح د س ب مواصفة
PN65-                 شاشة عرض رقمية ذكية من سلسلة PN65
  ص               مخرجات PNP
  ن               NPNoutput
    ز             الضغط الإيجابي
    ف             الضغط السلبي
      أ           نطاق الإعداد: -1.. 1 بار أو 0.. 1 بار
      ب           نطاق الإعداد: -1.. 2 بار أو 0.. 2 بار
      ج           نطاق الإعداد: -1.. 5 بار أو 0.. 5 بار
      د           نطاق الضبط: 0.. 10 بار
      هـ           نطاق الضبط: 0..25 بار
      ف           نطاق الضبط: 0.. 100 بار
      ج           نطاق الضبط: 0.. 160 بار
      ح           نطاق الضبط: 0..250 بار
      أنا           نطاق الضبط: 0..400 بار
      ج           نطاق الضبط: 0..600 بار
      ك           نطاق مخصص، مثل 300 بار،
الاختيار: K300
        جي 4         خيط الواجهة: G1/4
        جي 2         خيط الواجهة: G1/2
        ك5         وصلة تشاك (القطر الخارجي
                  خيط مخصص
          ح       خيط خارجي
          ك       خيط داخلي
            أ     1 مخرج مفتاح
            ب     2 مفاتيح الإخراج
            ج     1 كمية تناظرية مخرج 4-20 مللي أمبير
            د     1 مفتاح + 1 مخرج تناظري 4-20 مللي أمبير
            هـ     2 كمية تبديل + 1
كمية تناظرية خرج 4-20 مللي أمبير
            ف     1 كمية تبديل + 1 كمية تناظرية
خرج 1-5 فولت
              س   موصل M12*1 (قياسي مع
سلك بطول 2 متر)
                ب لا يوجد مخمد، لا يوجد بالوعة حرارية
                ز المثبط (اختياري)
                س المشتت الحراري (اختياري)
                أ M3 مع فتحة التثبيت
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
