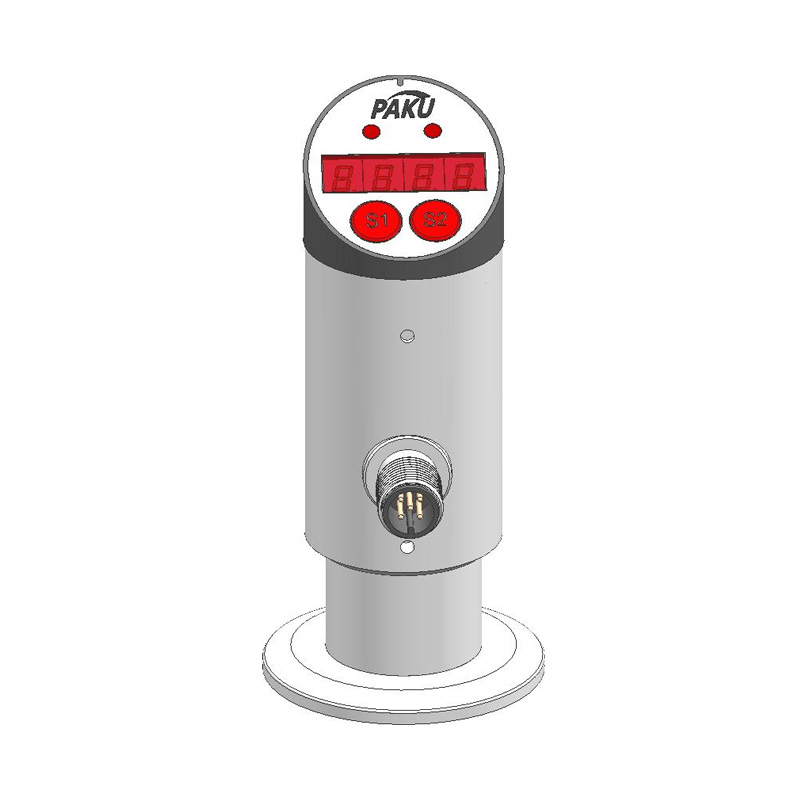

Product 3D Image
Get coupons

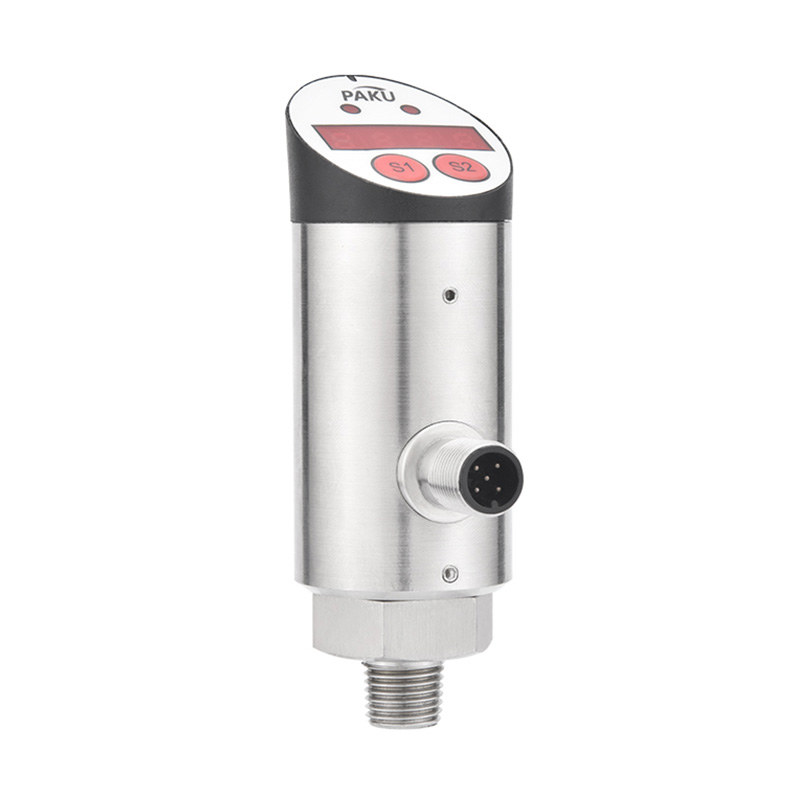

مستشعر ضغط رقمي إلكتروني - PN80

Product introduction

تستخدم مستشعرات الضغط الإلكترونية من سلسلة PN80 نواة سيليكون منتشرة عالية الدقة لضمان دقة ومتانة عالية للمستشعر. مع شاشة عرض في الموقع، شاشة رقمية LED لعرض الضغط في الموقع أو قائمة الإعدادات.
نطاق القياس الأقصى: -1... 600 بار، شاشة LED رقمية لعرض قيمة الضغط وحالة المفتاح، نقطة تبديل قائمة الإعدادات، بدء الكمية التناظرية، نقطة النهاية، وظيفة الإخراج، وظيفة التخزين ووظيفة العرض، لذلك لا يلزم إكمال الإعداد في الموقع.
بفضل الموثوقية العالية، يمكن توصيل المخرج مباشرة بـ PLC.
موصل من نوع قفل M12، سهل الفك، مستوى حماية عالٍ. يمكن قياس الضغط الإيجابي أو السلبي. يمكن استخدام المستشعر كمفتاح ضغط أو ناقل ضغط لأنه يحتوي على مخرج تبديل ومخرج تناظري.

المواصفات الفنية مخطط الأسلاك الأبعاد الشكل جدول الاختيار

- جهد الإمداد: 12...30 فولت تيار مستمر
- قلب سيليكون منتشر عالي الدقة
- استهلاك التيار بدون حمل: الحد الأقصى 30 مللي أمبير، مصدر طاقة 24 فولت تيار مستمر
- خرج مُحوّل:
- نوع الخرج: PNP، NPN اختياري مفتوح عادةً ومغلق عادةً ويمكن ضبطه
- S1، S2 تيار الخرج: <500 مللي أمبير وقت الاستجابة <10 مللي ثانية دقة التبديل: ≤ ±0.5% نطاق
نوع التيار خرج تناظري: ≤ ±0.5% نطاق
- نوع الخرج: 4... يمكن ضبطه على 20 مللي أمبير
- حمل Ra: ≤0.5 كيلو أوم
- الخطية: ≤ 0.5% نطاق
- حماية الأسلاك: الطور العكسي، الحمل الزائد، حماية الدائرة القصيرة
- العرض:
التصميم: شاشة LED حمراء عالية السطوع 8 مم 4 بت نطاق العرض: 999... 9999
الدقة: ≤ ±0.5% نطاق
- الاستقرار (الانحراف السنوي): ≤ نطاق ±0.3%
- درجة الحرارة: درجة حرارة متوسطة: -20...85℃
درجة حرارة البيئة: -20...80℃
درجة حرارة التخزين: -30...80℃
- المواد: غلاف رأس الساعة: بلاستيك هندسي
الغلاف: 304 فولاذ مقاوم للصدأ
جزء التلامس المتوسط: فولاذ مقاوم للصدأ 304
- درجة الحماية: IP67
- طريقة الخروج: موصل M12X1

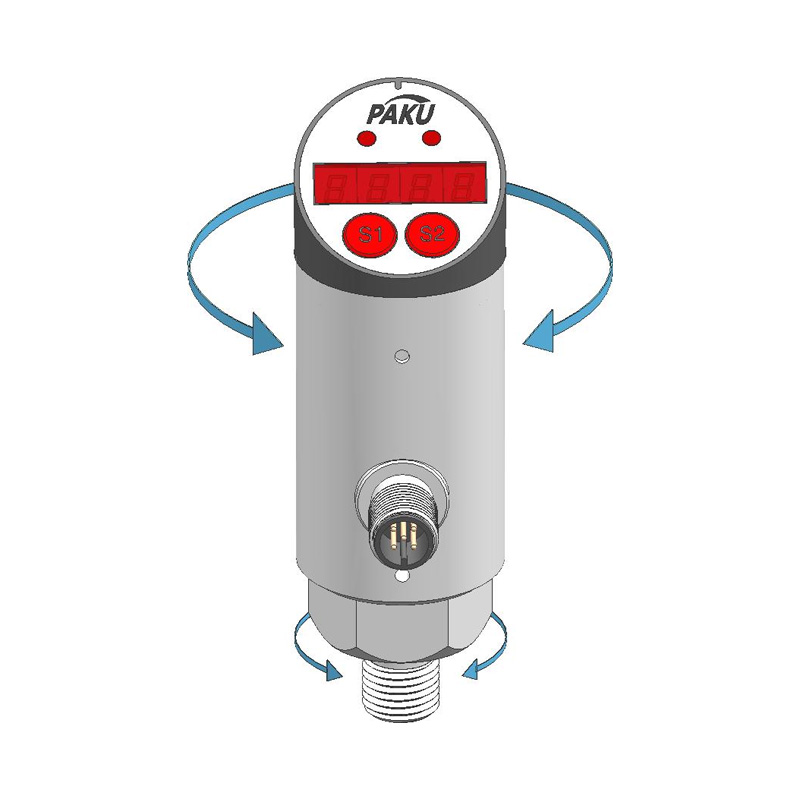

- يمكن لجزء الرأس والجزء السداسي الدوران بمقدار 330 درجة تعويض درجة الحرارة

PN80- ص ز أ جي 4 ح د س ب مفصل
PN80-                 شاشة العرض الرقمية الإلكترونية من سلسلة PN80
  ص               مخرجات PNP
  ن               NPNoutput
    ز             الضغط الإيجابي
    ف             الضغط السلبي
      أ           نطاق الإعداد: -1.. 1 بار أو 0.. 1 بار
      ب           نطاق الإعداد: -1.. 2 بار أو 0.. 2 بار
      ج           نطاق الإعداد: -1.. 5 بار أو 0.. 5 بار
      د           نطاق الضبط: 0.. 10 بار
      هـ           نطاق الضبط: 0..25 بار
      ف           نطاق الضبط: 0.. 100 بار
      ج           نطاق الضبط: 0.. 160 بار
      ح           نطاق الضبط: 0..250 بار
      أنا           نطاق الضبط: 0..400 بار
      ج           نطاق الضبط: 0..600 بار
      ك           مجموعة مخصصة، مثل 300 بار،
S l ti K300
        جي 4         خيط الواجهة: G1/4
        جي 2         خيط الواجهة: G1/2
        ك5         وصلة المخرطة (القطر الخارجي
        ص         اتصال غشاء التنظيف
                  خيط مخصص
          ح       خيط خارجي
          ك       خيط داخلي
            أ     1 مخرج مفتاح
            ب     2 مفاتيح الإخراج
            ج     1 كمية تناظرية مخرج 4-20 مللي أمبير
            د     1 مفتاح + 1 مخرج تناظري 4-20 مللي أمبير
            هـ     2 كمية تبديل +1 تناظرية
            ف     2 كمية تبديل +1 تناظرية
              س   موصل M12 × 1
                ب لا يوجد مخمد، لا يوجد بالوعة حرارية
                ز المثبط (اختياري)
                س المشتت الحراري (اختياري)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
