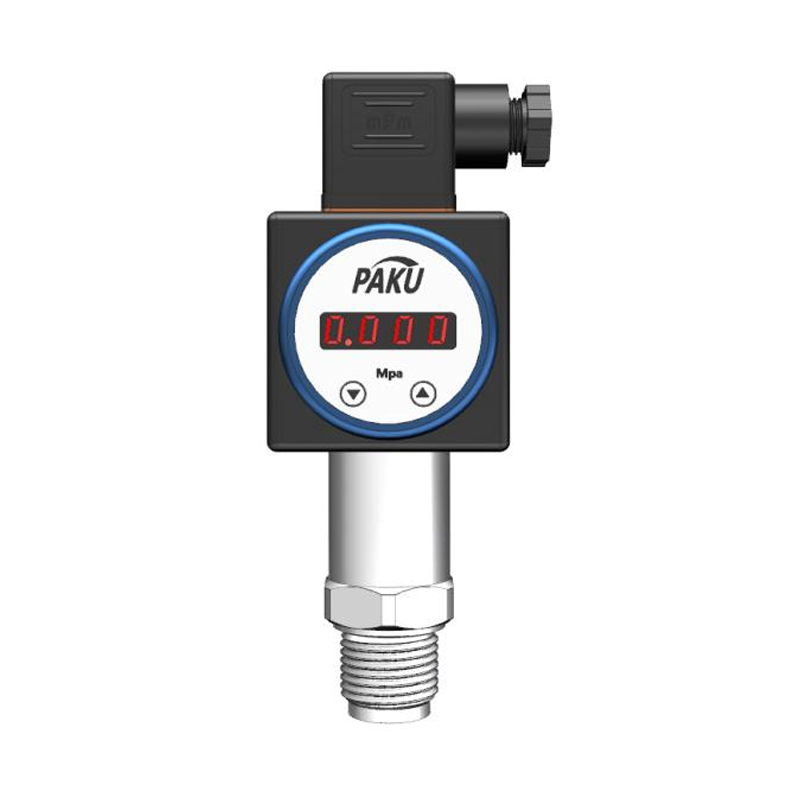

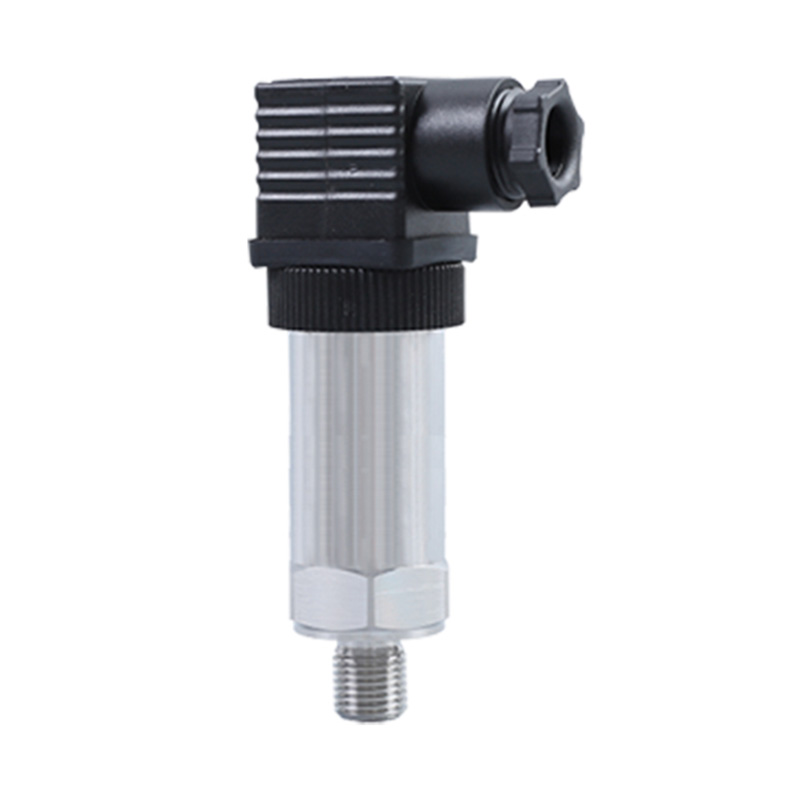

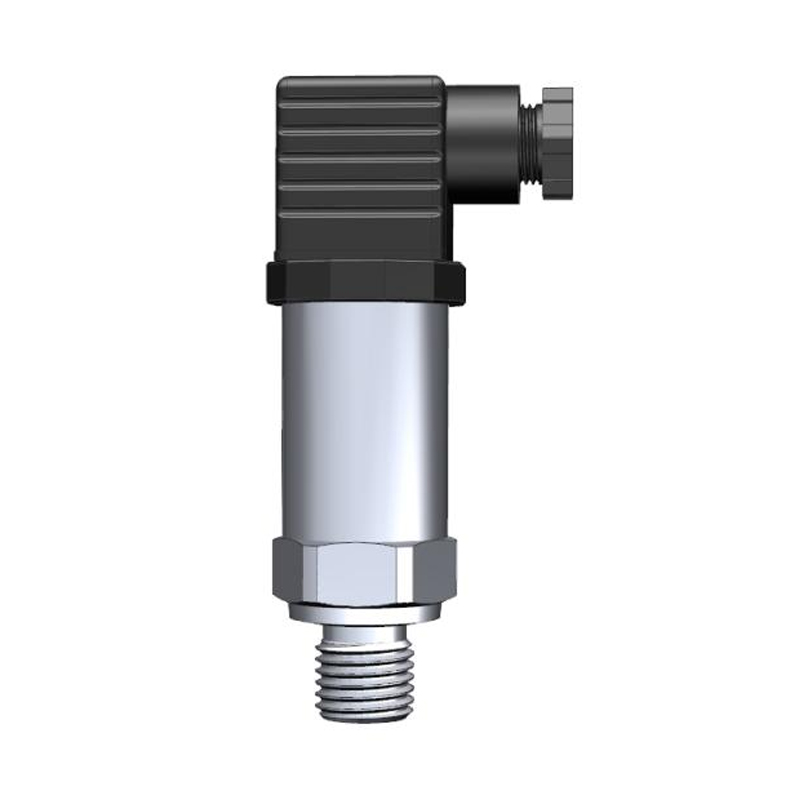

جهاز إرسال الضغط طويل الأمد-PN50E

PREV: جهاز إرسال الضغط العالمي-PN500
NEXT: جهاز إرسال ضغط من السيليكون أحادي البلورة عالي الدقة - PN30C

Product introduction

- يعتمد تقنية عزل غشاء متقدمة.
- رقاقة مدمجة، مصدر طاقة بجهد عريض.
- هيكل مدمج، سهل التركيب.
- تصميم قطع ترددي، قدرة عالية على مقاومة التشويش، حماية من الصواعق.
- تحديد التيار، تحديد الجهد، حماية التوصيل العكسي (خرج التيار فقط).
- دقة عالية، استقرار جيد، استجابة سريعة، مقاومة للصدمات.
- اختيار مستشعر متطور عالي الجودة لقياس الضغط الأصلي.

المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول اختيار النطاق جدول الاختيار

- نطاق القياس: مخصص حسب متطلبات المستخدم
- وسط القياس: سائل أو غاز (متوافق مع مادة التلامس)
- المادة الكلية: غشاء 316L من الفولاذ المقاوم للصدأ (جهة اتصال) اتصال العملية 304 من الفولاذ المقاوم للصدأ (جهة اتصال)
الغلاف الخارجي هو 304 من الفولاذ المقاوم للصدأ
أختام مطاطية من النتريل (جهة اتصال)
غلاف العرض بلاستيك هندسي ABS (شاشة أنبوب رقمية) مفصل هيرسمان بلاستيك هندسي ABS
- نطاق الضغط: 100 كيلو باسكال ~ 0 ~ 100 ميجا باسكال (انظر جدول اختيار النطاق للحصول على التفاصيل)
- وضع الضغط: ضغط السطح والضغط المطلق والضغط السلبي
- إشارة الخرج: 4 ~ 20 مللي أمبير، RS485 (بروتوكول Modbus-RTU القياسي)، (0 ~ 10 فولت تيار مستمر، 0 ~ 5 فولت تيار مستمر، 1 ~ 5 فولت تيار مستمر، 0.5 ~ 2.5 فولت تيار مستمر مخصص)
- جهد مصدر الطاقة: 12 ~ 36 فولت تيار مستمر تقليدي
15 ~ 36 فولت تيار مستمر عادي (مع عرض أو إخراج 0 ~ 10 فولت تيار مستمر)
3 ~ 5 فولت تيار مستمر التخصيص (الإخراج هو 0.5 ~ 2.5 فولت تيار مستمر)
- درجة الدقة: 0.1٪ FS (نطاق ≥ 100 كيلو باسكال مخصص)
0.25
٪ FS (نطاق ≥ 100 كيلو باسكال افتراضي) 0.5٪ FS (10 كيلو باسكال ≤ نطاق < 100 كيلو باسكال افتراضي) 1٪ FS (نطاق < 10 كيلو باسكال افتراضي)
دقة عرض رأس الجدول 0.5، شاشة أنبوب رقمي (LED)
- ظروف العمل: درجة حرارة متوسطة 40 ~ 85 درجة مئوية
درجة الحرارة المحيطة 40 ~ 85 درجة مئوية
الرطوبة المحيطة 0٪ ~ 95٪ RH (بدون تكاثف بدون تكاثف) تعويض درجة الحرارة 10 ~ 70 درجة مئوية
- الأداء الزلزالي: 10 جم (20. 2000 هرتز)
- سعة التحميل الزائد: نطاق كامل 200٪ أو 120 ميجا باسكال (خذ الحد الأدنى للقيمة) تردد الاستجابة: خرج إشارة تناظرية ≤500 هرتز، خرج إشارة رقمية ≤5 هرتز الاستقرار: ±0.1% FS/السنة
- انحراف درجة الحرارة: ±0.01%FS/℃ (نطاق تعويض درجة الحرارة)
- الوزن الإجمالي: لا يوجد مؤشر ≈ 190 جم مع مؤشر ≈270 جم
- درجة الحماية: IP65 (بدون شاشة) IP54 (مع شاشة)
- ملاحظة: يشير مستوى الحماية أعلاه إلى الحد الأقصى للطاقة
التي تم تحقيقها بعد اكتمال التوصيل الكهربائي: نوع التيار ≤
0.02 ميكروثانية (وات) النوع الرقمي ≤ 0.015 ميكروثانية (وات)
- ملاحظة: US = جهد الإمداد
- خصائص الحمل: حمل نوع التيار ≤{(US-7.5) ÷0.02 (US = جهد الإمداد)

جدول اختيار النطاق
شفرة	يتراوح	شفرة	يتراوح	شفرة	يتراوح	شفرة	يتراوح
01	★0～ 1 كيلو باسكال	02	★0～2 كيلو باسكال	03	★0～5 كيلو باسكال	04	▲0～ 10 كيلو باسكال
05	▲0～20 كيلو باسكال	06	▲0～50 كيلو باسكال	07	0～ 100 كيلو باسكال	08	0～200 كيلو باسكال
09	0～0.4 ميجا باسكال	10	0～0.5 ميجا باسكال	11	0～0.6 ميجا باسكال	12	0～ 1 ميجا باسكال
13	0～ 1.6 ميجا باسكال	14	0～2.5 ميجا باسكال	15	0～4 ميجا باسكال	16	0～6 ميجا باسكال
17	0～ 10 ميجا باسكال	18	0～ 16 ميجا باسكال	19	0～20 ميجا باسكال	20	0～25 ميجا باسكال
واحد وعشرون	0～30 ميجا باسكال	إثنان وعشرون	0～35 ميجا باسكال	ثلاثة وعشرين	0～40 ميجا باسكال	أربعة وعشرون	0～60 ميجا باسكال
25	0～70 ميجا باسكال	26	0～80 ميجا باسكال	27	0～ 100 ميجا باسكال	31	100 كيلو باسكال (أمبير)
32	200 كيلو باسكال (أمبير)	33	0.5 ميجا باسكال (أمبير)	34	1 ميجا باسكال (أمبير)	35	2 ميجا باسكال (أمبير)
36	± 1 كيلو باسكال	37	±2 كيلو باسكال	38	▲ ±5 كيلو باسكال	39	▲ ± 10 كيلو باسكال
40	▲ ±20 كيلو باسكال	41	▲ ±30 كيلو باسكال	42	▲ ±40 كيلو باسكال	43	±50 كيلو باسكال
44	± 100 كيلو باسكال	45	-100～200 كيلو باسكال	46	- 0.1～0.5 ميجا باسكال	47	-0.1～ 1 ميجا باسكال
48	★0～-1 كيلو باسكال	49	★0～-2 كيلو باسكال	50	★0～-3 كيلو باسكال	51	★0～-5 كيلو باسكال
52	▲0～-10 كيلو باسكال	53	▲0～-20 كيلو باسكال	54	▲0～-30 كيلو باسكال	55	▲0～-50 كيلو باسكال
56	0～-100 كيلو باسكال	57	-1 كيلو باسكال～0	58	-2 كيلو باسكال～0	59	-3 كيلو باسكال～0
60	-5 كيلو باسكال～0	61	▲-10 كيلو باسكال～0	62	▲-20 كيلو باسكال～0	63	▲-30 كيلو باسكال～0
64	▲-40 كيلو باسكال～0	65	▲-50 كيلو باسكال～0	66	-100 كيلو باسكال～0	67	مصنوع بطريقة مخصصة
ملاحظة ١: يشير الحرف A إلى الضغط المطلق؛ لا يوجد رمز يشير إلى ضغط القياس؛ ملاحظة ٢: نطاق القياس الأقل من ٥ كيلو باسكال مناسب لقياس الغاز الجاف فقط؛ ملاحظة ٣: ★ مستوى الدقة ١؛ ▲ مستوى الدقة ٠.٥؛ درجة الدقة الافتراضية بدون علامة ٠.٢٥، قابلة للتخصيص ٠.١. ملاحظة ٤: نطاق القياس ٦٠ ميجا باسكال أو أكثر، ويمكن اختيار سن M٢٠*١.٥ فقط.

PN50E-

ب...

م2

مواصفة

PN50E-

سلسلة PN50E ذات الضغط المتين

أ...

الضغط المطلق: الرجوع إلى النطاق

ب...

مقياس الضغط: راجع النطاق

تخصيص 0.1%FS (النطاق ≥

0.25%FS تقليدي (المدى ≥
100 كيلو باسكال)

روتين 0.5%FS (10 كيلو باسكال ≤ نطاق <
100 كيلو باسكال)

1%FS تقليدي (المدى < 10 كيلو باسكال)

م4

خيط أنثوي M14*1.5 (عادةً

م2

خيط أنثوي M20*1.5 (قياسي)

جي 4

خيط ذكر G1/4 (يستخدم بشكل شائع)

جي 2

خيط ذكر G1/2 (يستخدم بشكل شائع)

نوع الفيلم المسطح > خيط أنثوي G1/2

خيط مخصص

مخرج 4-20 مللي أمبير

مخرج 1-5 فولت

خرج من 0 إلى 10 فولت

خط مباشر

مفصل هيرسمان

لا يوجد مخمد، لا يوجد بالوعة حرارية

المثبط (اختياري)

المشتت الحراري (اختياري)

* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
