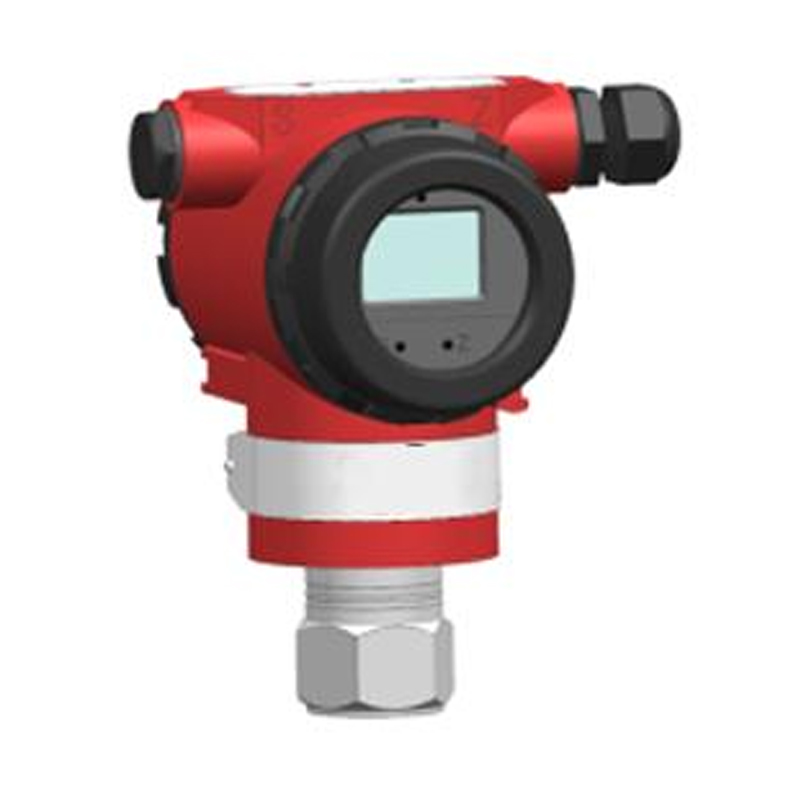

جهاز إرسال ضغط من السيليكون أحادي البلورة عالي الدقة - PN30C

نطاق الاستخدام: سائل، غاز، وبخار.
الخطأ الأساسي: ± 0.075%، 0.1%، 0.2%.
نطاق الكمية: انظر جدول النطاق
. خطأ اتساق القاعدة النهائية: ± 0.1%، 0.2%، 0.3%. خطأ التكرار: 0.1%، 0.2%، 0.3%.
فرق العائد: 0.1%، 0.2%، 0.3%.
الثبات: ضمن نطاق القياس، خلال عام واحد، لا يتم تجاوز الخطأ الأساسي.
خصائص مقاومة التداخل: تُضاف إشارة تداخل تحويل التردد من 1 إلى 100 كيلوهرتز بقيمة ذروة من 1 إلى 380 فولت تيار متردد إلى مصدر الطاقة والغطاء، ويكون تباين الخرج من 4 إلى 20 مللي أمبير أقل من ± 0.2%.
- تأثير درجة الحرارة: لفئة DP وGP، رمز النطاق 4 ~ 8، الخطأ < ± 0.15/10 ℃، حد أقصى للنطاق؛ بالنسبة للأنواع الأخرى والنطاقات الأخرى، يتم مضاعفة الخطأ.
- أداء التيار المستمر: التباين < 0.075٪.
- أداء العزل: مقاومة الطاقة للأرض > 400M.
- زمن الاستجابة: عند التشغيل، يكون زمن الاستجابة أقل من ثانيتين. حدة الذهن: الحد الأدنى وتغيير النطاق <
0.01٪.
- تغيير جهد مصدر الطاقة: الحد الأدنى وتغيير النطاق < 0.02٪.
- تباين الحالة المستقرة: ينقطع مصدر الطاقة لفترة قصيرة، والتباين < 0.02٪. النطاق فوق المعياري: الحد الأدنى وتغيير النطاق < 0.05٪.
- خطأ الضغط الساكن: فئة DP، لـ 14 ميجا باسكال، يكون تغيير الحد الأدنى < ± 0.3
٪
؛ ٥٠ هرتز، السعة الكاملة: ٠٫٢ مم، مدة الاهتزاز ساعتين، الحد الأدنى المتبقي وتغير النطاق < ٠٫٠٧٥٪.
تأثير موضع التركيب: عندما لا يكون غشاء قياس مركز المستشعر عموديًا، قد يكون هناك
خطأ في نظام الموضع الصفري لا يزيد عن ٠٫٢٤ كيلو باسكال، ولكن يمكن التخلص من هذا الخطأ عن طريق ضبط الضبط الدقيق للضغط الصفري، وليس له أي تأثير على النطاق.
- توصيل الدليل: فتحة التوصيل في حجرة الضغط هي ١/٤-١٨NPT، وفتحة التوصيل في وصلة سلك الضغط هي ١/٢-١٤NPT. يمكن تغيير مسافة المركز عن طريق ضبط رأس التوصيل.
- التوصيل الكهربائي: يحتوي غلاف جهاز الإرسال على فتحتين لولبيتين M20 × ١٫٥ لتوصيل مجرى الكابل. الغلاف مزود بطرف وحشية اختبار، يمكن تثبيتهما على حشية الاختبار إذا كان متصلاً بجهاز الاتصال.
- امتصاص الحجم: < ٠٫١٦C ㎡
