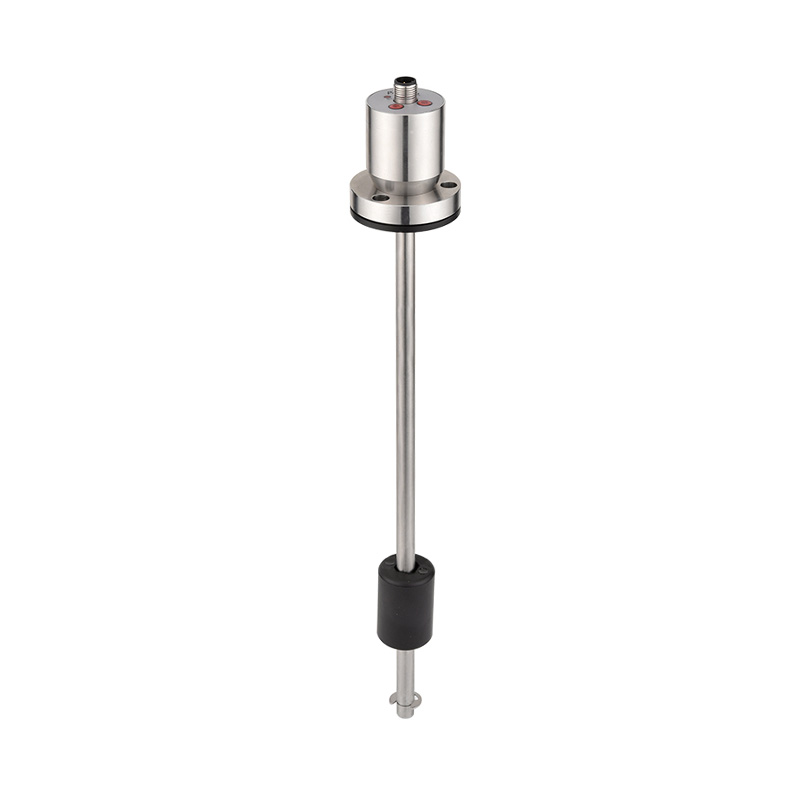

مفتاح مستوى السائل الإلكتروني-LF80A
Home / منتجات / سلسلة مستوى السائل / مفتاح مستوى السائل / مفتاح مستوى السائل الإلكتروني-LF80A

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

يكتشف مفتاح مستوى السائل الإلكتروني LF80A مستوى الماء من خلال مسبار إلكتروني مدمج. تُعالج رقاقة الإشارة بعد ذلك، وتُصدر مستوى عالٍ (24 فولت أو 5 فولت، إلخ، لنوع PNP) عند اكتشاف وجود الماء، وتُصدر 0 فولت عند عدم وجوده. تُقرأ الإشارة العالية أو المنخفضة بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) أو دائرة تحكم أخرى، والتي بدورها تتحكم في تشغيل المضخات أو الأجهزة الكهربائية الأخرى.

في ظل طفو السائل، يتحرك العوامة لأعلى ولأسفل على طول قضيب التوجيه، مما يُفعّل باستمرار مفاتيح مغناطيسية داخل القضيب. تتحكم هذه المفاتيح المغناطيسية في عدد المقاومات المتصلة أو المنفصلة، ​​محولةً تغير مستوى السائل إلى تغير في المقاومة. تُعالج الدائرة الخلفية قيمة المقاومة، ثم تُحوّلها إلى إشارة كهربائية قياسية.

المعايير الفنية مخطط الأسلاك رسم الأبعاد جدول الاختيار

جهد مصدر الطاقة: 12...30 فولت تيار
مستمر استهلاك التيار بدون تحميل: الحد الأقصى 30 مللي أمبير عند مصدر 24 فولت تيار
مستمر مخرج المفتاح:
نوع المخرج: PNP أو NPN اختياري، يمكن اختيار الفتح أو الإغلاق بشكل طبيعي
S1 وS2 تيار المخرج: <500 مللي أمبير زمن
الاستجابة: <10 مللي ثانية
تحميل RA: ≤0.5 كيلو
أوم الخطية: ≤1.5% من النطاق
حماية الأسلاك: عكس القطبية، الحمل الزائد، حماية الدائرة القصيرة
الاستقرار (الانحراف السنوي): ≤±0.3% من النطاق
درجة الحرارة:
متوسطة درجة الحرارة: -20...80 درجة مئوية
درجة الحرارة المحيطة: -20...80 درجة مئوية
درجة حرارة التخزين: -30...80 درجة مئوية
المواد:
الهيكل: الفولاذ المقاوم للصدأ 304
الأجزاء المبللة: الفولاذ المقاوم للصدأ 304
درجة الحماية: IP65
توصيل الكابل: موصل M12x1

LF80A- ص ل.. ن.. ف.. جي 1 اتش س تفاصيل
LF80A-             مفتاح مستوى السائل الإلكتروني من سلسلة LF80A
  ص           مخرجات PNP
    ل         النطاق المخصص: L = مم
إعداد نقطة الإنذار S1 ن..       مفتوح عادةً، على سبيل المثال، 100 مم مفتوح عادةً، رمز الاختيار: N100
ف..       مغلق عادةً، على سبيل المثال، 100 مم مغلق عادةً، رمز الاختيار: F100
إعداد نقطة إنذار S2 ن..     مفتوح عادةً، على سبيل المثال، 300 مم مفتوح عادةً، رمز الاختيار: N300
ف..     مغلق عادةً، على سبيل المثال، 300 مم مغلق عادةً، رمز الاختيار: F300
          جي 1 اتش   واجهة الخيط الخارجي: G1/4
          د   اتصال الشفة
              خيط مخصص
            س موصل M12*1
* جدول الاختيار مخصص لاختيار المعلمات فقط. يتم شحن المنتج وفقًا للرمز المطابق للمعلمات.
