مفتاح مستوى تعويم الكابل-LF900

PREV: مفتاح مستوى خاص لمخرج المياه المركزي-LF21D
NEXT: مفتاح مستوى السائل الإلكتروني-LF80A

Product introduction

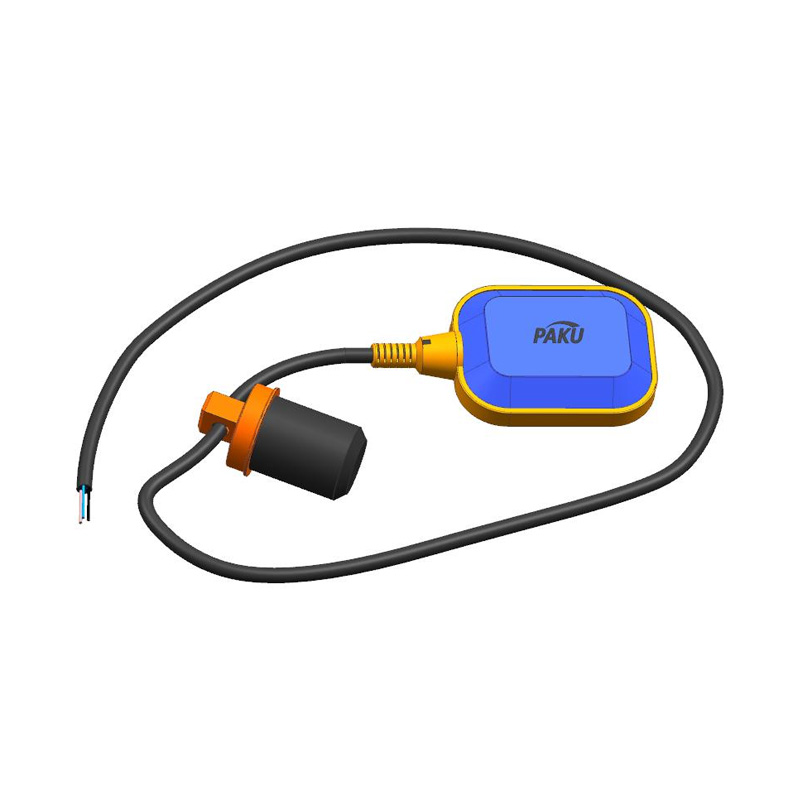

وحدة تحكم مستوى الكرة العائمة بالكابل، مصممة باستخدام مبدأ الجاذبية والطفو. تتكون بشكل أساسي من جسم عائم، ومفتاح دقيق عالي السعة، وآلية تشغيل، وكابل ثلاثي النواة متصل بالمفتاح. عندما ترتفع الكرة العائمة أو تنخفض بزاوية معينة تحت تأثير طفو السائل، تعمل آلية تشغيل جسم الكرة العائمة على تشغيل مفتاح دقيق عالي السعة، مما يُصدر إشارة تشغيل أو إيقاف، مع إمكانية استخدام إنذار أو جهاز تحكم عن بُعد.

- قالب حقن بلاستيكي متكامل مستورد حاصل على براءة اختراع (PP)، أو صامولة مضغوطة وختم وصلات سيليكون (SUS)؛
- هيكل بسيط ومعقول، وأداء مستقر وموثوق؛
- تركيب واستخدام مريحان للغاية، وتعديل بسيط في الموقع؛

- - يمكن استخدامها مع مجموعة متنوعة من المضخات، وتستخدم على نطاق واسع في إمدادات المياه والصرف الصحي وتحتوي على التآكل، والتحكم التلقائي في مستوى المواد المعلقة تطبيق المنتج يتم استخدامه بشكل أساسي في خزان المياه المنزلي والمصانع والمناجم، وحمامات النفط والأحماض والقلويات، والبراميل، والخزان، وحاوية الري، إلخ.

المواصفات الفنية شكل الأبعاد جدول الاختيار وضع التثبيت والأسلاك

- ضغط العمل: جو واحد
- درجة حرارة التشغيل: -10 ~ 80 درجة (PP) ، -10 ~ 180 درجة (معدن)
- التيار المقدر: 10A / 220V ، SPDT (PP) ، 2A / 220V ، SPDT (SUS)
- سعة الاتصال: 15A / 250VAC
- عمر المفتاح: 1 مليون مرة
- PTFE: PP ، SUS
- دقة التحكم: ± 0.05 متر
- الوسط المطبق: الماء والصرف الصحي والزيت وتركيز متوسط من السائل الحمضي والقلوي التالي
- طول الكابل: 5 م / 10 م (يمكن تخصيص الطول الخاص)
- الاتصال: إسقاط الخط مباشرة أو إضافة شفة وصندوق تقاطع - حقن البلاستيك المتكامل الحاصل على براءة اختراع المستوردة (PP) ، أو صمولة مضغوطة وختم المفصل السيليكوني (SUS) ؛
- هيكل بسيط ومعقول ، أداء مستقر وموثوق به ؛
- التثبيت والاستخدام مريح للغاية ، تعديل بسيط في الموقع ؛
- يمكن استخدامها مع مجموعة متنوعة من المضخات، وتستخدم على نطاق واسع في إمدادات المياه والصرف الصحي وتحتوي على التآكل،
وتطبيق المنتج للتحكم التلقائي في مستوى المواد المعلقة، ويستخدم بشكل أساسي في خزان المياه المنزلي والمصانع والمناجم، وحمامات النفط والأحماض والقلويات، والبراميل، والخزان، وحاوية الري، إلخ.

جدول الاختيار
LF900-	أ	1	أ			مواصفة
LF900-						مفاتيح مستوى التعويم السلكية من سلسلة LF900
	أ					المادة السائلة: كابل مطاطي PP+
	ب					مادة توصيل السائل: كابل سيليكون SUS+
		1				لا يوجد صندوق أسلاك
		2				صندوق الوصلات المشترك (عند تركيبه مع الشفة)
		3				صندوق توصيل مقاوم للانفجار (عند التثبيت مع الشفة)
			أ			أعزب
			ب			مجموعة
				إكس		الوحدات: أ
					XX	الوحدة: م
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.

١. مرر سلك مفتاح التعويم عبر المطرقة البلاستيكية.
٢. استخدم المشبك البلاستيكي لتثبيت المطرقة على السلك في موضع ضبط مستوى الماء.
٣. اسحب السلك إلى صندوق التحكم، وحاول تجنب استخدام الوصلات الوسيطة. إذا لزم الأمر، فلا تغمر الوصلات في السائل.
- استخدم السلك البني والأسود:
عندما تكون كرة التعويم عند مستوى السائل، يكون التلامس مغلقًا.
عندما تكون كرة التعويم عند مستوى السائل، تكون نقطة التلامس في حالة مفتوحة.
- استخدم السلكين الأزرق والبني:
عندما تكون كرة التعويم عند مستوى السائل، تكون نقطة التلامس مسدودة.
عندما تكون كرة التعويم عند مستوى السائل، تكون نقطة التلامس في حالة مفتوحة.
يوضح الشكل التالي مخططًا تخطيطيًا للمفتاح الدقيق داخل الكرة العائمة عند عمل مفتاح مستوى الكرة العائمة المصنوع من كابل مادة البولي بروبيلين:
عندما يكون مستوى السائل في الجانب السفلي من جسم العوامة، ينخفض العوامة، ويكون الخط البني (COM متوازيًا) والخط الأسود (NC مفتوحًا عادةً) في حالة انقطاع، ويكون الخط البني والخط الأزرق (NO مغلقًا عادةً) في حالة اتصال.
عند ارتفاع مستوى السائل، تتبعه العوامة وترتفع بزاوية 28 درجة تقريبًا (مفتاح مادة SUS حوالي 10 درجات)، وينغلق الخط البني مع الخط الأسود، وينفصل الخط البني مع الخط الأزرق. لتحقيق هدف التحكم.
عند انخفاض مستوى السائل، يتبعه جسم العوامة لأسفل حتى يصبح أسفل الخط الأفقي بزاوية 28 درجة تقريبًا (مفتاح مادة SUS حوالي 10 درجات)، وتعود كل نقطة تحكم إلى حالتها الأولية.
