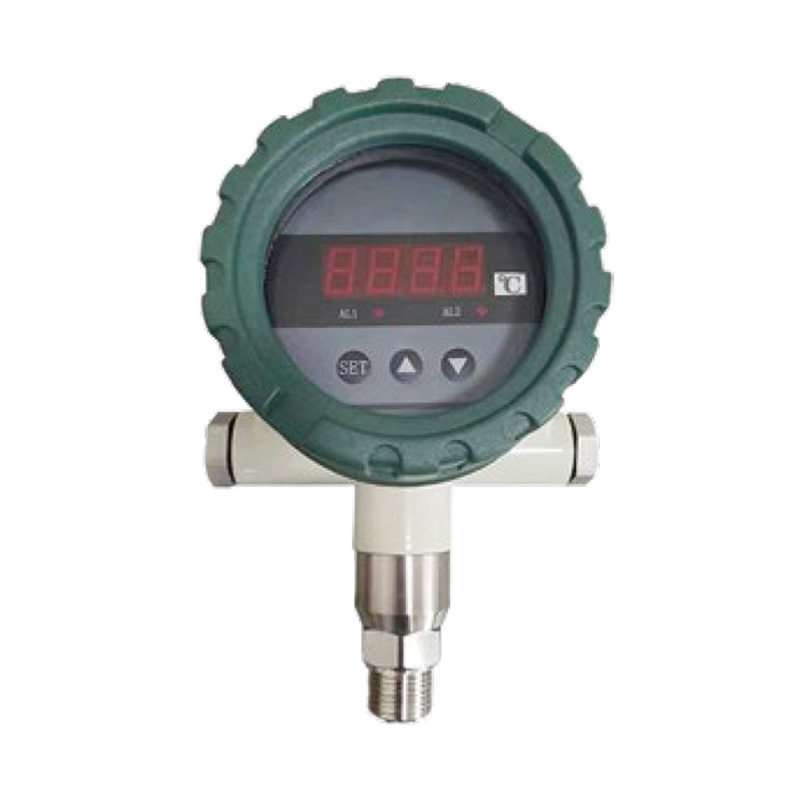

مستشعر مفتاح الضغط الرقمي الذكي-PN65C

Product introduction

مبدأ العمل والخصائص: وحدة التحكم الذكية في الضغط من سلسلة PN65C هي منتج رقمي ذكي لقياس الضغط والتحكم فيه، يجمع بين قياس الضغط، والعرض، والإخراج، والتحكم. هذا المنتج إلكتروني بالكامل، مع مستشعر ضغط أمامي معزول ومملوء بالزيت. يتيح التحويل التناظري الرقمي عالي الدقة ومعالجة تشغيل المعالج الدقيق عرض وإخراج إشارة تناظرية واحدة وأربع إشارات تبديل في الموقع.

تتميز وحدة التحكم الذكية في الضغط الرقمية هذه بمرونة الاستخدام، وسهولة التشغيل، وسهولة تصحيح الأخطاء، وأمانها وموثوقيتها. تُستخدم على نطاق واسع في صناعات الطاقة الكهرومائية، ومياه الصنبور، والبترول، والصناعات الكيميائية، والآلات، والهيدروليكية لقياس الضغط في الموقع، وعرضه، والتحكم في وسائط السوائل.

يمكن تركيبها مباشرة على خطوط الأنابيب الهيدروليكية من خلال موصل أنبوب ضغط (M20*1.5) (يمكن تحديد أحجام الموصلات الأخرى عند الطلب). في التطبيقات الحرجة (مثل الاهتزازات الشديدة أو الصدمات)، يمكن فصل موصل أنبوب الضغط ميكانيكيًا من خلال خرطوم مرن دقيق. ملحوظة: عندما يكون نطاق القياس أقل من 100 كيلو باسكال، يلزم التثبيت الرأسي.

المعايير الفنية مخطط الأسلاك رسم الأبعاد جدول الاختيار

- تركيب 100 جهاز قياسي -
شاشة LED مكونة من 4 أرقام
- مخرجات أربعة نقاط تحكم
في التتابع - ضبط نقاط التحكم في الموقع
- مخرج إشارة قياسي 4~20 مللي أمبير
- خيارات مصدر الطاقة: 24 فولت تيار مستمر، 220 فولت تيار متردد

PN65C-A ص ز أ جي 4 ح د س ب

الوصف التفصيلي

PN65C-

مستشعر مفتاح الضغط الذكي الرقمي من سلسلة PN65C

PN65C-A

النسخة القياسية

PN65C-B

نسخة مقاومة للانفجار

    ز

الضغط الإيجابي

    ف

الضغط السلبي

      أ           نطاق الإعداد: -1.. 1 بار أو 0.. 1 بار
      ب           نطاق الإعداد: -1..2 بار أو 0..2 بار
      ج           نطاق الإعداد: -1..5 بار أو 0..5 بار
      د           نطاق الإعداد: 0..10 بار
      هـ           نطاق الإعداد: 0..25 بار
      ف           نطاق الإعداد: 0..100 بار
      ج           نطاق الإعداد: 0..160 بار
      ح           نطاق الإعداد: 0..250 بار
      أنا           نطاق الإعداد: 0..400 بار
      ج           نطاق الإعداد: 0..600 بار
      ك

نطاق مخصص، على سبيل المثال، 300 بار، رمز الاختيار: K300

        جي 4

خيط التوصيل: G1/4

        جي 2

خيط التوصيل: G1/2



خيط مخصص

          ح

خيط خارجي

          ك

الخيط الداخلي

            أ

1 مخرج التبديل

            ب

2 مخرجات التبديل

            ج

1 مخرج تناظري 4-20 مللي أمبير

            د

1 مخرج تبديل + 1 مخرج تناظري 4-20 مللي أمبير

            هـ

2 مخرجات تبديل + مخرج تناظري واحد 4-20 مللي أمبير

            ف

4 مخرجات تبديل + مخرج تناظري واحد 4-20 مللي أمبير

              أ

توصيل 24 فولت

              ب

توصيل 220 فولت

                ب

بدون دبوس التخميد، بدون المبرد

                ز

دبوس التخميد (اختياري)

                س

المبرد (اختياري)

* جدول الاختيار مخصص لاختيار المعلمات فقط، ويتم شحن المنتج بناءً على رمز المعلمة المقابلة. نطاق درجة الحرارة: -٣٠-٨٠ درجة مئوية
