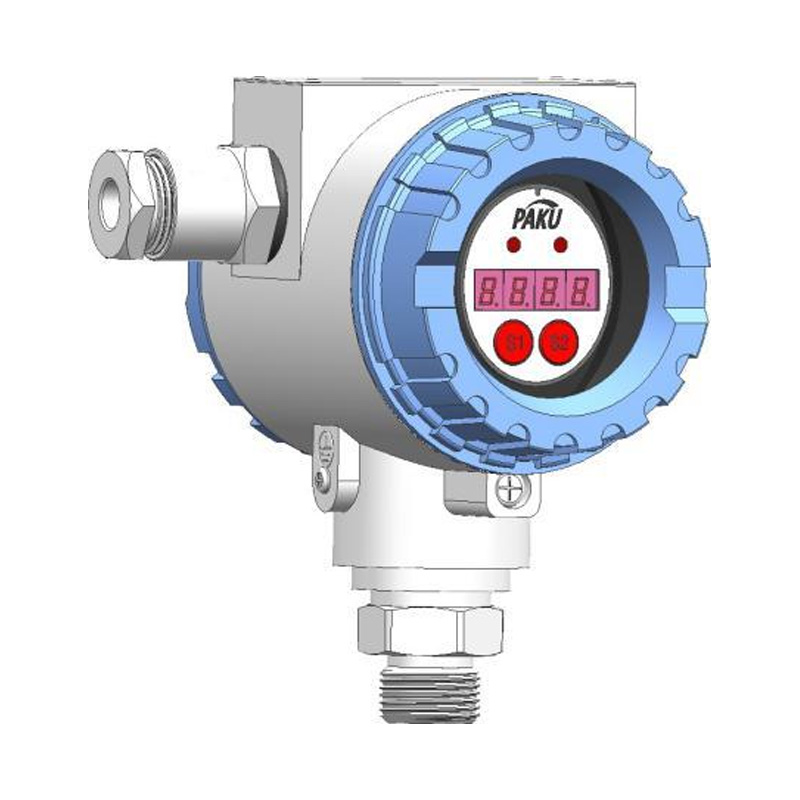

مستشعر ضغط رقمي إلكتروني مقاوم للانفجار PN-65D
Home / منتجات / سلسلة الضغط / مستشعر الضغط / مستشعر ضغط رقمي إلكتروني مقاوم للانفجار PN-65D

If you have any further questions, please call +86-021-37566990 or fill out the inquiry form.

Product 3D Image
Get coupons
Product introduction

يعتمد جهاز PN65D على مستشعر سيليكون منتشر لقياس الضغط، وتُعالج الإشارة بواسطة دائرة المعالجة اللاحقة، ثم تُحوّل إلى إشارة كهربائية صناعية قياسية. تصميم هيكل معدني بالكامل، مع شاشة رقمية LED مميزة، يُمكّن من استخدام هذه السلسلة في مجموعة متنوعة من التطبيقات الصناعية. تصميم المفتاح المزدوج والقائمة يجعلان استخدام المنتج أكثر سهولة، كما أن طرق التوصيل المتنوعة تُلبي احتياجات التركيب المختلفة.

المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول الاختيار

- جهد مصدر الطاقة: 12... 30 فولت تيار مستمر
- استهلاك التيار بدون حمل: الحد الأقصى 30 مللي أمبير، مصدر طاقة 24 فولت تيار
مستمر - خرج مُبدَّل
نوع الخرج: PNP، NPN اختياري مفتوح عادةً مغلق عادةً يمكن ضبطه على
S1، S2 تيار الخرج: <500 مللي أمبير زمن الاستجابة <10 مللي ثانية
دقة التبديل: ≤ ± 0.5%
نطاق نوع التيار خرج تناظري: ≤ ± 0.5% نطاق
نوع الخرج: 4... يمكن ضبطه على 20 مللي أمبير
- الحمل RA: 0.5 كيلو أوم أو أقل
- الخطية: ≤ 0.5% نطاق
- حماية الأسلاك: الطور العكسي، الحمل الزائد، حماية الدائرة القصيرة
- الشاشة: التصميم: شاشة LED حمراء عالية السطوع 4 بت 8 مم نطاق العرض: 999... 9999
- الدقة: ≤ ± 0.5% نطاق
- الاستقرار (الانحراف السنوي): ≤ ± 0.3% نطاق
- درجة الحرارة: درجة الحرارة المتوسطة: -20...85 درجة مئوية
درجة حرارة البيئة: -20...80 درجة مئوية درجة حرارة التخزين: -30...80 درجة مئوية
- المواد: غلاف العقدة: سبيكة ألومنيوم الغلاف: 304 فولاذ مقاوم للصدأ
جزء التلامس المتوسط: فولاذ مقاوم للصدأ 304
- درجة الحماية: IP67
- طريقة الخروج: طرف توصيل الأسلاك

PN65D- ص ز أ جي 4 ح د ب مواصفة
PN65D-               مستشعر ضغط العرض الرقمي الإلكتروني المقاوم للانفجار من سلسلة PN65D
  ص             مخرجات PNP
  ن             مخرجات NPN
    ز           الضغط الإيجابي
    ف           الضغط السلبي
      أ         نطاق الإعداد: -1.. 1 بار أو 0.. 1 بار
      ب         نطاق الإعداد: -1.. 2 بار أو 0.. 2 بار
      ج         نطاق الإعداد: -1.. 5 بار أو 0.. 5 بار
      د         نطاق الضبط: 0.. 10 بار
      هـ         نطاق الضبط: 0..25 بار
      ف         نطاق الضبط: 0.. 100 بار
      ج         نطاق الضبط: 0.. 160 بار
      ح         نطاق الضبط: 0..250 بار
      أنا         نطاق الضبط: 0..400 بار
      ج         نطاق الضبط: 0..600 بار
      ك         نطاق مخصص، مثل 300 بار،
الاختيار: K300
        جي 4       خيط الواجهة: G1/4
        جي 2       خيط الواجهة: G1/2
        ك5       وصلة تشاك (القطر الخارجي
50.5 مم)
                خيط مخصص
          ح     خيط خارجي
          ك     خيط داخلي
            أ   1 مخرج مفتاح
            ب   2 مفاتيح الإخراج
            ج   1 كمية تناظرية مخرج 4-20 مللي أمبير
            د   1 مفتاح + 1 مخرج تناظري 4-20 مللي أمبير
            هـ   2 كمية تبديل + 1 كمية تناظرية
خرج 4-20 مللي أمبير
            ف   2 كمية تبديل + 1 كمية تناظرية
خرج 1-5 فولت
              ب لا يوجد مخمد، لا يوجد بالوعة حرارية
              ز المثبط (اختياري)
              س المشتت الحراري (اختياري)
* جدول اختيار النوع مخصص للاختيار الفني فقط، ويتم عكس النوع المقابل لنموذج المصنع بواسطة
الكود.
