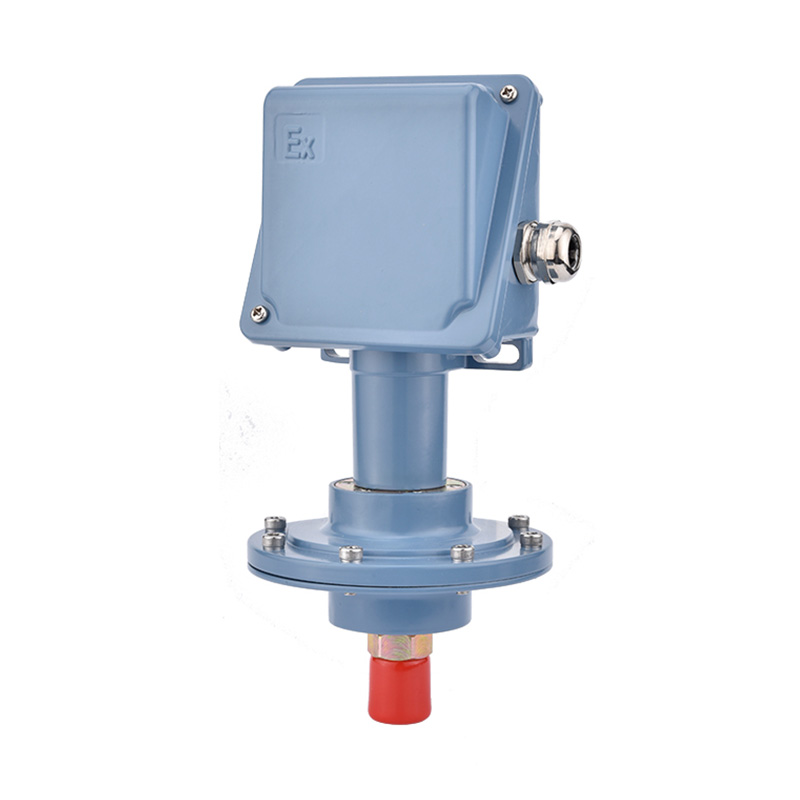

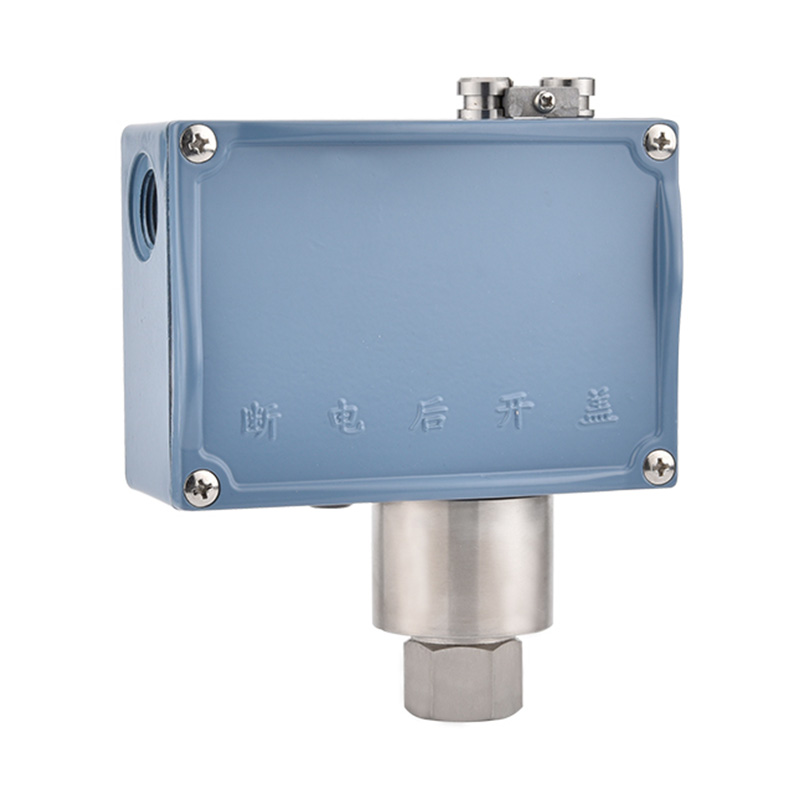

مفتاح ضغط الفراغ-PN40D

مقدمة المنتجات

يعتمد جهاز التحكم على عناصر استشعار ضغط من نوع الحجاب الحاجز، ومنفاخ، ومكابس، وأنبوب زنبركي. يُستخدم هذا النوع الشائع في تآكل عناصر استشعار ضغط الغاز، أو السائل، أو البخار، وغيرها من الوسائط، لتحقيق التحكم التلقائي في الضغط. علامة مقاومة الانفجار للمنتجات المقاومة للانفجار هي Exed11CT6، والتي تُستخدم للتحكم التلقائي في الضغط في أماكن خليط الغازات المتفجرة من الفئة 11 A، 11B، 11C، T1~T6، حيث لا يكون للغاز، أو السائل، أو البخار أي تأثير تآكلي على عناصر استشعار الضغط. تتراوح قيمة ضبط جهاز التحكم بين -0.1 و40 ميجا باسكال. ضغط التشغيل أعلى بمرة ونصف من هذا النطاق.

المعلمة الرئيسية جدول النطاق تظهر الأبعاد في الشكل 1. النوع أ جدول الاختيار
  الحجم العادي نوع مقاوم للانفجار
لزوجة العمل ≤10-3م2/ثانية ≤10-3م2/ثانية
عنصر التبديل مفتاح ميكرو مفتاح ميكرو
تصنيف مضاد للمخاطر   إكسديل CT6
فئة حماية العلبة IP67 IP67
درجة حرارة البيئة -25 درجة مئوية ...80 درجة مئوية -25 درجة مئوية ...80 درجة مئوية
عمر الخدمة 105 حلقات 105 حلقات
F-WFS < الحد الأقصى ·2 جرام < الحد الأقصى ·2 جرام
الحمل المقدر الحد الأقصى للجهد = 380 فولت الحد الأقصى = 5 أمبير الحد الأقصى للجهد = 380 فولت الحد الأقصى = 5 أمبير
إعادة تطبيع الخطأ ≤1.0% ≤1.0%
نطاق الKود القدرة على المدى         ميجا باسKال بطيئة الحرKة ضغط العمل حماية
الضغط
K101  -100...0 KPaC 1.69-3.4 KPa 75 bar     90 بار
K050 -5...0 KPa 0.22-0.27 KPa 1500 mbar 2500 mbar
K100 -10...0 KPa 0.22-0.27 KPa 1500 mbar 2500 mbar
K0505 -50...0 KPa 1.69-3.4 KPa 1500 mbar 2500 mbar
K010 -1...0 KPa 0.02-0.07 KPa 1500 mbar 2500 mbar

PN40D- K101 B G2H X M2 A مواصفة
PN40D-                 ضغط الفراغ من سلسلة PN40D
A1                 نموذج A مع مقياس العرض
A2                 الموديل A لا يحتوي على شاشة
B                 ب
  K101               لا يحتوي الطراز A على
مقياس عرض
  K050               المدى: - 5... 0 كيلو باسكال
  K100               المدى: -- 10... 0 كيلو باسكال
  K...               يرجى الرجوع إلى جدول النطاق،
ويمكنك أيضًا تخصيصه
  C               مادة الحجاب الحاجز: 316L
  D               مادة الحجاب الحاجز: NBR
  F               مادة الحجاب الحاجز: 304
    A             مضاد للانفجار
    B             لا تثير الشغب
                SPDT (قطب واحد ومزدوج
)
                DPDT (قطب مزدوج
وإمالة مزدوجة) - التباطؤ غير
قابل للتعديل
                الهستيريسيس غير قابل للتعديل.
                الهستيريسيس قابل للتعديل، الحد الأقصى
واجهة الضغط

G4K

      الخيط الداخلي للواجهة: G1/4
M2H       الخيط الخارجي للواجهة:
G2H       الخيط الخارجي للواجهة:
G4H       الخيط الخارجي للواجهة:
N2H       الخيط الخارجي للواجهة:
N4H       الخيط الخارجي للواجهة:
مواد X     الفولاذ المقاوم للصدأ 304
XL     الفولاذ المقاوم للصدأ 316l
واجهة كهربائية M8   الواجهة: M18 * 1.5
M2   الواجهة: M20 * 1.5
G2   الواجهة: G1/2
G4   الواجهة: G1/4
N4   الواجهة: NPT1/4
N2   الواجهة: NPT1/2
N3   الواجهة: NPT3/4
جدول معلمات درجة الحرارة المتوسطة A أقل من 180 درجة مئوية
B أقل من 450 درجة مئوية
C درجة الحرارة الطبيعية
 * نطاق قابل للتخصيص.
 * خيط قابل للتخصيص، H للخيط الخارجي، K للخيط الداخلي.
 * جدول الاختيار متاح فقط لاختيار المعلمات، ويتم تسليم الكود المقابل.
