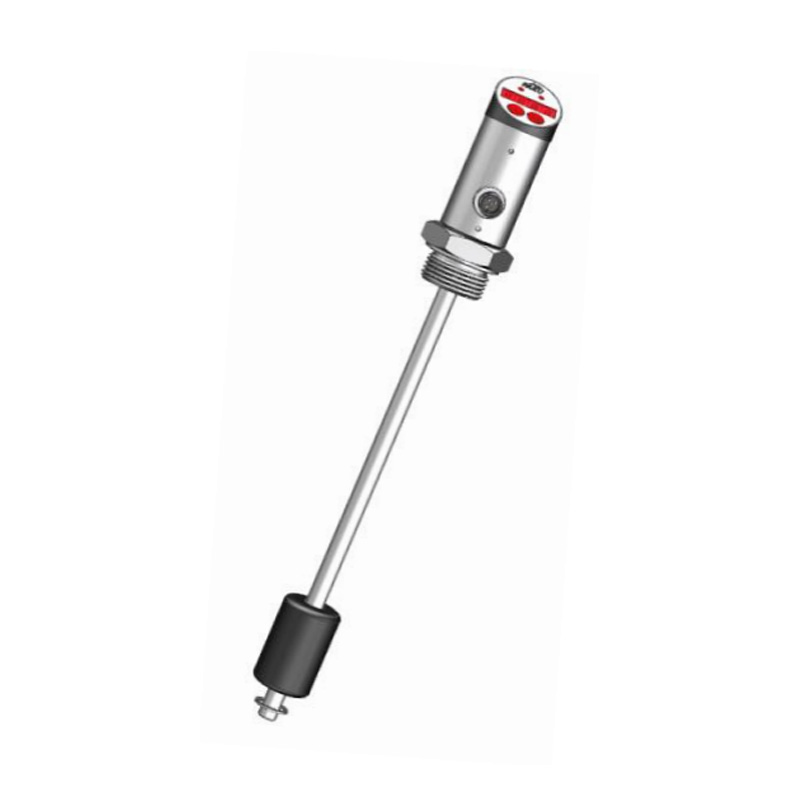

مستشعر التبديل المتكامل لدرجة الحرارة وعرض مستوى السائل الإلكتروني - LF60C

Product introduction

سلسلة LF60C من أجهزة استشعار درجة الحرارة عالية الدقة، تُحوّل الإشارة المُعالجة بواسطة دائرة المعالجة الخلفية إلى إشارة كهربائية صناعية قياسية تُخرج وتُعرض. توجد كرة عائمة داخل أنبوب فولاذي مقاوم للصدأ غير مغناطيسي مغلق، مُزوّد ​​بأنبوب قصبة جاف، ومُزوّدة بحلقة مغناطيسية حلقية. تتحرك الكرة العائمة مع ارتفاع أو انخفاض مستوى السائل، مما يُفعّل أو يُحرّر مفتاح القصبة المغناطيسي في أنبوب الفولاذ المقاوم للصدأ، مُرسلاً إشارة التبديل.

- تصميم هيكل معدني بالكامل
- شاشة رقمية LED مُميزة، مما يُتيح استخدام هذه السلسلة من المنتجات في مختلف الاستخدامات الصناعية.
- تصميم المفتاح المزدوج والقائمة سهلة الاستخدام يُسهّلان استخدام المنتج.
- أوضاع توصيل متعددة تُلبّي جميع متطلبات التركيب المُحدّدة.
- يُمكن تدوير رأس الشاشة 330 درجة لضمان أفضل زاوية رؤية في مختلف أوضاع التركيب.

طلب المواصفات الفنية مخطط الأسلاك شكل الأبعاد جدول الاختيار

-الأغذية/الأدوية
-محطة الطاقة
-التحجر
-اللب/الورق
-معالجة المياه
-الغلايات

نطاق القياس: محدد من قبل المستخدم
وسط القياس: تآكل متوافق مع سائل الفولاذ المقاوم للصدأ 304
الضغط: 50 بار
كثافة المتوسط: ≥0.7 جم / سم مكعب
جهد مصدر الطاقة: 12 ... 30 فولت
تيار مستمر استهلاك التيار بدون حمل: الحد الأقصى 30 مللي أمبير ، 24 فولت تيار مستمر مخرجات مصدر الطاقة المحولة: نوع الإخراج: PNP ، NPN اختياري مفتوح عادةً مغلق عادةً يمكن ضبطه S1 ، S2 تيار الإخراج: <500 مللي أمبير
وقت الاستجابة <10 مللي ثانية
دقة التبديل: ≤ ± 0.5٪ نطاق
نوع التيار الناتج التناظري: ≤ ± 0.5٪ نطاق
نوع الإخراج: 4 ... يمكن ضبطه على
حمل 20 مللي أمبير RA: ≤ 0.5 كيلو
أوم الخطية: ≤ 1.5٪ نطاق
حماية الأسلاك: الطور العكسي ، الحمل الزائد ، حماية الدائرة القصيرة
العرض: التصميم: أحمر 4 بت 8 مم سطوع عالي LED نطاق العرض: 999 ... 9999
الدقة: ≤ ±0.5% نطاق
الاستقرار (الانحراف السنوي): ≤ ±0.3% نطاق
درجة الحرارة: درجة الحرارة المتوسطة: 0... 100 درجة مئوية (يمكن تخصيص نطاق خاص)
درجة الحرارة المحيطة: -20... 80 درجة مئوية
درجة حرارة التخزين: -30... 80 درجة مئوية
المواد: غلاف رأس الساعة: بلاستيك هندسي الغلاف: 304 الفولاذ المقاوم للصدأ
جزء التلامس المتوسط: الفولاذ المقاوم للصدأ 304
كرة عائمة: 304 الفولاذ المقاوم للصدأ أو مادة NBR (يمكن تخصيصها)
درجة الحماية: IP67
طريقة الخروج: موصل M12X1

LF60C- أ ص أ س 50  ن 60  ن ب مواصفة
LF60C-                     مستشعر التبديل المتكامل لدرجة الحرارة وشاشة مستوى السائل الإلكترونية من سلسلة LF60C
  أ                   2 مفتاح مستوى السائل + 1 مفتاح درجة الحرارة
  ب                   مفتاح مستوى واحد + مخرج مستوى تناظري واحد 4-20 مللي أمبير
+ مفتاح درجة حرارة واحد
  ج                   1 مفتاح مستوى السائل + 1 مخرج تناظري لمستوى السائل 1-5 فولت
+ 1 مفتاح درجة الحرارة
  د                   1 مستوى سائل تناظري بمخرج 4-20 مللي أمبير + 2
كمية تبديل درجة الحرارة
  هـ                   1 كمية تناظرية لمستوى السائل 1-5 فولت مخرج +2
كمية تبديل درجة الحرارة
  ف                   2 مفتاح مستوى + 2 مفتاح درجة حرارة
    ص                 مخرجات PNP
    ن                 مخرجات NPN

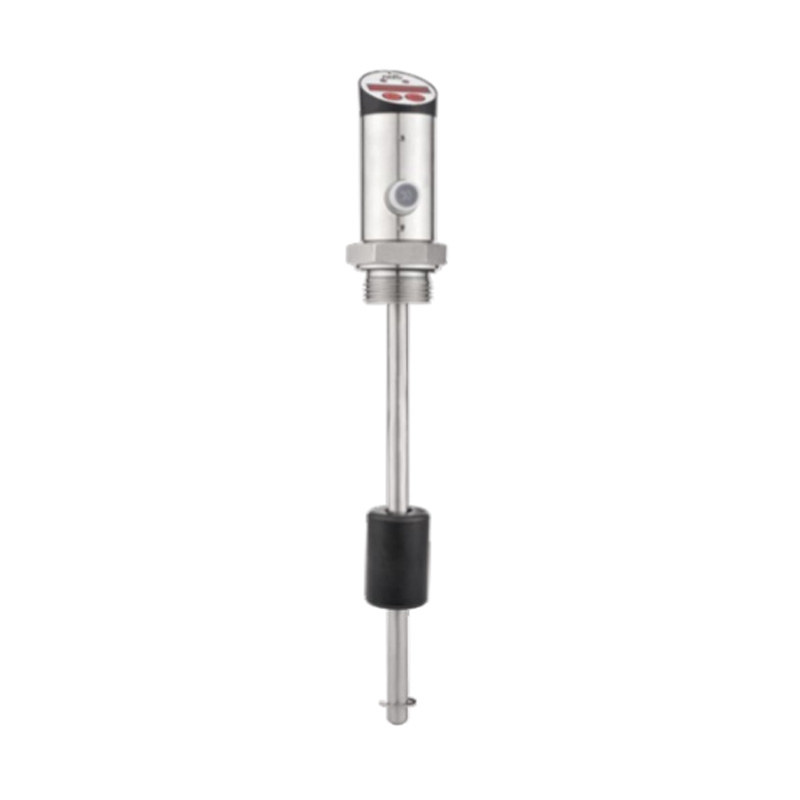

      أ               اتصال الخيط مع الخيط الخارجي

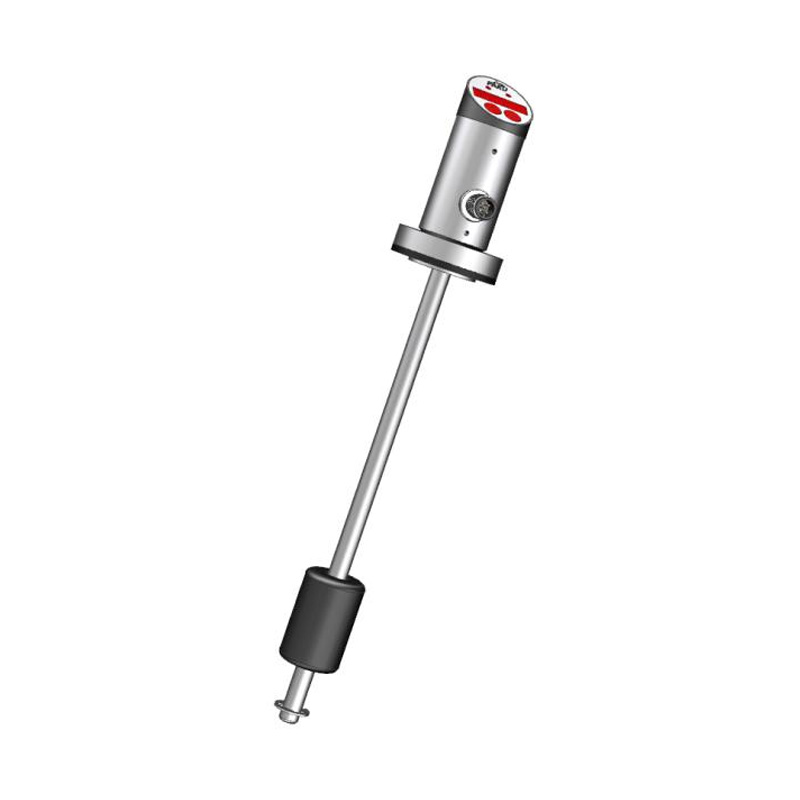

      ب               مفصل ذو حواف
      ج               وصلة تشاك الصحية
                    خيط الواجهة: G1
                      خيط مخصص
          س           موصل M12*1 (قياسي مع سلك بطول 2 متر)
            50          نقطة إنذار درجة الحرارة الأولى: درجة الحرارة = ℃
              ن       درجة الحرارة عادة على المخرج
              ف       درجة الحرارة مخرج مغلق عادة
                60      نقطة إنذار درجة الحرارة الثانية: درجة الحرارة = ℃
                  ن   درجة الحرارة عادة على المخرج
                  ف   درجة الحرارة مخرج مغلق عادة
                    ب مادة الطفو: NBR
                    إكس مادة الطفو: الفولاذ المقاوم للصدأ 304
                    ج مادة الطفو: مقاومة لدرجات الحرارة العالية
                    س التخصيص الخاص (مقاومة التآكل)
* جدول الاختيار متاح فقط لاختيار المعلمة، ويتم تسليم الكود المقابل.
