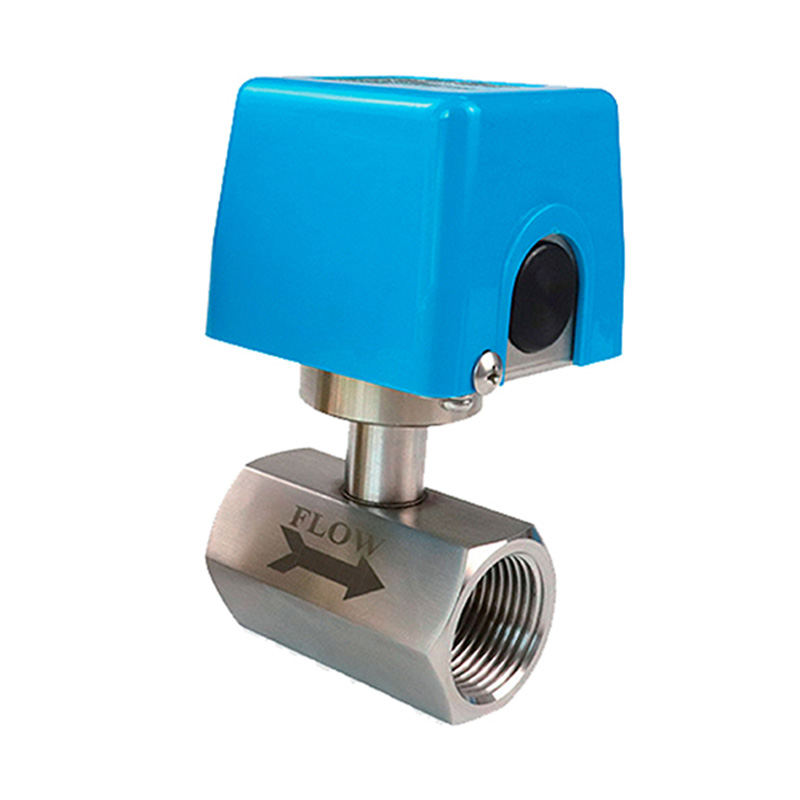

مفتاح تدفق حاجز خط الأنابيب-SN42

Product introduction

حاجز مدمج مدعوم بنابض مع هيكل ميكانيكي يقوم بتشغيل مفتاح صغير عندما يصل معدل التدفق إلى قيمة محددة مسبقًا. تركيب خطي، قابلية تكرار جيدة، مقاومة للأوساخ، ضبط قيمة التبديل بواسطة مقبض.

تطبيق المنتج المواصفات الفنية مخطط الأسلاك الشكل البعدي تعليمات التثبيت الوسيط القابل للتطبيق جدول الاختيار

نوع الغاز السائل، أتمتة صناعية/معدات ميكانيكية، صناعة ضغط الهواء/التبريد وتكييف الهواء، مناسب لأنابيب بقطر ≥50 مم.

نطاق الإعداد: انظر الجدول أدناه
التكرار: ±2.5% النطاق الإجمالي
وضع الأسلاك:
أسلاك طرفية الإخراج: مفتاح التشغيل عادةً + الإغلاق عادةً (250 فولت تيار متردد، 3 أمبير)
الضغط: 16 بار (نحاس)، 40 بار (فولاذ مقاوم للصدأ)
متوسط ​​فقدان الضغط: 0.08 بار (عند أقصى تدفق)
درجة حرارة البيئة: -25...80 درجة مئوية
درجة الحرارة المتوسطة: مادة النحاس 90 درجة مئوية، مادة الفولاذ المقاوم للصدأ 180 درجة مئوية
درجة الحماية:
مواد IP33
الجسم: الفولاذ المقاوم للصدأ
اتصال العملية: النحاس/الفولاذ المقاوم للصدأ
قضيب التوصيل: النحاس/الفولاذ المقاوم للصدأ
المزلاج: النحاس/الفولاذ المقاوم للصدأ

قطر الأنابيب الوزن
كجم
خيط الواجهة
          D
اصطياد
أ/ب
ضغط
بار
حركة بطيئة
لتر/دقيقة
نطاق قابل للتعديل
لتر/دقيقة
النموذج (المادة)
15  < 1.5 كجم خيط مدبب R1/2 بوصة أ 16  3-11 SN42-01RTA (نحاسي)
15  خيط مدبب R1/2 بوصة ب 16  5-17 SN42-01RTB (نحاسي)
15  خيط مدبب R1/2 بوصة أ 16  3-11 SN42-01RGA (الفولاذ المقاوم للصدأ)
15  خيط مدبب R1/2 بوصة ب 16  5-17 SN42-01RGB (الفولاذ المقاوم للصدأ)
20  خيط مدبب R3/4 بوصة أ 16  4.2--18 SN42-02RTA (نحاسي)
20  خيط مدبب R3/4 بوصة ب 16  8.3--37 SN42-02RTB (نحاسي)
20  خيط مدبب R3/4 بوصة أ 16  4.2--18 SN42-02RGA (الفولاذ المقاوم للصدأ)
20  خيط مدبب R3/4 بوصة ب 16  8.3--37 SN42-02RGB (الفولاذ المقاوم للصدأ)
25  خيط مخروطي R1” أ 16  5.2--23 SN42-03RTA (نحاسي)
25  خيط R1taper ب 16  10--48 SN42-03RTB (نحاسي)
25  خيط مخروطي R1” أ 16  5.2--23 SN42-03RGA (الفولاذ المقاوم للصدأ)
25  خيط مخروطي R1” ب 16  10--48 SN42-03RGB (الفولاذ المقاوم للصدأ)
32  خيط مدبب R1 1/4 بوصة أ 16  8.1--39 SN42-04RTA (نحاسي)
32  خيط مدبب R1 1/4 بوصة ب 16  19-90 SN42-04RTB (نحاسي)
32  خيط مدبب R1 1/4 بوصة أ 16  8.1--39 SN42-04RGA (الفولاذ المقاوم للصدأ)
32  خيط مدبب R1 1/4 بوصة ب 16  19-90 SN42-04RGB (الفولاذ المقاوم للصدأ)
40  خيط مخروطي R1 1/2 بوصة أ 16  15--69 SN42-05RTA (نحاسي)
40  خيط مخروطي R1 1/2 بوصة ب 16  25--111 SN42-05RTB (نحاسي)
40    خيط مخروطي R1 1/2 بوصة أ 16  15--69 SN42-05RGA (الفولاذ المقاوم للصدأ)
40    خيط مخروطي R1 1/2 بوصة ب 16  25--111 SN42-05RGB (الفولاذ المقاوم للصدأ)
  * يرجى تحديد اتجاه تدفق الوسيط، ونوع الوسيط، وقطر الأنبوب، والقيمة المتوقعة عند الطلب. يمكننا إتمام عملية الضبط نيابةً عنك
  في المصنع.
  * بالنسبة للوسائط اللزجة، يرجى تحديد اللزوجة ودرجة الحرارة ونوع الوسيط.
  * بالنسبة للوسائط الغازية، يرجى تحديد الضغط (قياسي/ضغط مطلق)، ودرجة الحرارة، ونوع الوسيط.
  * شفة اختيارية، قابلة للتخصيص حسب متطلبات العميل.
  * جدول الاختيار متاح فقط لاختيار المعلمات، وسيتم تسليم الكود المقابل.
