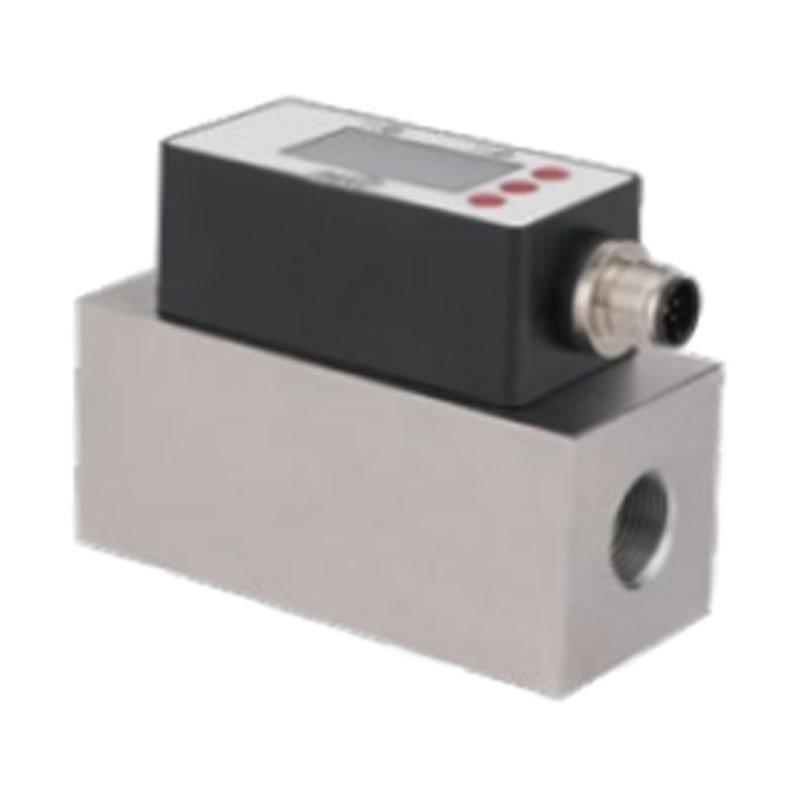

مستشعر متكامل لتدفق التوربينات ودرجة الحرارة - SN52B

Product introduction

مستشعر التدفق التوربيني الإلكتروني من سلسلة SN52B ومفتاح التدفق الذكي، هو مستشعر تدفق مدمج، ذو حجم صغير، سهل الإعداد ومزايا أخرى، مزود بدائرة ذكية مدمجة، يمكنك تعيين الحدود العليا والسفلى لقيمة الإنذار بشكل تعسفي، يمكنك مراقبة ظروف التدفق في الوقت الفعلي عن بُعد، وإعداد المعلمات الكاملة في الموقع بشكل تعسفي، ويتم قياس وسيط التدفق من خلال التدفق عبر الدائرة الذكية للمستشعر التي تتم معالجتها بواسطة برمجة تعسفية.
- مستوى الحماية: 1P65
مناسب لقياس الوسائط منخفضة اللزوجة، مثل الماء والديزل والبنزين.
- في مقياس التدفق التوربيني التقليدي بناءً على إضافة الحدود العليا والسفلى لوظيفة الإنذار.

نطاق التدفق مخطط الأسلاك جدول المقاسات (الموديل A) جدول المقاسات (الموديل ب) جدول الاختيار
القطر الاسمي
DN (مم)
نطاق التدفق (م3/ساعة) خيط G
أنثى
الحد الأدنى حد الحد الأدنى حد الحد الأدنى حد
        0.04  0.25  G1/4
        0.1  0.6  G1/4
10          0.2  1.2  جي 3/8
15      0.6  0.6  G1/2
20          0.8  جي 3/4
25      1.6  10  10  جي1
32          1.5  15  G1- 1/4
40  20  20  20  G1-1/2
50  40  40  40  جي 2

إبرة كابل إشارة
1 أبيض تدفق مللي أمبير
2 بني مصدر الطاقة +
3 أخضر درجة الحرارة مللي أمبير
4 أصفر كمية تبديل درجة الحرارة T1
5 رمادي
6 لون القرنفل
7 أزرق مزود الطاقة -
8 أحمر كمية التبديل F1

SN52B- أ ص أ ب ت وصف مفصل
SN52B-           أجهزة استشعار تدفق ودرجة حرارة التوربينات من سلسلة SN52B
  أ         الموديل A (يمكن تدوير الرأس)
  ب         الموديل B (رأس غير قابل للدوران)
    ص       مخرجات PNP
    ن       مخرجات NPN
      أ     قطر الأنبوب: DN15
      ب     قطر الأنبوب: DN20
      ج     قطر الأنبوب: DN25
      DN     حدد قطر الأنبوب المحدد عند الطلب
          2 مخرج تناظري 4-20 مللي أمبير (درجة الحرارة، التدفق)
          2 مخرجات تناظرية 1-5 فولت (درجة الحرارة، التدفق)
        RS   كمية التبديل: درجة الحرارة، التدفق لكل كمية تبديل
اتصال RS485
          ت نطاق درجة الحرارة الافتراضية: 0-100 درجة مئوية
          ت… نطاق درجة الحرارة المخصص
* جدول الاختيار مخصص لاختيار المعلمة فقط ويتم إرساله مع الكود المقابل للمعلمة.
