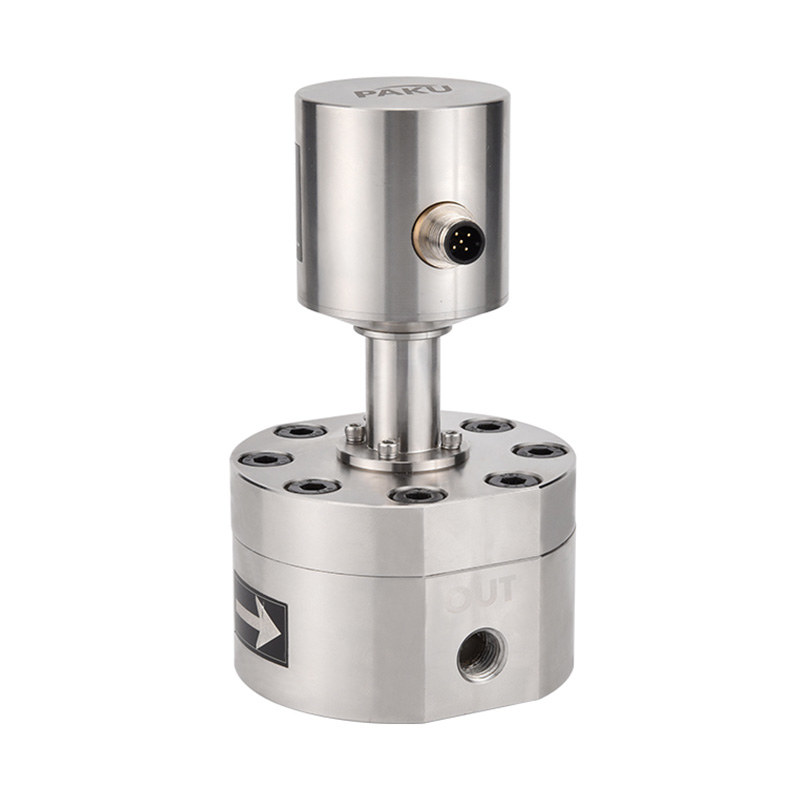

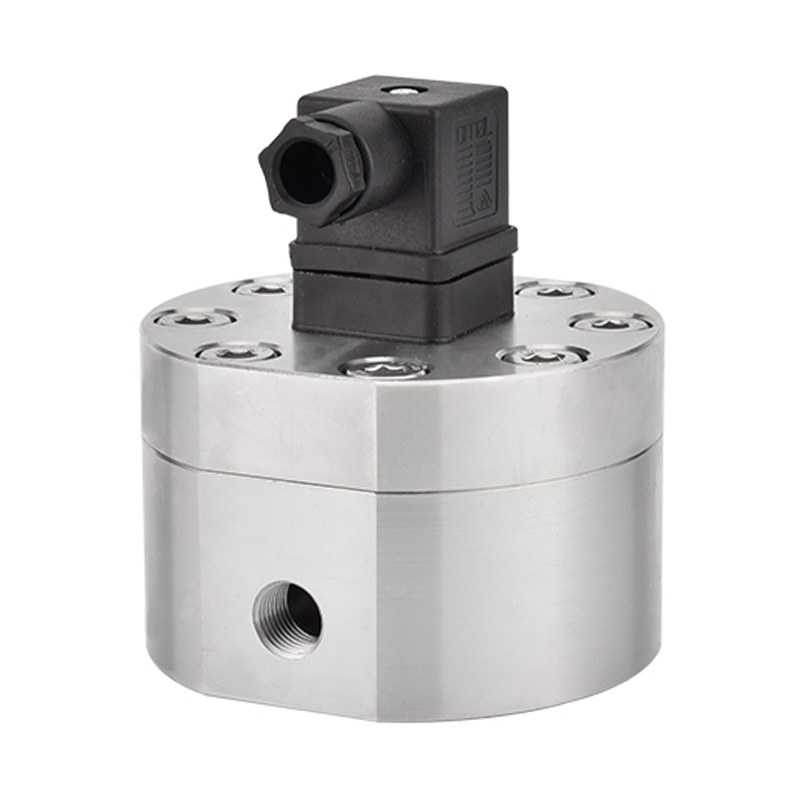

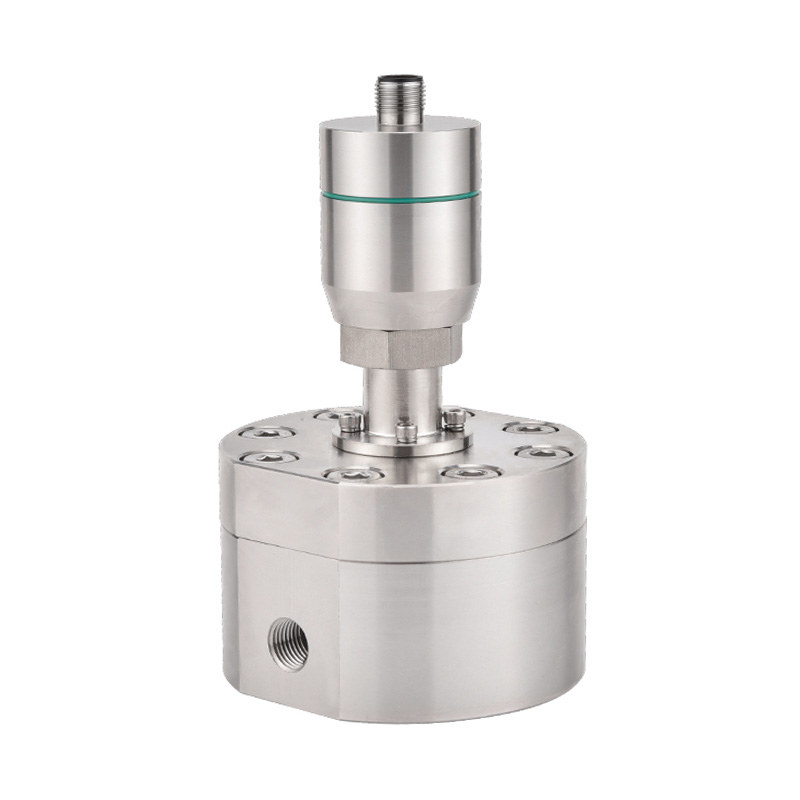

مستشعر تدفق التروس البيضاوي الصغير - SN55A

مقدمة المنتجات

ويحتوي مستشعر تدفق الترس الصغير SN55A على ترس بيضاوي مزدوج مدمج، يتم تشغيله بواسطة تدفق السائل إلى غرفة قياس مقياس تدفق الترس، حيث يشكل كل سن وجدار غرفة القياس حيزًا يحتوي على حجم متساوٍ من السائل. ويقاس حجم السائل المتدفق من خلاله بعدد التروس التي يكتشفها جهاز استشعار معين وهو يمر من خلالها.
لا يتأثر مقياس التدفق التروس SN55A بلزوجة الوسط، ويتميز بدقة قياس عالية وقابلية للتكرار، حتى في الحدود العليا والسفلى للنطاق. مناسب بشكل خاص لقياس الوسائط عالية اللزوجة.
-مخرجات تبديل تناظرية مزدوجة
-PNP/NPN قابلة للتحديد حسب الرغبة
-مراقبة عالية الدقة
-جرعات دقيقة
-مجموعة واسعة من تطبيقات الوسائط
-لا يتأثر بنبضات الوسط
-غلاف من الفولاذ المقاوم للصدأ/الألومنيوم متاح اختياريًا
-نقل التحكم في الإشارات الرقمية

تطبيقات المنتج الوصف الفني مخطط الأسلاك رسم الأبعاد جدول الاختيار

يُستخدم على نطاق واسع في صناعات متنوعة لقياس التدفق المنخفض بدقة، وفي وسائط قابلة للتطبيق: الوقود المضاف، وخزانات التعويم لمعالجة المياه، ومثبطات التآكل، والمحفزات، والمستحلبات، والزيوت، والشحوم، والتوابل، والمواد اللاصقة، والمذيبات، والأحبار، والمبيدات الحشرية، وأجزاء أخرى من الوسائط عالية اللزوجة. تشمل صناعات التطبيق: السيارات، والطيران، والتعدين، والطاقة الكهربائية، والكيماويات، والأدوية، والأغذية، والدهانات، والبترول، وحماية البيئة، والطباعة، وغيرها من الصناعات المتنوعة.

- نطاق القياس: انظر جدول الاختيار
- إشارة الخرج: نبضة -
دقة القياس: 0.5 بالمائة
- مصدر الطاقة: 24 فولت تيار مستمر
- درجة الحرارة المتوسطة: -30...80 درجة مئوية (درجة حرارة عالية مخصصة: 150 درجة مئوية)
- الضغط القياسي: 5 ميجا باسكال
- الضغط العالي: 40 ميجا باسكال (الفولاذ المقاوم للصدأ)

الرسم الأبعادي 1 (نوع الموصل M12)

الرسم الأبعادي 2 (نوع هيرشمان)

إشارة إبرة
القوة الإيجابية 1
نبض 2
القوة السلبية 3

SN55A- B A P X B معامل النبضة
MI/P
وصف مفصل
SN55A-             مستشعر تدفق التروس الإهليلجية الصغيرة من سلسلة SN55A
  A           الموصلات
  B           هوسمان
  C           النوع المضغوط (مخرج 4-20 مللي أمبير، مخرج 1-5 فولت غير اختياري)
  E           لا يوجد شاشة LED
    D       0.5  المدى: 0.02 - 2 لتر/دقيقة (يتوافق مع: خيط أنثوي G1/8، M6)
    E       2.5  المدى: 0.1-10 لتر/دقيقة (يتوافق مع: أنثى G1/4، M10)
    F       8.5  المدى: 0.3-30 لتر/دقيقة (يتوافق مع: أنثى G1/2، M12)
    F 1       14.3  المدى: 0.6-60 لتر/دقيقة (يتوافق مع: أنثى G3/4، M20)
    G       23 نطاق القياس: 1-100 لتر/دقيقة (يتوافق مع: أنثى G1، M25)
    H         تصميم خاص
      P       خرج نبضة PNP
      N       خرج نبضي NPN
            مخرج 4-20 مللي أمبير
            مخرج 1-5 فولت
        X     علبة من الفولاذ المقاوم للصدأ
        L     علبة من الألومنيوم
          B   معيار
          T   تخصيص درجة الحرارة العالية
          P   الجهد العالي
* جدول الاختيار مخصص لاختيار المعلمة فقط، وسيتم شحنه مع الكود المقابل للمعلمة.
